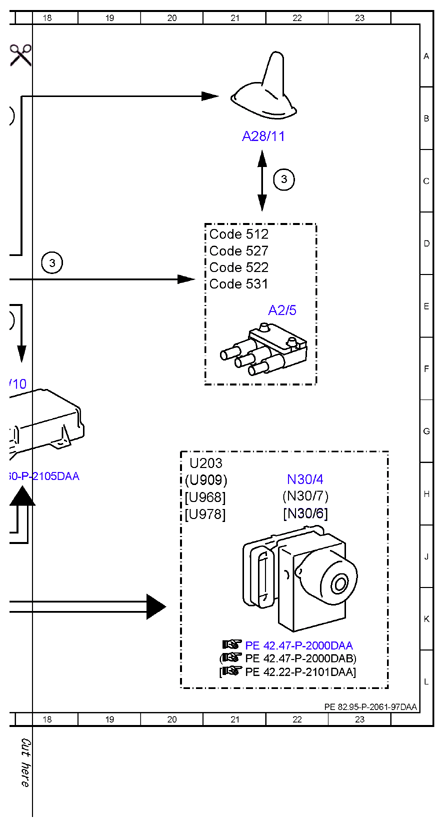

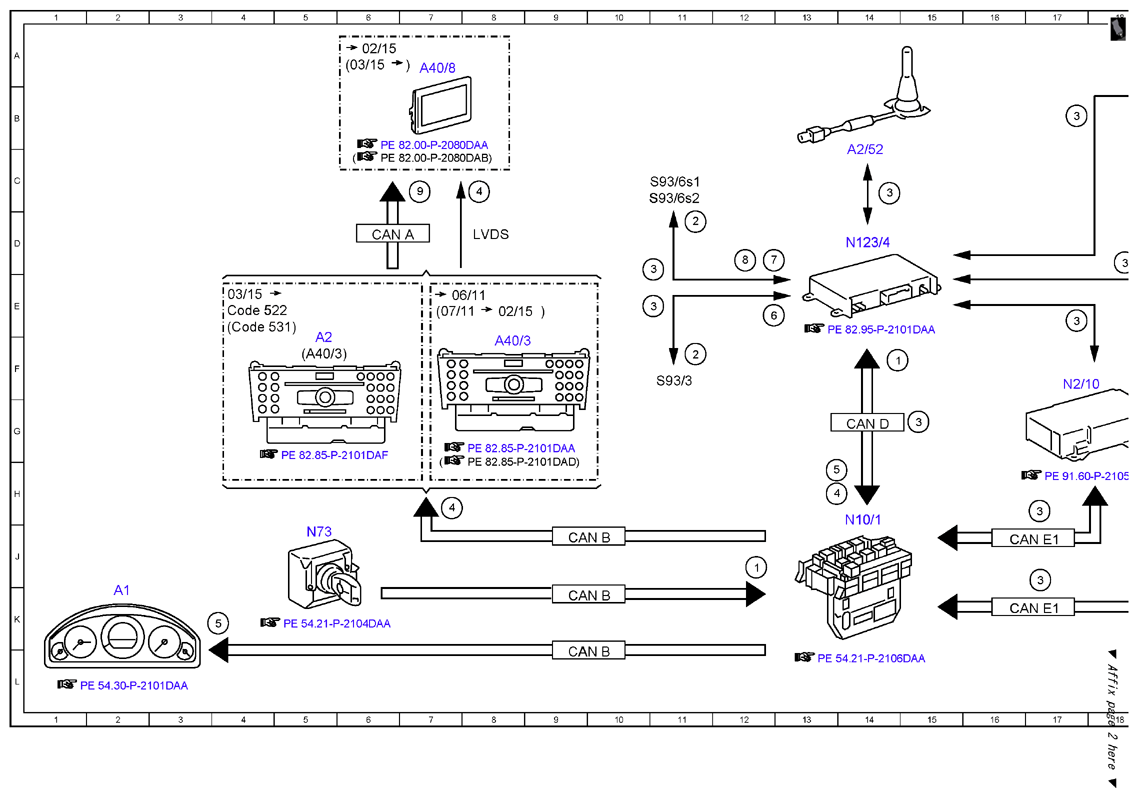

Electrical function diagram for status display of emergency call system, function - PE82.95-P-2061-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 348 (Emergency call/assistant system)
MODEL 212 with CODE 359 (TELE AID emergency call system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 12J |
| 1 | Circuit 15R, status | 14F |
| 2 | Status indication, signal | 11F |
| 2 | Status indication, signal | 11D |
| 3 | Check signal, signal | 17J |
| 3 | Check signal, signal | 17H |
| 3 | Check signal, signal | 15G |
| 3 | Check signal, signal | 11E |
| 3 | Check signal, signal | 11D |
| 3 | Check signal, signal | 14C |
| 3 | Check signal, signal | 17E |
| 3 | Check signal, signal | 18D |
| 3 | Check signal, signal | 17B |
| 3 | Check signal, signal | 22C |
| 4 | Audio/COMAND display, message | 7H |
| 4 | Audio/COMAND display, message | 13H |
| 4 | Audio/COMAND display, message | 8C |
| 5 | Instrument cluster, message | 4K |
| 5 | Instrument cluster, message | 13H |
| 6 | Manual emergency call, signal | 12E |
| 7 | Breakdown assistance, signal | 12D |
| 8 | MB-Info, signal | 12D |
| 9 | Switch-on request, signal | 7C |
| A1 | Instrument cluster | 2K |
| A2 | Radio | 5F |
| A2/5 | Global positioning system antenna splitter | 22E |
| A2/52 | Emergency call system antenna | 14C |
| A28/11 | Multifunction antenna | 21B |
| A40/3 | COMAND control unit | 8F |
| A40/3 | COMAND control unit | 5F |
| A40/8 | Audio/COMAND display | 7A |
| CAN A | Telematics CAN | 6D |
| CAN B | Interior CAN | 9L |
| CAN B | Interior CAN | 9K |
| CAN B | Interior CAN | 9J |
| CAN D | Diagnostic CAN | 14G |
| CAN E1 | Chassis CAN 1 | 16K |
| CAN E1 | Chassis CAN 1 | 16J |
| Code 512 | COMAND APS with DVD changer | 21D |
| Code 522 | Audio 20 radio | 4E |
| Code 522 | Audio 20 radio | 21D |
| Code 527 | COMAND APS (with navigation) | 21D |
| Code 531 | COMAND APS | 4E |
| Code 531 | COMAND APS | 21E |
| LVDS | Low voltage differential signal | 8D |
| N10/1 | Front SAM control unit with fuse and relay module | 14H |
| N123/4 | Emergency call system control unit | 14D |
| N2/10 | Supplemental restraint system control unit | 17F |
| N30/4 | Electronic Stability Program control unit | 22H |
| N30/6 | Regenerative braking system control unit | 22H |
| N30/7 | Premium Electronic Stability Program control unit | 22H |
| N73 | Electronic ignition switch control unit | 5J |
| S93/3 | Emergency call system button | 11F |
| S93/6s1 | MB-Info button | 11C |
| S93/6s2 | Breakdown assistance button | 11C |
| U203 | Valid without DISTRONIC PLUS | 20H |
| U909 | Valid for DISTRONIC PLUS | 20H |
| U968 | Valid for mild hybrid drive | 20H |
| U978 | Valid for full hybrid drive | 20H |
