Cockpit Management and Data System (COMAND) control unit wiring diagram - PE82.85-P-2101-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

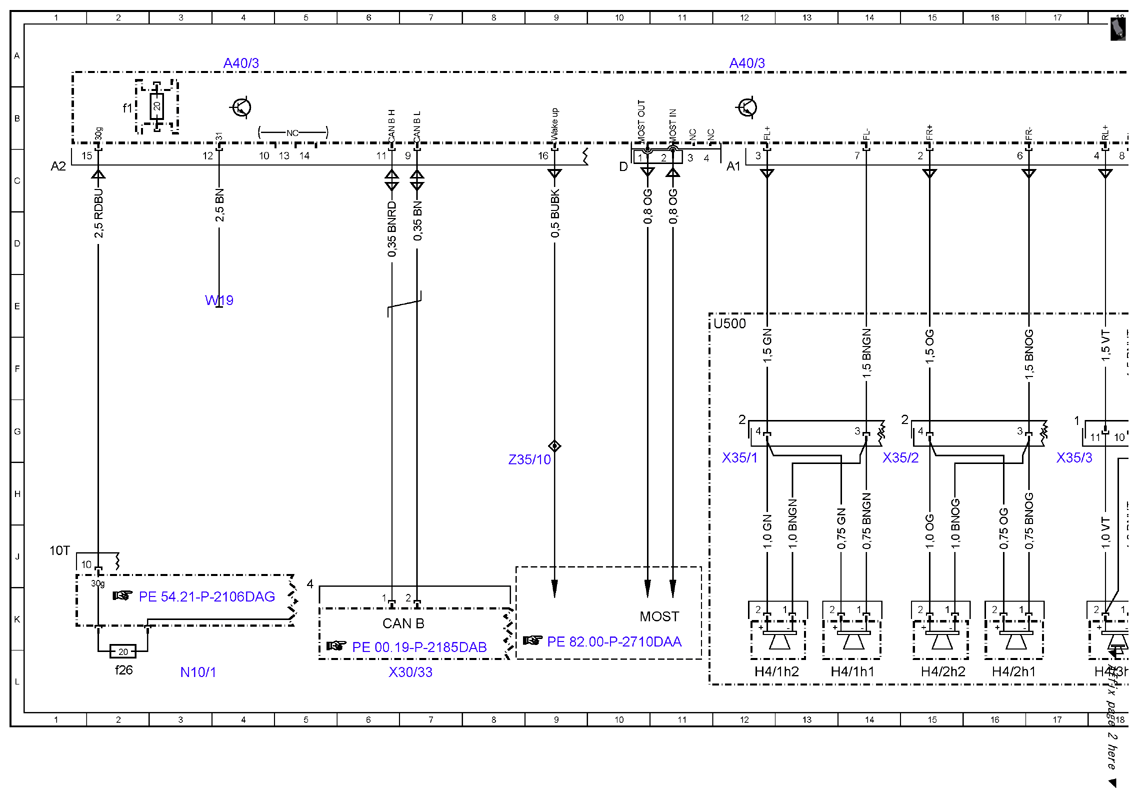

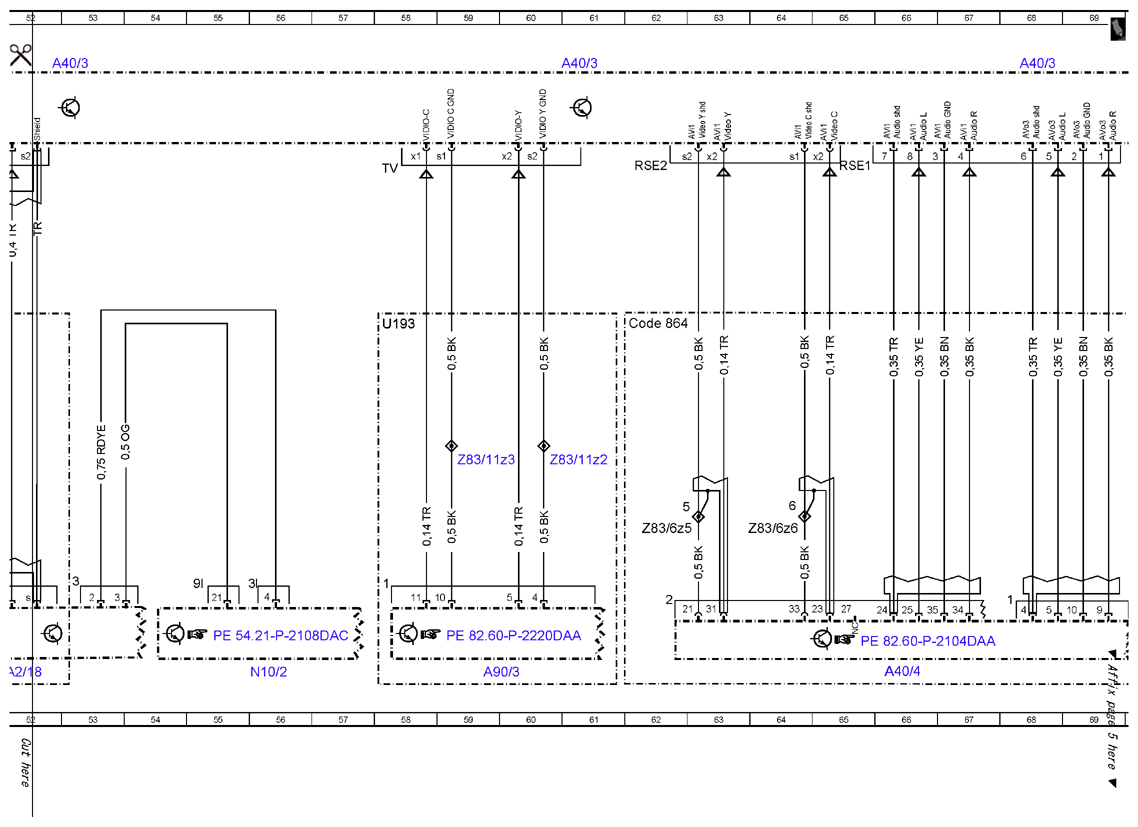

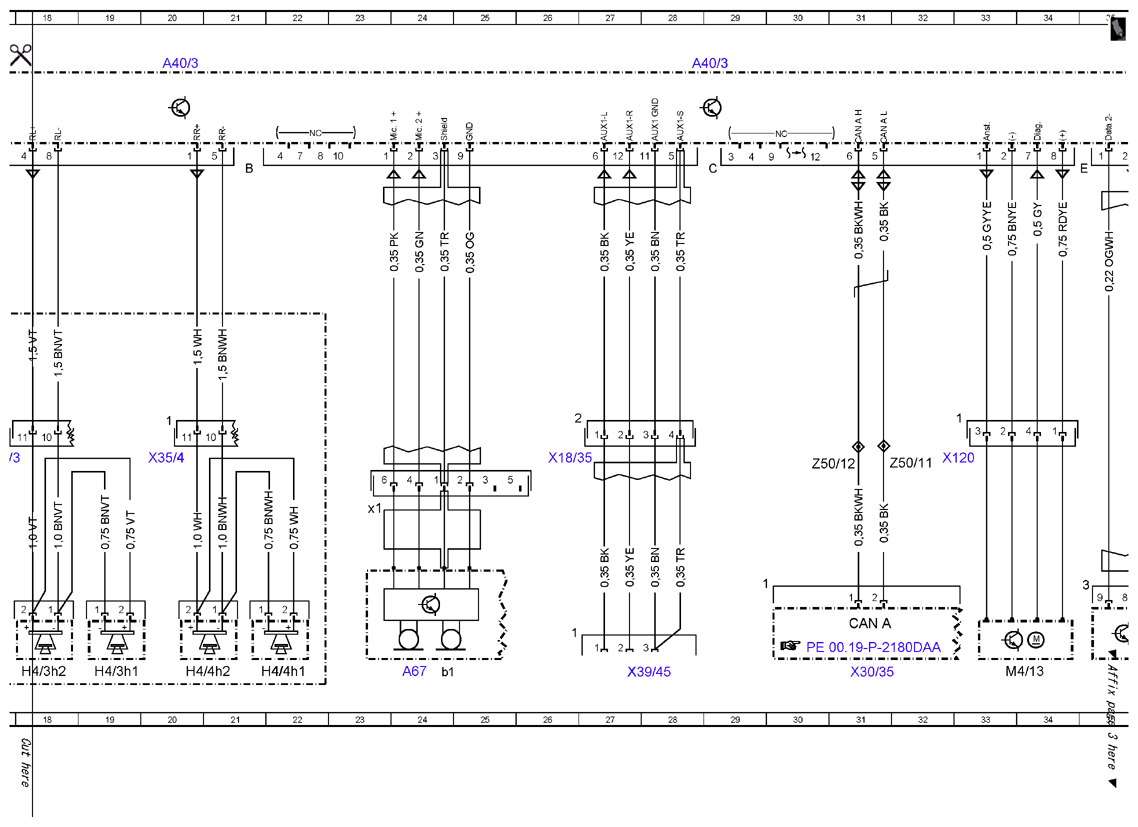

MODEL 212 up to 6/30/11 with CODE 498 (Japanese version) Control unit A40/3, sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 72L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 52L |
| A2/19 | FM 2 and DAB antenna amplifier | 48L |
| A2/19 | FM 2 and DAB antenna amplifier | 50L |
| A40/3 | COMAND control unit | 4A |
| A40/3 | COMAND control unit | 12A |
| A40/3 | COMAND control unit | 20A |
| A40/3 | COMAND control unit | 28A |
| A40/3 | COMAND control unit | 36A |
| A40/3 | COMAND control unit | 44A |
| A40/3 | COMAND control unit | 52A |
| A40/3 | COMAND control unit | 61A |
| A40/3 | COMAND control unit | 68A |
| A40/3f1 | COMAND electrical fuse | 2B |
| A40/4 | DVD player | 66L |
| A40/8 | Audio/COMAND display | 37L |
| A67 | Inside rearview mirror | 24L |
| A67b1 | Hands-free system microphone | 24L |
| A67b1x1 | Hands-free system and voice control microphone electrical connector | 23H |
| A90/3 | TV digital tuner | 59L |
| CAN A | Telematics CAN | 31K |
| CAN B | Interior CAN | 6K |
| Code 864 | Rear compartment entertainment | 62E |
| H4/1h1 | Left front door tweeter | 14L |
| H4/1h2 | Left front door bass speaker | 12L |
| H4/2h1 | Right front door tweeter | 16L |
| H4/2h2 | Right front door bass speaker | 15L |
| H4/3h1 | Left rear door tweeter | 19L |
| H4/3h2 | Left rear door bass speaker | 18L |
| H4/4h1 | Right rear door tweeter | 22L |
| H4/4h2 | Right rear door bass speaker | 20L |
| M4/13 | COMAND fan motor | 33L |
| MOST | Media Oriented System Transport | 11K |
| N10/1 | Front SAM control unit with fuse and relay module | 3L |
| N10/1f26 | Fuse 26 | 2L |
| N10/2 | Rear SAM control unit with fuse and relay module | 56L |
| N101 | Night vision assist control unit | 45L |
| N66/2 | Backup camera control unit | 42L |
| U193 | Valid for TV and Video | 58E |
| U500 | Not valid for sound system | 12E |
| U57 | Valid for model 212.2 | 47E |
| U58 | Valid for model 212.0/1 | 49E |
| U907 | Valid for Night View Assist | 44E |
| W19 | Right front seat crossmember ground point | 4E |
| X120 | Radio fan electrical connector | 33H |
| X18/35 | Instrument panel and vehicle floor electrical connector | 26H |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 7L |
| X30/35 | Telematics CAN voltage distributor electrical connector | 31L |
| X35/1 | Left front door electrical connector | 12H |
| X35/2 | Right front door electrical connector | 15H |
| X35/3 | Left rear door electrical connector | 17H |
| X35/4 | Right rear door electrical connector | 20H |
| X39/45 | AUX jack electrical connector | 28L |
| X8/46 | Right vehicle interior and tailgate electrical connector | 48H |
| Z20/62z1 | Screening end connector sleeve | 40J |
| Z20/62z2 | Screening end connector sleeve | 40C |
| Z35/10 | MOST wake-up signal connector sleeve | 9H |
| Z50/11 | CAN bus low cockpit connector sleeve | 32H |
| Z50/12 | CAN bus high cockpit connector sleeve | 31H |
| Z83/11z2 | Screening end connector sleeve | 61H |
| Z83/11z3 | Screening end connector sleeve | 59H |
| Z83/6z5 | Screening end connector sleeve | 62J |
| Z83/6z6 | Screening end connector sleeve | 64J |
