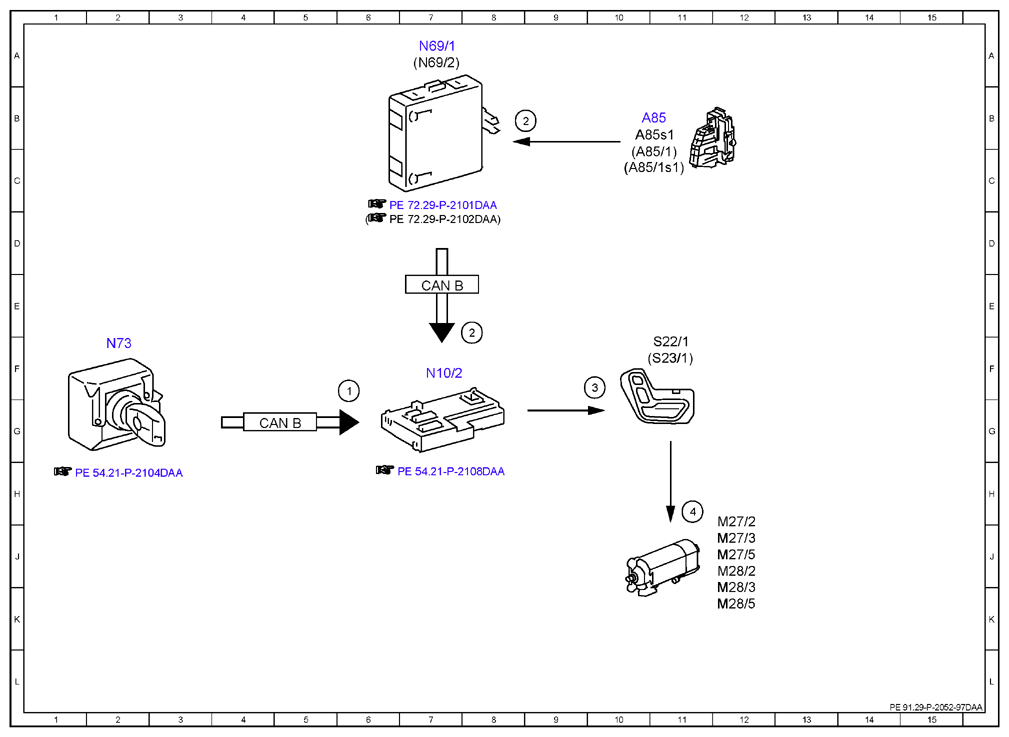

Electrical function schematic for partially electric seat adjustment (ESE) - PE91.29-P-2052-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 without CODE 275 (Electrically adjustable front seats memory package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 6F |
| 2 | Door rotary tumbler switch, status | 8B |
| 2 | Door rotary tumbler switch, status | 8E |
| 3 | Power supply, status ON | 10F |
| 4 | Seat adjustment motor, actuation | 11H |
| A85 | Left front door lock | 10B |
| A85/1 | Right front door lock | 10C |
| A85/1s1 | Right front door rotary tumbler switch | 10C |
| A85s1 | Left front door rotary tumbler switch | 10B |
| CAN B | Interior CAN | 4G |
| CAN B | Interior CAN | 7E |
| M27/2 | Driver seat height adjustment motor | 12J |
| M27/3 | Driver seat inclination adjustment motor | 12J |
| M27/5 | Driver seat backrest inclination adjustment motor | 12J |
| M28/2 | Front passenger seat height adjustment motor | 12J |
| M28/3 | Front passenger seat inclination adjustment motor | 12K |
| M28/5 | Front passenger seat backrest inclination adjustment motor | 12K |
| N10/2 | Rear SAM control unit with fuse and relay module | 7F |
| N69/1 | Left front door control unit | 7A |
| N69/2 | Right front door control unit | 7A |
| N73 | Electronic ignition switch control unit | 2F |
| S22/1 | Driver seat partially electric seat adjustment switch | 11F |
| S23/1 | Front passenger seat partially electric seat adjustment switch | 11F |
