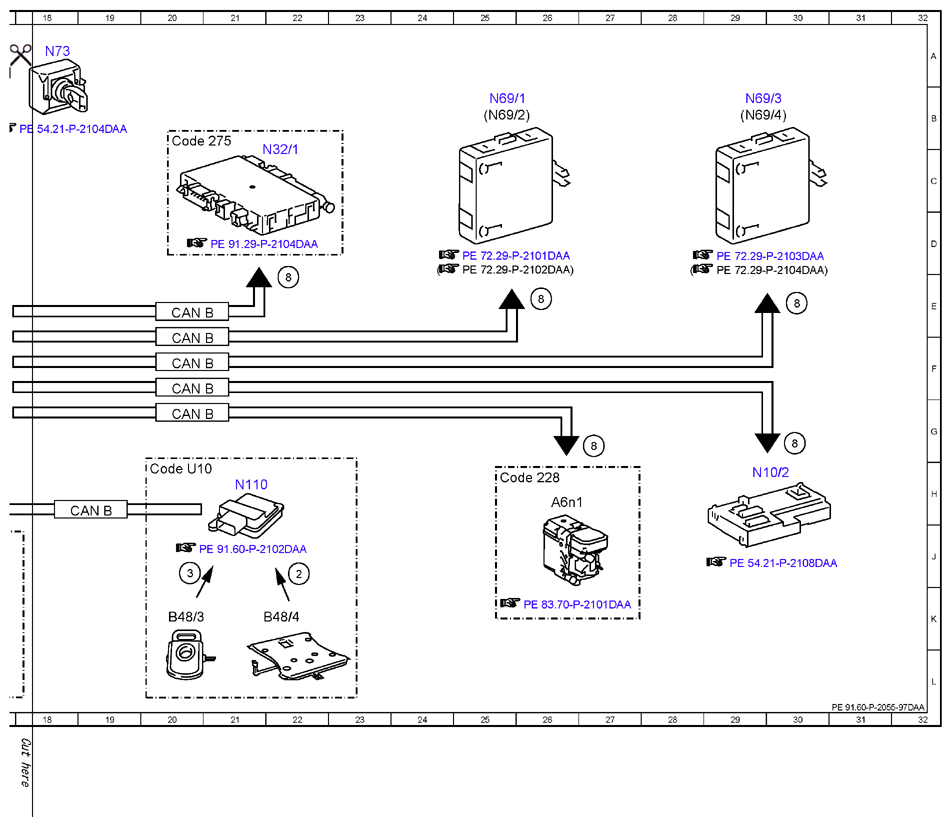

Actuate supplemental restraint system, electrical function schematic - PE91.60-P-2055-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 9E |
| 10 | Restraint equipment, status | 6F |
| 11 | Pyrofuse, actuation | 11H |
| 12 | Pyrofuse, status | 9G |
| 12 | Pyrofuse, status | 7H |
| 13 | Supplemental restraint system messages, request | 15D |
| 2 | Seat occupied recognition pressure sensor, signal | 22J |
| 3 | Belt tension sensor, signal | 20J |
| 4 | Front passenger seat occupation, status | 9H |
| 4 | Front passenger seat occupation, status | 17G |
| 4 | Front passenger seat occupation, status | 10F |
| 5 | ACSR warning lamp, actuation | 14H |
| 5 | ACSR warning lamp, actuation | 14F |
| 6 | Seat belt buckle restraint system switch, status | 6G |
| 7 | Impact detection, signal | 7H |
| 7 | Impact detection, signal | 6G |
| 7 | Impact detection, signal | 6F |
| 7 | Impact detection, signal | 7E |
| 8 | Crash, signal | 14K |
| 8 | Crash, signal | 16H |
| 8 | Crash, signal | 8D |
| 8 | Crash, signal | 15F |
| 8 | Crash, signal | 27G |
| 8 | Crash, signal | 26E |
| 8 | Crash, signal | 30E |
| 8 | Crash, signal | 9D |
| 8 | Crash, signal | 22E |
| 8 | Crash, signal | 30G |
| 8 | Crash, signal | 6J |
| 8 | Crash, signal | 5D |
| 8 | Crash, signal | 3A |
| 9 | Restraint equipment, actuation | 11G |
| 9 | Restraint equipment, actuation | 2E |
| A1 | Instrument cluster | 15B |
| A1e15 | Supplemental restraint system indicator lamp | 16B |
| A1p13 | Multifunction display | 16B |
| A53 | Left sidebag sensor | 4D |
| A54 | Right sidebag sensor | 4E |
| A6n1 | Stationary heater control unit | 26H |
| B41/1 | Front passenger seat occupied recognition | 9K |
| B48 | Front passenger seat occupied recognition and ACSR | 11K |
| B48/1 | Left frontal acceleration sensor | 6D |
| B48/10 | Right rear door pressure sensor | 7K |
| B48/2 | Right frontal acceleration sensor | 6E |
| B48/3 | Belt tension sensor | 20K |
| B48/4 | Seat occupied recognition pressure sensor | 21K |
| B48/7 | Left front door pressure sensor | 3K |
| B48/8 | Right front door pressure sensor | 3K |
| B48/9 | Left rear door pressure sensor | 7K |
| CAN B | Interior CAN | 19H |
| CAN B | Interior CAN | 20G |
| CAN B | Interior CAN | 20F |
| CAN B | Interior CAN | 20F |
| CAN B | Interior CAN | 20F |
| CAN B | Interior CAN | 20E |
| CAN D | Diagnostic CAN | 16H |
| CAN E | Chassis CAN | 8E |
| CAN E | Chassis CAN | 12D |
| CAN E | Chassis CAN | 12F |
| CAN E | Chassis CAN | 15A |
| CAN L | Hybrid CAN | 4A |
| Code 228 | Stationary heater | 25H |
| Code 275 | Front passenger seat memory package / electrically adjustable driver seat | 20B |
| Code 291 | Pelvisbag | 1K |
| Code 293 | Left and right rear sidebag | 1G |
| Code 293 | Left and right rear sidebag | 7K |
| Code 294 | Kneebag | 1J |
| Code 348 | Emergency call/assistance system | 15J |
| Code 359 | TELEAID emergency call system | 15J |
| Code U10 | Weight sensing system (WSS) | 20H |
| Code U18 | Automatic child seat recognition (ACSR[AKSE]) | 11K |
| F32 | Front electrical prefuse box | 10J |
| F32f150 | Pyrofuse 150 | 10J |
| F63 | Pyrofuse | 6K |
| LIN 1 | Instrument panel LIN | 15H |
| N10/1 | Front SAM control unit with fuse and relay module | 16E |
| N10/2 | Rear SAM control unit with fuse and relay module | 29H |
| N110 | Weight Sensing System (WSS) control unit | 21H |
| N123/4 | Emergency call system control unit | 16K |
| N2/10 | Supplemental restraint system control unit | 8F |
| N3/10 | ME-SFI [ME] control unit | 9A |
| N3/9 | CDI control unit | 6B |
| N32/1 | Driver seat control unit | 22C |
| N69/1 | Left front door control unit | 25B |
| N69/2 | Right front door control unit | 25B |
| N69/3 | Left rear door control unit | 29B |
| N69/4 | Right rear door control unit | 29B |
| N73 | Electronic ignition switch control unit | 18A |
| N82/2 | Battery management system control unit | 3C |
| R12/1 | Driver ETR [GUS] squib | 1E |
| R12/10 | Front passenger sidebag squib | 1G |
| R12/11 | Left rear sidebag squib | 1G |
| R12/12 | Right rear sidebag squib | 1H |
| R12/13 | Driver airbag squib 1 | 1H |
| R12/14 | Driver airbag squib 2 | 1H |
| R12/2 | Front passenger ETR [GUS] squib | 1E |
| R12/22 | Left windowbag squib | 1J |
| R12/23 | Right windowbag squib | 1J |
| R12/25 | Driver kneebag squib | 1J |
| R12/4 | Front passenger airbag squib 1 | 1E |
| R12/41 | Driver pelvis airbag squib | 1K |
| R12/42 | Front passenger pelvis airbag squib | 1L |
| R12/5 | Front passenger airbag squib 2 | 1F |
| R12/6 | Left rear emergency tensioning retractor squib | 1F |
| R12/7 | Right rear emergency tensioning retractor squib | 1F |
| R12/9 | Driver sidebag squib | 1F |
| S6/1 | Instrument panel switch group | 13G |
| S6/1e1 | Automatic child seat recognition warning lamp | 13H |
| S68/3 | Driver seat belt buckle restraint system switch | 4G |
| S68/4 | Front passenger seat belt buckle restraint system switch | 4G |
| U360 | Valid without code (U18) Automatic child seat recognition (ACSR [AKSE]) and without code (U10) Front passenger seat with weight detection | 8K |
| U74 | Valid for diesel engines | 5A |
| U75 | Valid for gasoline engines | 8A |
| U978 | Valid for full hybrid drive | 5K |
| U978 | Valid for full hybrid drive | 2B |
| Y24/12 | Driver seat NECK-PRO head restraint solenoid | 11G |
| Y24/13 | Front passenger seat NECK-PRO head restraint solenoid | 11G |
