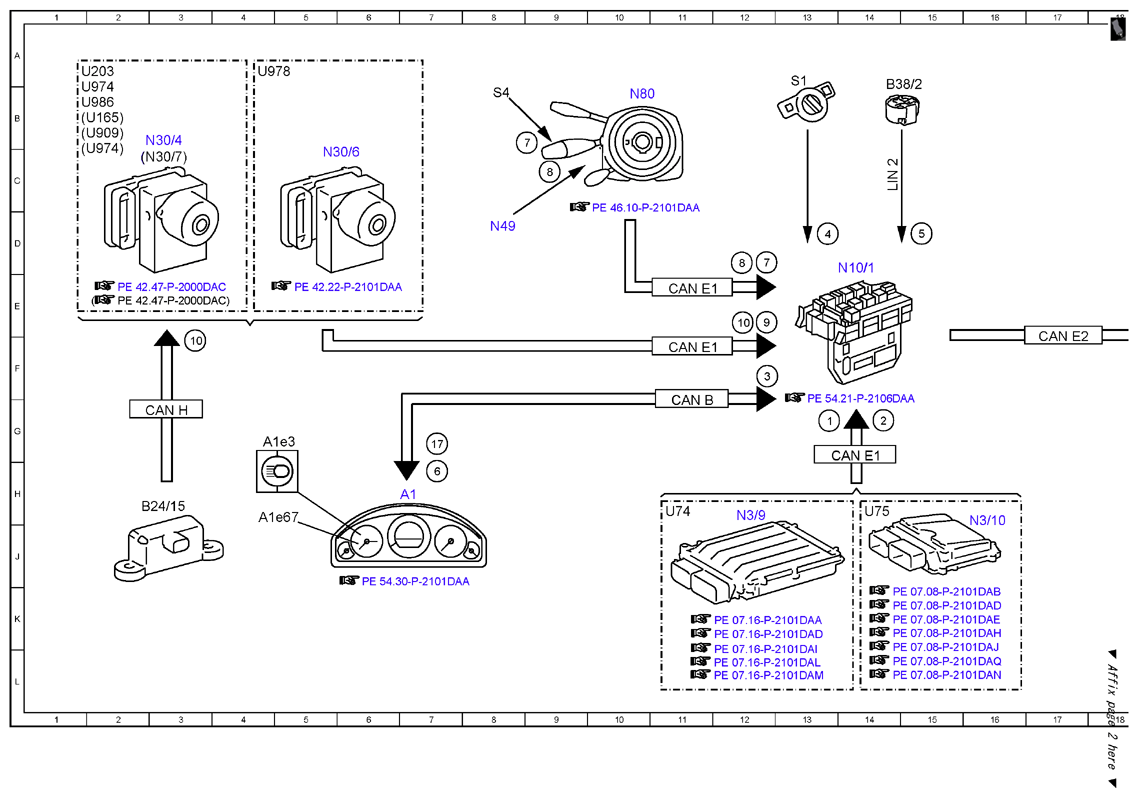

Function schematic for Adaptive Highbeam Assist - PE82.10-P-2066-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 with CODE 608 (Automatic high beam control)
MODEL 212 as of model year 2014 with CODE 628 (INTELLIGENT HEADLAMP CONTROL PLUS (IHC+))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 13G |
| 10 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 3F |
| 10 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 12E |
| 10 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 23J |
| 10 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 29H |
| 11 | Optical headlamp range adjustment, request | 25D |
| 11 | Optical headlamp range adjustment, request | 26G |
| 11 | Optical headlamp range adjustment, request | 37D |
| 12 | Headlamp range adjustment actuator motor, actuation | 28D |
| 12 | Headlamp range adjustment actuator motor, actuation | 33D |
| 13 | Low beams, request | 26B |
| 13 | Low beams, request | 35B |
| 14 | Low beams, actuation | 28B |
| 14 | Low beams, actuation | 33B |
| 15 | High beams, request | 25E |
| 15 | High beams, request | 27G |
| 15 | High beams, request | 37E |
| 15 | High beams, request | 26B |
| 15 | High beams, request | 36B |
| 16 | High beams, actuation | 28B |
| 16 | High beams, actuation | 33B |
| 17 | High beam indicator lamp, actuation | 7G |
| 18 | Light distribution actuator motor, actuation | 28D |
| 18 | Light distribution actuator motor, actuation | 34D |
| 19 | Increase light output, request | 26D |
| 19 | Increase light output, request | 26G |
| 19 | Increase light output, request | 38D |
| 2 | Drivetrain operational, signal | 14G |
| 20 | Rotation angle adjustment, request | 38E |
| 20 | Rotation angle adjustment, request | 27G |
| 20 | Rotation angle adjustment, request | 26E |
| 3 | Adaptive High Beam Assist, request | 12F |
| 4 | Exterior lights switch, status | 13D |
| 5 | Rain/light sensor, status | 15D |
| 6 | Low beams indicator lamp, request | 7H |
| 7 | Combination switch, status | 9B |
| 7 | Combination switch, status | 12D |
| 8 | Steering angle sensor, signal | 9C |
| 8 | Steering angle sensor, signal | 12D |
| 8 | Steering angle sensor, signal | 23J |
| 8 | Steering angle sensor, signal | 29G |
| 9 | Wheel speed, signal | 12E |
| 9 | Wheel speed, signal | 23J |
| 9 | Wheel speed, signal | 28G |
| A1 | Instrument cluster | 7H |
| A1e3 | High beam indicator lamp | 4G |
| A1e67 | Low beam indicator lamp | 4H |
| A40/11 | Multifunction camera | 28J |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 2H |
| B38/2 | Rain/light sensor | 14B |
| CAN B | Interior CAN | 11G |
| CAN E1 | Chassis CAN 1 | 11F |
| CAN E1 | Chassis CAN 1 | 11E |
| CAN E1 | Chassis CAN 1 | 14G |
| CAN E2 | Chassis CAN 2 | 17F |
| CAN E2 | Chassis CAN 2 | 34K |
| CAN E2 | Chassis CAN 2 | 25E |
| CAN E2 | Chassis CAN 2 | 31F |
| CAN H | Vehicle dynamics CAN | 3G |
| Code 23P | Driver assistance package | 24F |
| E1 | Left front lamp unit | 32B |
| E1e22 | Left front Vario-LED lamp unit | 33C |
| E1m1 | Left headlamp range adjustment actuator motor | 33D |
| E1m3 | Left light distribution actuator motor | 33D |
| E1n7 | Actuation module for left front exterior lights LED | 34B |

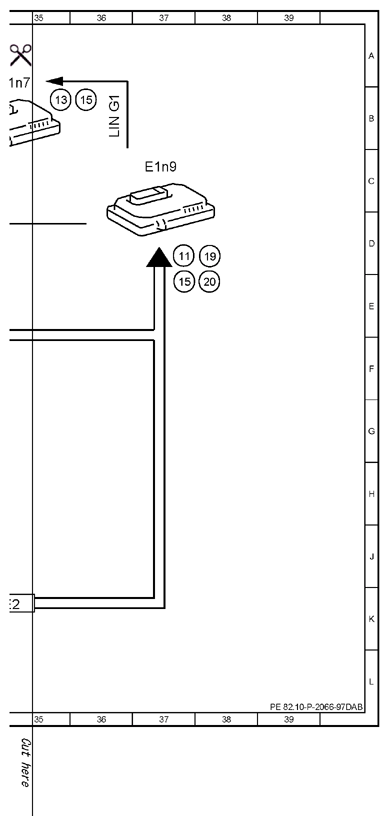

| E1n9 | Left headlamp control unit | 37C |
| E2 | Right front lamp unit | 29B |
| E2e22 | Right front Vario-LED lamp unit | 28C |
| E2m1 | Right headlamp range adjustment actuator motor | 28D |
| E2m3 | Right light distribution actuator motor | 28D |
| E2n7 | Actuation module for right front exterior lights LED | 27A |
| E2n9 | Right headlamp control unit | 24C |
| Flex E | Chassis FlexRay | 27H |
| LIN 2 | Wiper/inside rearview mirror LIN | 14C |
| LIN G1 | Left headlamp LIN | 36B |
| LIN G2 | Right headlamp LIN | 25B |
| N10/1 | Front SAM control unit with fuse and relay module | 14D |
| N3/10 | ME-SFI [ME] control unit | 16J |
| N3/9 | CDI control unit | 12H |
| N30/4 | Electronic Stability Program control unit | 3B |
| N30/6 | Regenerative braking system control unit | 5C |
| N30/7 | Premium Electronic Stability Program control unit | 3C |
| N49 | Steering angle sensor | 8D |
| N80 | Steering column module control unit | 10B |
| S1 | Exterior lights switch | 13A |
| S4 | Combination switch | 8B |
| U165 | Valid for AMG | 1B |
| U203 | Valid without DISTRONIC PLUS | 1A |
| U495 | Not valid for driving assistance package | 24J |
| U74 | Valid for diesel engines | 11H |
| U75 | Valid for gasoline engines | 14H |
| U909 | Valid for DISTRONIC PLUS | 1B |
| U974 | Not valid for full hybrid drive | 1B |
| U974 | Not valid for full hybrid drive | 1C |
| U978 | Valid for full hybrid drive | 4A |
| U986 | Not valid for AMG | 1B |
