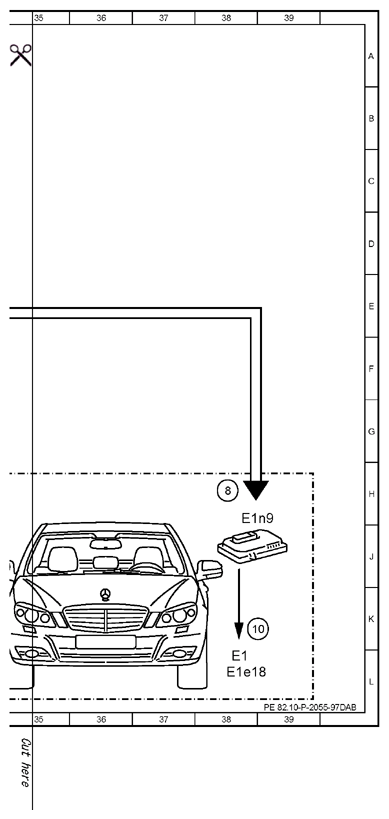

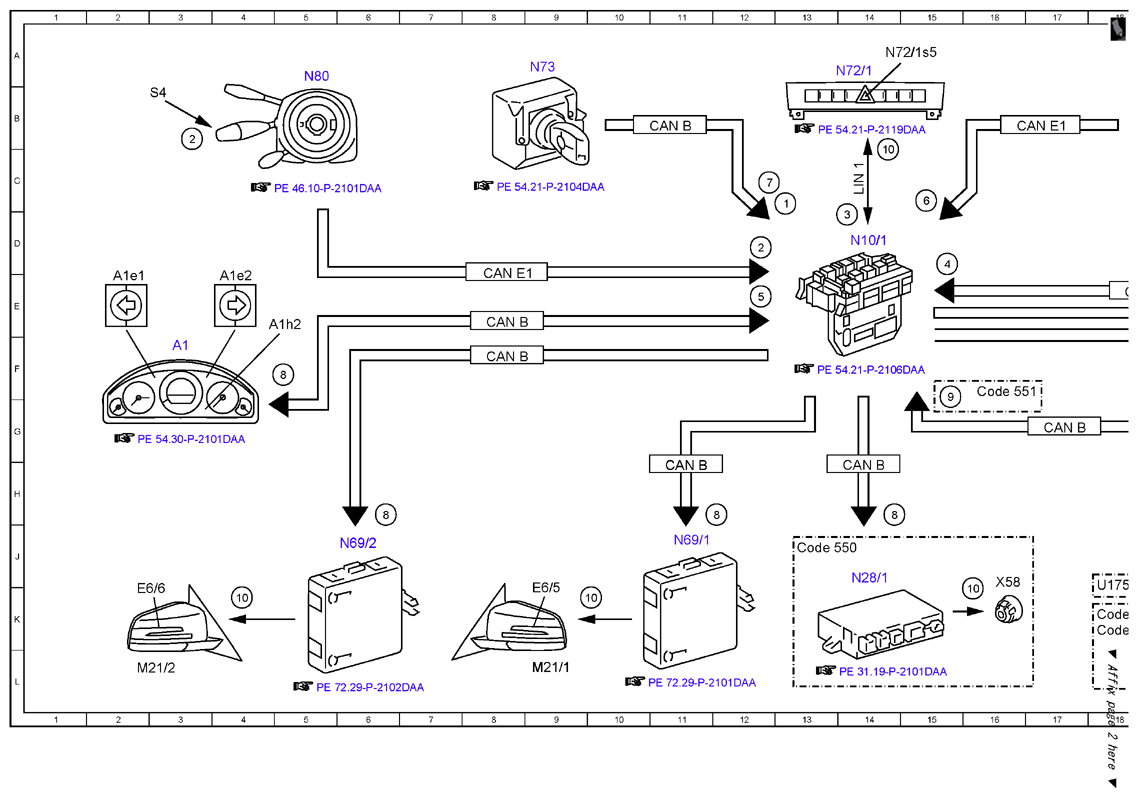

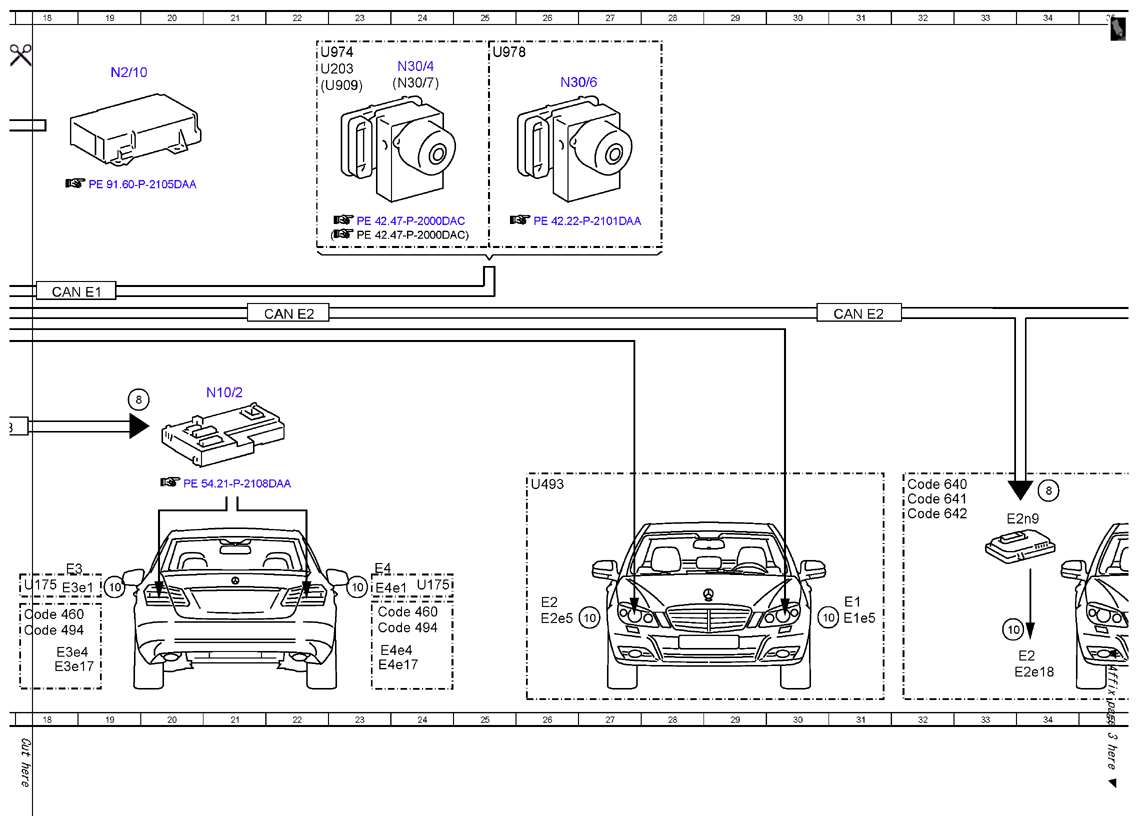

Electrical function schematic, turn signal light actuation - PE82.10-P-2055-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13C |
| 10 | Turn signal lamp, actuation | 4K |
| 10 | Turn signal lamp, actuation | 10K |
| 10 | Turn signal lamp, actuation | 16K |
| 10 | Turn signal lamp, actuation | 19K |
| 10 | Turn signal lamp, actuation | 23K |
| 10 | Turn signal lamp, actuation | 27K |
| 10 | Turn signal lamp, actuation | 30K |
| 10 | Turn signal lamp, actuation | 14C |
| 10 | Turn signal lamp, actuation | 33K |
| 10 | Turn signal lamp, actuation | 38K |
| 2 | Combination switch, status | 3B |
| 2 | Combination switch, status | 12D |
| 3 | Hazard warning system button, status | 14D |
| 4 | Emergency stop, signal | 15D |
| 5 | Vehicle speed, signal | 12E |
| 6 | Crash, signal | 15C |
| 7 | Central locking (CL[ZV]), status | 12C |
| 8 | Flasher frequency, signal | 5F |
| 8 | Flasher frequency, signal | 6H |
| 8 | Flasher frequency, signal | 12H |
| 8 | Flasher frequency, signal | 14H |
| 8 | Flasher frequency, signal | 19G |
| 8 | Flasher frequency, signal | 34H |
| 8 | Flasher frequency, signal | 38H |
| 9 | ATA [EDW] flashing, request | 15G |
| A1 | Instrument cluster | 3F |
| A1e1 | Left turn signal indicator light | 2E |
| A1e2 | Right turn signal indicator light | 4E |
| A1h2 | Turn signal light function check, acoustic | 4E |
| CAN B | Interior CAN | 11H |
| CAN B | Interior CAN | 14H |
| CAN B | Interior CAN | 17G |
| CAN B | Interior CAN | 8E |
| CAN B | Interior CAN | 8F |
| CAN B | Interior CAN | 11B |
| CAN E1 | Chassis CAN 1 | 17B |
| CAN E1 | Chassis CAN 1 | 8E |
| CAN E1 | Chassis CAN 1 | 18E |
| CAN E2 | Chassis CAN 2 | 22E |
| CAN E2 | Chassis CAN 2 | 31E |
| Code 460 | Canada version | 18K |
| Code 460 | Canada version | 23K |
| Code 494 | USA version | 18K |
| Code 494 | USA version | 23K |
| Code 550 | Trailer hitch | 13J |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 16F |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 32H |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 32H |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 32H |
| E1 | Left front lamp unit | 31K |
| E1 | Left front lamp unit | 38L |
| E1e18 | Left turn signal light, parking light, side marker light and daytime running light | 38L |
| E1e5 | Left front turn signal lamp | 31K |
| E1n9 | Left headlamp control unit | 38H |
| E2 | Right front lamp unit | 26K |
| E2 | Right front lamp unit | 34L |
| E2e18 | Right turn signal light, parking light, side marker light and daytime running light | 34L |
| E2e5 | Right front turn signal lamp | 26K |
| E2n9 | Right headlamp control unit | 33H |
| E3 | Left rear lamp unit | 18J |
| E3e1 | Left rear turn signal lamp | 18K |
| E3e17 | 18L | |
| E3e4 | 18L | |
| E4 | Right rear lamp unit | 23J |
| E4e1 | Right rear turn signal lamp | 23K |
| E4e17 | 23L | |
| E4e4 | 23L | |
| E6/5 | Left outside mirror turn signal lamp | 9K |
| E6/6 | Right outside mirror turn signal lamp | 2K |
| LIN 1 | Instrument panel LIN | 14C |
| M21/1 | Left outside mirror | 9L |
| M21/2 | Right outside mirror | 2L |
| N10/1 | Front SAM control unit with fuse and relay module | 14D |
| N10/2 | Rear SAM control unit with fuse and relay module | 21F |
| N2/10 | Supplemental restraint system control unit | 19A |
| N28/1 | Trailer recognition control unit | 14J |
| N30/4 | Electronic Stability Program control unit | 24A |
| N30/6 | Regenerative braking system control unit | 26B |
| N30/7 | Premium Electronic Stability Program control unit | 24B |
| N69/1 | Left front door control unit | 11J |
| N69/2 | Right front door control unit | 6J |
| N72/1 | Upper control panel control unit | 13A |
| N72/1s5 | Hazard warning system button | 14A |
| N73 | Electronic ignition switch control unit | 9A |
| N80 | Steering column module control unit | 5A |
| S4 | Combination switch | 3B |
| U175 | Valid for all except {{USA}} and {{Canada}} | 18K |
| U175 | Valid for all except {{USA}} and {{Canada}} | 24K |
| U203 | Valid without DISTRONIC PLUS | 22A |
| U493 | Valid for halogen lamp unit | 26H |
| U909 | Valid for DISTRONIC PLUS | 22B |
| U974 | Not valid for full hybrid drive | 22A |
| U978 | Valid for full hybrid drive | 25A |
| X58 | Trailer socket | 16J |
