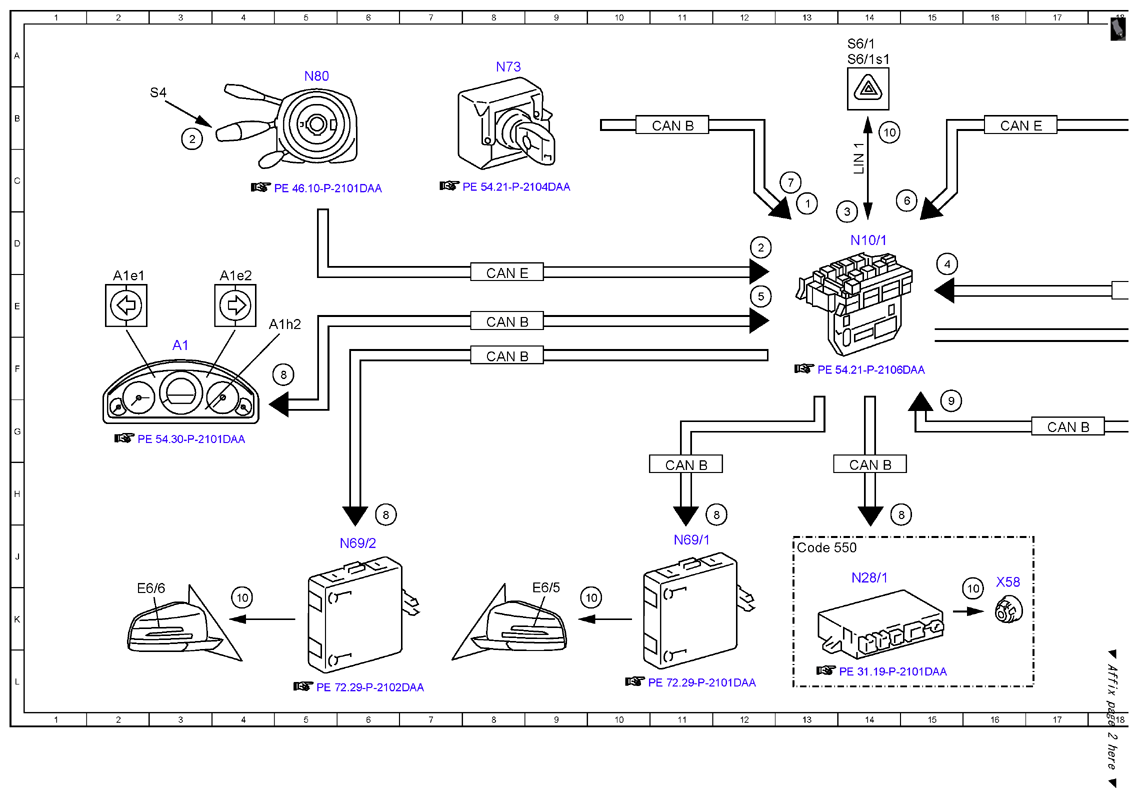

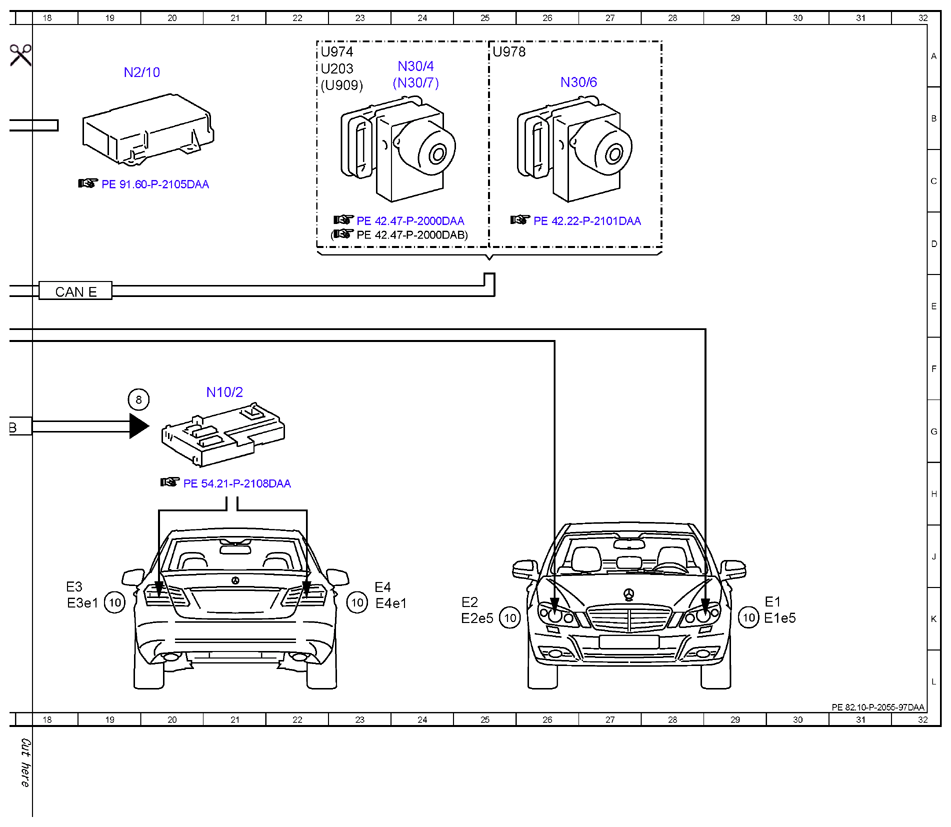

Electrical function schematic, turn signal light actuation - PE82.10-P-2055-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.0 /2 up to 28.2.13
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13C |
| 10 | Turn signal lamp, actuation | 4K |
| 10 | Turn signal lamp, actuation | 10K |
| 10 | Turn signal lamp, actuation | 16K |
| 10 | Turn signal lamp, actuation | 19K |
| 10 | Turn signal lamp, actuation | 23K |
| 10 | Turn signal lamp, actuation | 25K |
| 10 | Turn signal lamp, actuation | 29K |
| 10 | Turn signal lamp, actuation | 14B |
| 2 | Combination switch, status | 3B |
| 2 | Combination switch, status | 12D |
| 3 | Hazard warning flasher switch, status | 14D |
| 4 | Emergency stop, signal | 15D |
| 5 | Vehicle speed, signal | 12E |
| 6 | Crash, signal | 15C |
| 7 | Central locking (CL[ZV]), status | 13C |
| 8 | Flasher frequency, signal | 5F |
| 8 | Flasher frequency, signal | 6H |
| 8 | Flasher frequency, signal | 12H |
| 8 | Flasher frequency, signal | 14H |
| 8 | Flasher frequency, signal | 19G |
| 9 | ATA [EDW] flashing, request | 15G |
| A1 | Instrument cluster | 3F |
| A1e1 | Left turn signal indicator light | 2E |
| A1e2 | Right turn signal indicator light | 4E |
| A1h2 | Turn signal light function check, acoustic | 4E |
| CAN B | Interior CAN | 11H |
| CAN B | Interior CAN | 14H |
| CAN B | Interior CAN | 17G |
| CAN B | Interior CAN | 8E |
| CAN B | Interior CAN | 8F |
| CAN B | Interior CAN | 11B |
| CAN E | Chassis CAN | 16B |
| CAN E | Chassis CAN | 8E |
| CAN E | Chassis CAN | 18E |
| Code 550 | Trailer hitch | 13J |
| E1 | Left front lamp unit | 30K |
| E1e5 | Left front turn signal lamp | 30K |
| E2 | Right front lamp unit | 25K |
| E2e5 | Right front turn signal lamp | 25K |
| E3 | Left rear lamp unit | 18K |
| E3e1 | Left rear turn signal lamp | 18K |
| E4 | Right rear lamp unit | 23K |
| E4e1 | Right rear turn signal lamp | 23K |
| E6/5 | Left outside mirror turn signal lamp | 9K |
| E6/6 | Right outside mirror turn signal lamp | 2K |
| LIN 1 | Instrument panel LIN | 14C |
| N10/1 | Front SAM control unit with fuse and relay module | 14D |
| N10/2 | Rear SAM control unit with fuse and relay module | 21F |
| N2/10 | Supplemental restraint system control unit | 19A |
| N28/1 | Trailer recognition control unit | 14J |
| N30/4 | Electronic Stability Program control unit | 24A |
| N30/6 | Regenerative braking system control unit | 26B |
| N30/7 | Premium Electronic Stability Program control unit | 24B |
| N69/1 | Left front door control unit | 11J |
| N69/2 | Right front door control unit | 6J |
| N73 | Electronic ignition switch control unit | 8A |
| N80 | Steering column module control unit | 5A |
| S4 | Combination switch | 3B |
| S6/1 | Instrument panel switch group | 14A |
| S6/1s1 | Hazard warning flasher switch | 14A |
| U203 | Valid without DISTRONIC PLUS | 22A |
| U909 | Valid for DISTRONIC PLUS | 22B |
| U974 | Not valid for full hybrid drive | 22A |
| U978 | Valid for full hybrid drive | 25A |
| X58 | Trailer socket | 16J |
