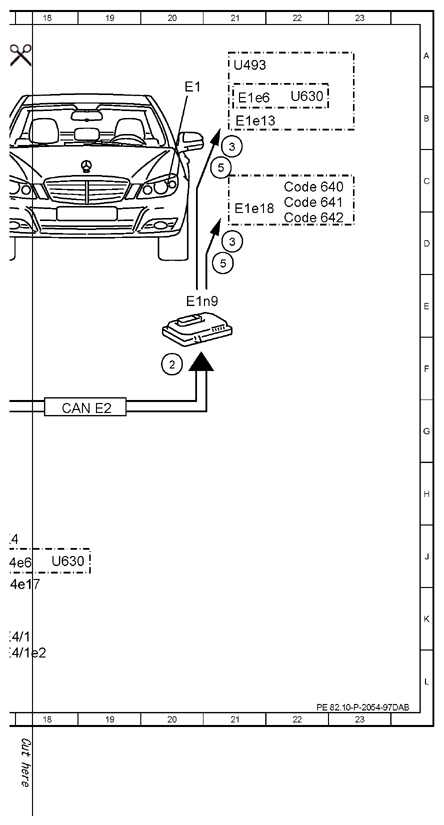

Electrical function schematic, standing light/parking lights actuation - PE82.10-P-2054-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 8D |
| 10 | Warning buzzer, actuation | 6A |
| 2 | Standing and parking lights, request | 6H |
| 2 | Standing and parking lights, request | 9G |
| 2 | Standing and parking lights, request | 17F |
| 2 | Standing and parking lights, request | 20F |
| 3 | Standing and parking lights, actuation | 7K |
| 3 | Standing and parking lights, actuation | 13J |
| 3 | Standing and parking lights, actuation | 16D |
| 3 | Standing and parking lights, actuation | 21D |
| 3 | Standing and parking lights, actuation | 16J |
| 3 | Standing and parking lights, actuation | 21C |
| 3 | Standing and parking lights, actuation | 16C |
| 4 | License plate lamp, actuation | 15J |
| 4 | License plate lamp, actuation | 7K |
| 5 | Side-marker lamp, actuation | 21D |
| 5 | Side-marker lamp, actuation | 16D |
| 5 | Side-marker lamp, actuation | 21C |
| 5 | Side-marker lamp, actuation | 16C |
| 6 | Standing lights indicator lamp, actuation | 6D |
| 7 | Circuit 15, status | 7E |
| 8 | Door rotary tumbler switch, status | 10D |
| 9 | Warning tone, request | 6D |
| A1 | Instrument cluster | 5B |
| A1e38 | Standing lamps indicator lamp | 3B |
| A1h1 | Warning buzzer | 6A |
| A1p13 | Multifunction display | 4B |
| CAN B | Interior CAN | 5H |
| CAN B | Interior CAN | 8H |
| CAN B | Interior CAN | 5D |
| CAN B | Interior CAN | 5F |
| CAN B | Interior CAN | 10E |
| CAN E2 | Chassis CAN 2 | 18G |
| Code 550 | Trailer hitch | 4J |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 22C |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 14C |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 22C |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 14C |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 22D |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 14D |
| E1 | Left front lamp unit | 20B |
| E19/1 | Left license plate lamp | 14L |
| E19/2 | Right license plate lamp | 15L |
| E1e13 | Left parking light and daytime running light | 21B |
| E1e18 | Left turn signal light, parking light, side marker light and daytime running light | 21D |
| E1e6 | Left front side-marker lamp | 21B |
| E1n9 | Left headlamp control unit | 20E |
| E2 | Right front lamp unit | 17B |
| E2e13 | Right parking light and daytime running light | 16B |
| E2e18 | Right turn signal light, parking light, side marker light and daytime running light | 16D |
| E2e6 | Right front side-marker lamp | 16B |
| E2n9 | Right headlamp control unit | 16E |
| E3 | Left rear lamp unit | 12J |
| E3/1 | Inner left rear lamp unit | 12K |
| E3/1e2 | Left inside taillight | 12L |
| E3e17 | 12K | |
| E3e6 | Left side-marker lamp | 12J |
| E4 | Right rear lamp unit | 17J |
| E4/1 | Inner right rear lamp unit | 17K |
| E4/1e2 | Inner right taillamp | 17L |
| E4e17 | 17K | |
| E4e6 | Right side-marker lamp | 17J |
| N10/1 | Front SAM control unit with fuse and relay module | 8D |
| N10/2 | Rear SAM control unit with fuse and relay module | 11G |
| N28/1 | Trailer recognition control unit | 5K |
| N69/1 | Left front door control unit | 11B |
| N73 | Electronic ignition switch control unit | 2D |
| S1 | Exterior lights switch | 8B |
| U493 | Valid for halogen lamp unit | 21A |
| U493 | Valid for halogen lamp unit | 14A |
| U630 | Valid for USA and Canada | 15B |
| U630 | Valid for USA and Canada | 22B |
| U630 | Valid for USA and Canada | 11J |
| U630 | Valid for USA and Canada | 18J |
| X58 | Trailer socket | 8K |
