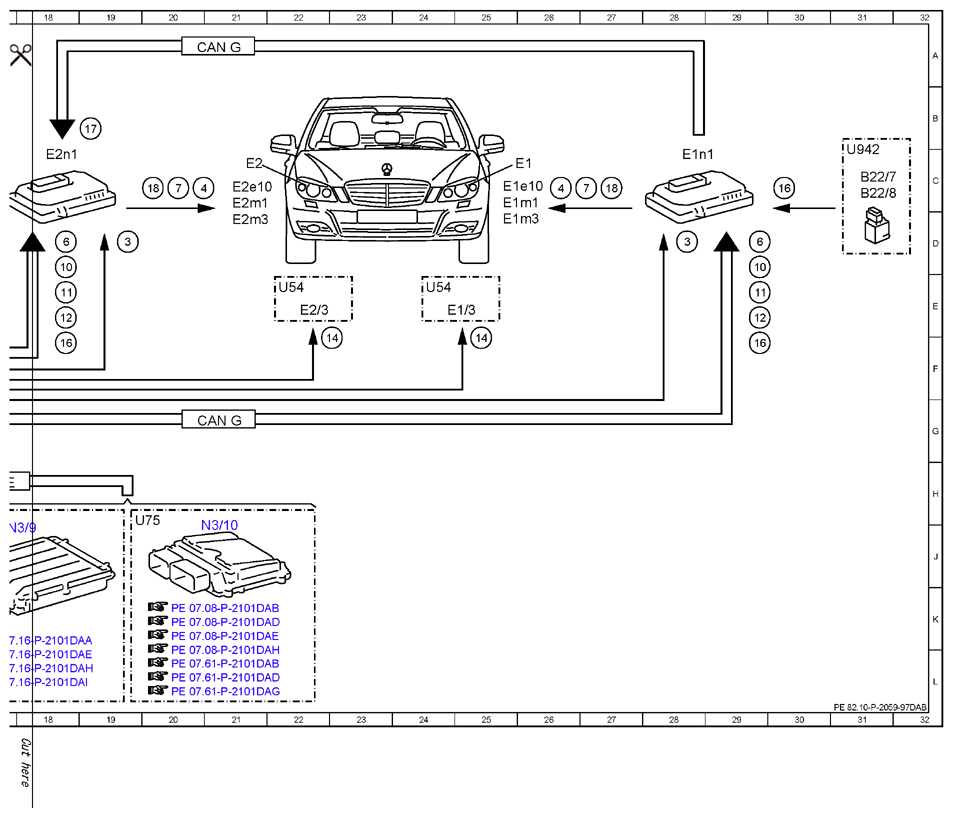

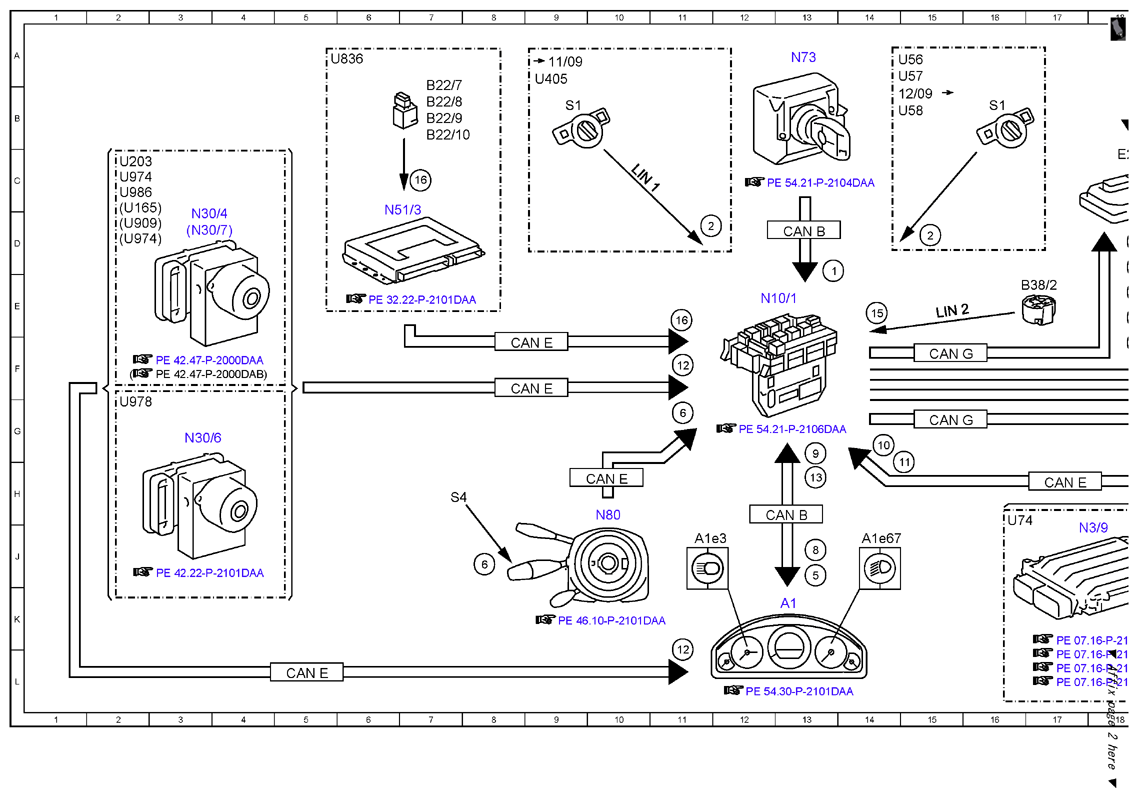

Electrical function schematic for driving lights actuation - PE82.10-P-2059-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.0 /2 up to 28.2.13
with CODE (615) Bi-xenon headlamp unit with integrated curve illumination
with CODE (616) Bi-xenon headlamp unit with integrated asymmetric curve illumination
with CODE (621) Intelligent Light System (left-hand traffic)
with CODE (622) Intelligent Light System (right-hand traffic)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13E |
| 10 | Engine running, signal | 14G |
| 10 | Engine running, signal | 18D |
| 10 | Engine running, signal | 29D |
| 11 | Drivetrain operational, signal | 29E |
| 11 | Drivetrain operational, signal | 15H |
| 11 | Drivetrain operational, signal | 18E |
| 12 | Wheel speed, signal | 11F |
| 12 | Wheel speed, signal | 11L |
| 12 | Wheel speed, signal | 18E |
| 12 | Wheel speed, signal | 29E |
| 13 | Vehicle speed, signal | 13H |
| 14 | Daytime running lights, actuation | 22F |
| 14 | Daytime running lights, actuation | 25F |
| 15 | Rain/light sensor, status | 14E |
| 16 | Level sensor, signal | 11E |
| 16 | Level sensor, signal | 30C |
| 16 | Level sensor, signal | 7C |
| 16 | Level sensor, signal | 29F |
| 16 | Level sensor, signal | 18F |
| 17 | Synchronization, signal | 19B |
| 18 | Headlamp range adjustment actuator motor, actuation | 20C |
| 18 | Headlamp range adjustment actuator motor, actuation | 27C |
| 2 | Exterior lights switch, status | 11D |
| 2 | Exterior lights switch, status | 15D |
| 3 | Low beams, actuation | 19D |
| 3 | Low beams, actuation | 28D |
| 4 | Xenon bulb with integrated ignition module, actuation | 20C |
| 4 | Xenon bulb with integrated ignition module, actuation | 26C |
| 5 | Low beams indicator lamp, actuation | 13J |
| 6 | Combination switch, status | 8J |
| 6 | Combination switch, status | 11G |
| 6 | Combination switch, status | 18D |
| 6 | Combination switch, status | 29D |
| 7 | Light distribution actuator motor, actuation | 20C |
| 7 | Light distribution actuator motor, actuation | 27C |
| 8 | High beam indicator lamp, actuation | 13J |
| 9 | Daytime running lights, request | 13G |
| A1 | Instrument cluster | 13K |
| A1e3 | High beam indicator lamp | 11J |
| A1e67 | Low beam indicator lamp | 14J |
| B22/10 | Right rear level sensor | 7B |
| B22/7 | Left rear level sensor | 31C |
| B22/7 | Left rear level sensor | 7B |
| B22/8 | Left front level sensor | 31C |
| B22/8 | Left front level sensor | 7B |
| B22/9 | Right front level sensor | 7B |
| B38/2 | Rain/light sensor | 17E |
| CAN B | Interior CAN | 13H |
| CAN B | Interior CAN | 13D |
| CAN E | Chassis CAN | 8F |
| CAN E | Chassis CAN | 10H |
| CAN E | Chassis CAN | 17H |
| CAN E | Chassis CAN | 8F |
| CAN E | Chassis CAN | 5L |
| CAN G | Front end CAN | 15G |
| CAN G | Front end CAN | 15F |
| CAN G | Front end CAN | 21G |
| CAN G | Front end CAN | 21A |
| E1 | Left front lamp unit | 25C |
| E1/3 | Left daytime running lamps headlamp | 24E |
| E1e10 | Left xenon bulb with integrated ignition module | 25C |
| E1m1 | Left headlamp range adjustment actuator motor | 25C |
| E1m3 | Left light distribution actuator motor | 25D |
| E1n1 | Left xenon lamp control unit | 28C |
| E2 | Right front lamp unit | 21C |
| E2/3 | Right daytime running lamps headlamp | 22E |
| E2e10 | Right xenon bulb with integrated ignition module | 21C |
| E2m1 | Right headlamp range adjustment actuator motor | 21C |
| E2m3 | Right light distribution actuator motor | 21D |
| E2n1 | Right xenon light control unit | 18C |
| LIN 1 | Instrument panel LIN | 10C |
| LIN 2 | Wiper/inside rearview mirror LIN | 15E |
| N10/1 | Front SAM control unit with fuse and relay module | 12E |
| N3/10 | ME-SFI [ME] control unit | 20J |
| N3/9 | CDI control unit | 17J |
| N30/4 | Electronic Stability Program control unit | 3D |
| N30/6 | Regenerative braking system control unit | 3G |
| N30/7 | Premium Electronic Stability Program control unit | 3D |
| N51/3 | AIRMATIC control unit | 6D |
| N73 | Electronic ignition switch control unit | 13A |
| N80 | Steering column module control unit | 10H |
| S1 | Exterior lights switch | 9B |
| S1 | Exterior lights switch | 16B |
| S4 | Combination switch | 7H |
| U165 | Valid for AMG | 2D |
| U203 | Valid without DISTRONIC PLUS | 2C |
| U405 | Valid for model 212.0 except 212.077 | 9A |
| U54 | Valid for all except Japan | 22E |
| U54 | Valid for all except Japan | 24E |
| U56 | Valid for model 212.077 | 14A |
| U57 | Valid for model 212.2 | 14A |
| U58 | Valid for model 212.0/1 | 14B |
| U74 | Valid for diesel engines | 16J |
| U75 | Valid for gasoline engines | 19J |
| U836 | Valid for AIRMATIC | 5A |
| U909 | Valid for DISTRONIC PLUS | 2D |
| U942 | Valid without AIRMATIC | 31C |
| U974 | Not valid for full hybrid drive | 2C |
| U974 | Not valid for full hybrid drive | 2D |
| U978 | Valid for full hybrid drive | 2G |
| U986 | Not valid for AMG | 2C |
