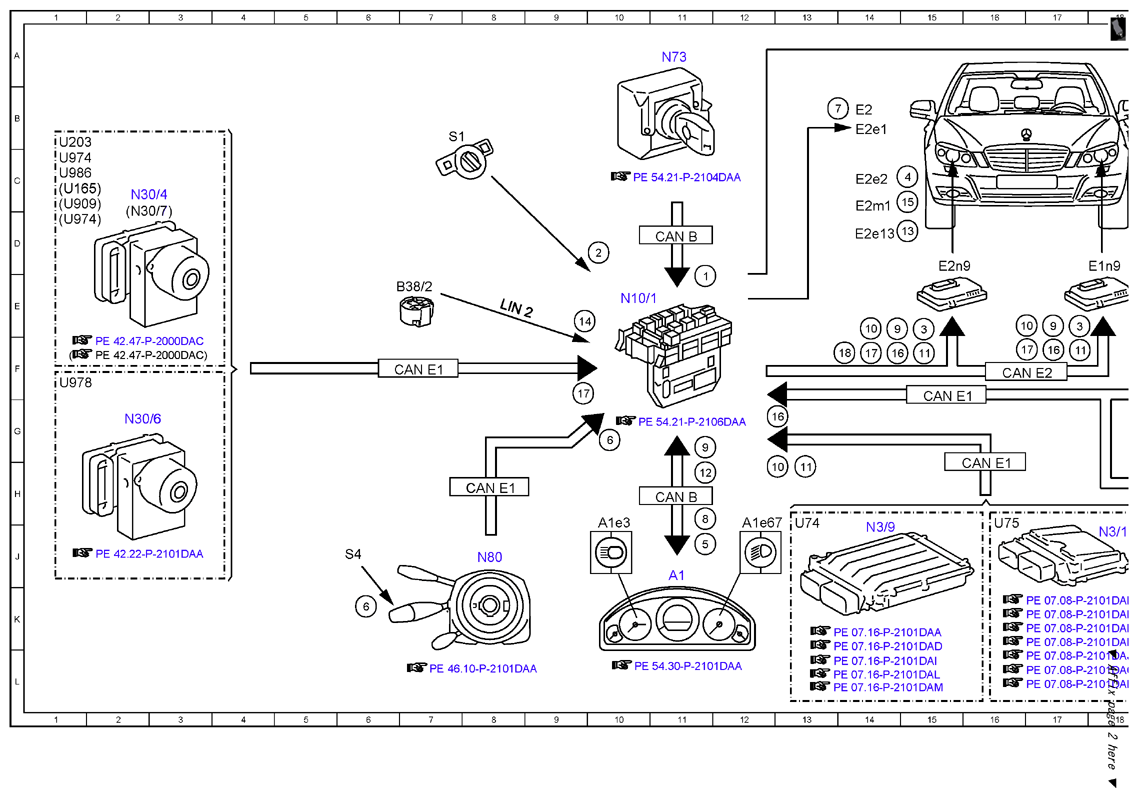

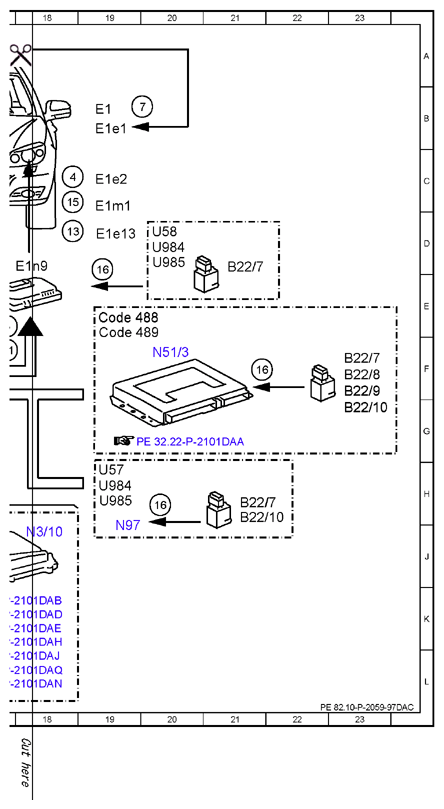

Electrical function schematic for driving light actuation - PE82.10-P-2059-97DAC
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014
without CODE 640 (Headlamps, LED, dynamic, SAE, right-side traffic)
without CODE 641 (Headlamps, LED, dynamic, left-side traffic)
without CODE 642 (Headlamps, LED, dynamic, right-side traffic)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 11E |
| 10 | Engine running, signal | 12H |
| 10 | Engine running, signal | 16E |
| 10 | Engine running, signal | 14E |
| 11 | Drivetrain operational, signal | 13H |
| 11 | Drivetrain operational, signal | 17F |
| 11 | Drivetrain operational, signal | 15F |
| 12 | Vehicle speed, signal | 11H |
| 13 | Daytime running lights, actuation | 18D |
| 13 | Daytime running lights, actuation | 15D |
| 14 | Rain/light sensor, status | 9E |
| 15 | Headlamp range adjustment actuator motor, actuation | 18C |
| 15 | Headlamp range adjustment actuator motor, actuation | 15C |
| 16 | Level sensor, signal | 12G |
| 16 | Level sensor, signal | 21F |
| 16 | Level sensor, signal | 20H |
| 16 | Level sensor, signal | 19D |
| 16 | Level sensor, signal | 17F |
| 16 | Level sensor, signal | 14F |
| 17 | Wheel speed, signal | 9F |
| 17 | Wheel speed, signal | 16F |
| 17 | Wheel speed, signal | 14F |
| 18 | Synchronization, signal | 14F |
| 2 | Exterior lights switch, status | 10D |
| 3 | Low beams, request | 17E |
| 3 | Low beams, request | 15E |
| 4 | Low beams, actuation | 18C |
| 4 | Low beams, actuation | 15C |
| 5 | Low beams indicator lamp, actuation | 11J |
| 6 | Combination switch, status | 6K |
| 6 | Combination switch, status | 10G |
| 7 | High beams, actuation | 13B |
| 7 | High beams, actuation | 19B |
| 8 | High beam indicator lamp, actuation | 11H |
| 9 | Daytime running lights, request | 11G |
| 9 | Daytime running lights, request | 17E |
| 9 | Daytime running lights, request | 14E |
| A1 | Instrument cluster | 11J |
| A1e3 | High beam indicator lamp | 10J |
| A1e67 | Low beam indicator lamp | 12J |
| B22/10 | Right rear level sensor | 23G |
| B22/10 | Right rear level sensor | 21H |
| B22/7 | Left rear level sensor | 23F |
| B22/7 | Left rear level sensor | 21H |
| B22/7 | Left rear level sensor | 21D |
| B22/8 | Left front level sensor | 23F |
| B22/9 | Right front level sensor | 23F |
| B38/2 | Rain/light sensor | 7E |
| CAN B | Interior CAN | 11H |
| CAN B | Interior CAN | 11D |
| CAN E1 | Chassis CAN 1 | 8H |
| CAN E1 | Chassis CAN 1 | 16H |
| CAN E1 | Chassis CAN 1 | 7F |
| CAN E1 | Chassis CAN 1 | 15G |
| CAN E2 | Chassis CAN 2 | 16F |
| Code 488 | Steel/air suspension | 19E |
| Code 489 | AIRMATIC | 19F |
| E1 | Left front lamp unit | 19B |
| E1e1 | Left high beam | 19B |
| E1e13 | Left parking light and daytime running light | 19D |
| E1e2 | Left low beam | 19C |
| E1m1 | Left headlamp range adjustment actuator motor | 19C |
| E1n9 | Left headlamp control unit | 18D |
| E2 | Right front lamp unit | 14B |
| E2e1 | Right high beam | 14B |
| E2e13 | Right parking light and daytime running light | 14D |
| E2e2 | Right low beam | 14C |
| E2m1 | Right headlamp range adjustment actuator motor | 14C |
| E2n9 | Right headlamp control unit | 15D |
| LIN 2 | Wiper/inside rearview mirror LIN | 8E |
| N10/1 | Front SAM control unit with fuse and relay module | 10E |
| N3/10 | ME-SFI [ME] control unit | 18J |
| N3/9 | CDI control unit | 14J |
| N30/4 | Electronic Stability Program control unit | 2C |
| N30/6 | Regenerative braking system control unit | 2G |
| N30/7 | Premium Electronic Stability Program control unit | 2D |
| N51/3 | AIRMATIC control unit | 20F |
| N73 | Electronic ignition switch control unit | 11A |
| N80 | Steering column module control unit | 8J |
| N97 | Rear axle electronic level control unit | 19J |
| S1 | Exterior lights switch | 7B |
| S4 | Combination switch | 6J |
| U165 | Valid for AMG | 1C |
| U203 | Valid without DISTRONIC PLUS | 1B |
| U57 | Valid for model 212.2 | 19H |
| U58 | Valid for model 212.0/1 | 20D |
| U74 | Valid for diesel engines | 13J |
| U75 | Valid for gasoline engines | 16J |
| U909 | Valid for DISTRONIC PLUS | 1C |
| U974 | Not valid for full hybrid drive | 1C |
| U974 | Not valid for full hybrid drive | 1D |
| U978 | Valid for full hybrid drive | 1F |
| U984 | Not valid for steel/air suspension | 19H |
| U984 | Not valid for steel/air suspension | 20D |
| U985 | Not valid for AIRMATIC | 19H |
| U985 | Not valid for AIRMATIC | 20D |
| U986 | Not valid for AMG | 1C |
