Remove/install parking brake pedal assembly - AR42.20-P-0510EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 207, 212, 218
| Remove/install | |||
| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||
| 1 | Secure vehicle to prevent it rolling away and release parking brake | ||
| 2 | Remove left cover below dashboard | ||

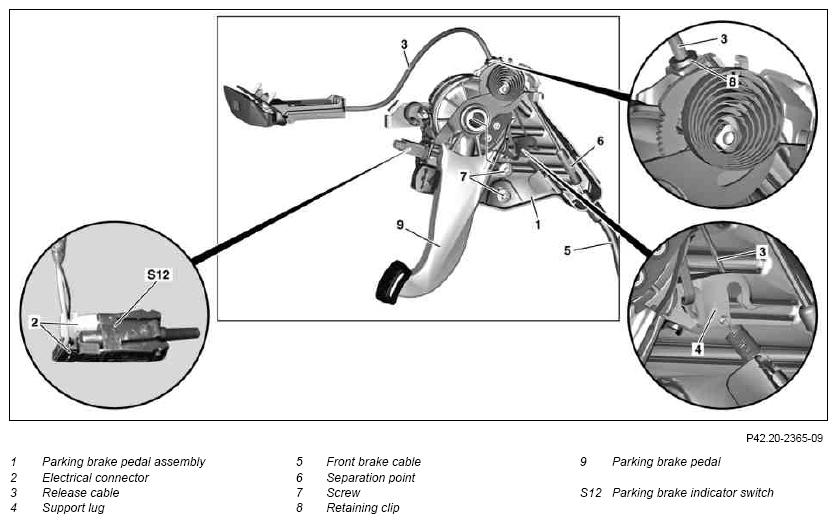

| 3 | Detach cover of parking brake pedal assembly (1) | ||
| 4 | Disconnect electrical connectors (2) at parking brake indicator switch (S12) | ||
| 5 | Unhook release cable (3) from support lug (4) | ||
| 6 | Press separating point (6) down using assembly tool and detach front brake cable (5) | ||
| Fig 3 | |||
| 7 | Remove bolts (7) | *BA42.20-P-1001-01L | |
| 8 | Detach front brake cable (5) from parking brake pedal assembly (1) | Fig 2 | |
| 9 | Unclip retaining clip (8) for release cable (3) and remove parking brake pedal assembly (1) | ||
| 10 | Remove parking brake indicator switch (S12) | When replacing the parking brake pedal assembly (1). | |
| 11 | Install in the reverse order | ||
| 12 | Operate parking brake pedal (9) several times in succession | ||
| Checking | |||
| 13 | Check pedal travel on parking brake pedal (9) | ||
| Adjusting parking brake. | AR42.20-P-0540EW |
PARKING BRAKE
| Number | Designation | Model 207 | Model 212 | Model 218 | |
|---|---|---|---|---|---|
| BA42.20-P-1001-01L | Bolt, foot-operated parking brake pedal assembly at front wall pillar | Nm | 17 | 17 | 17 |
