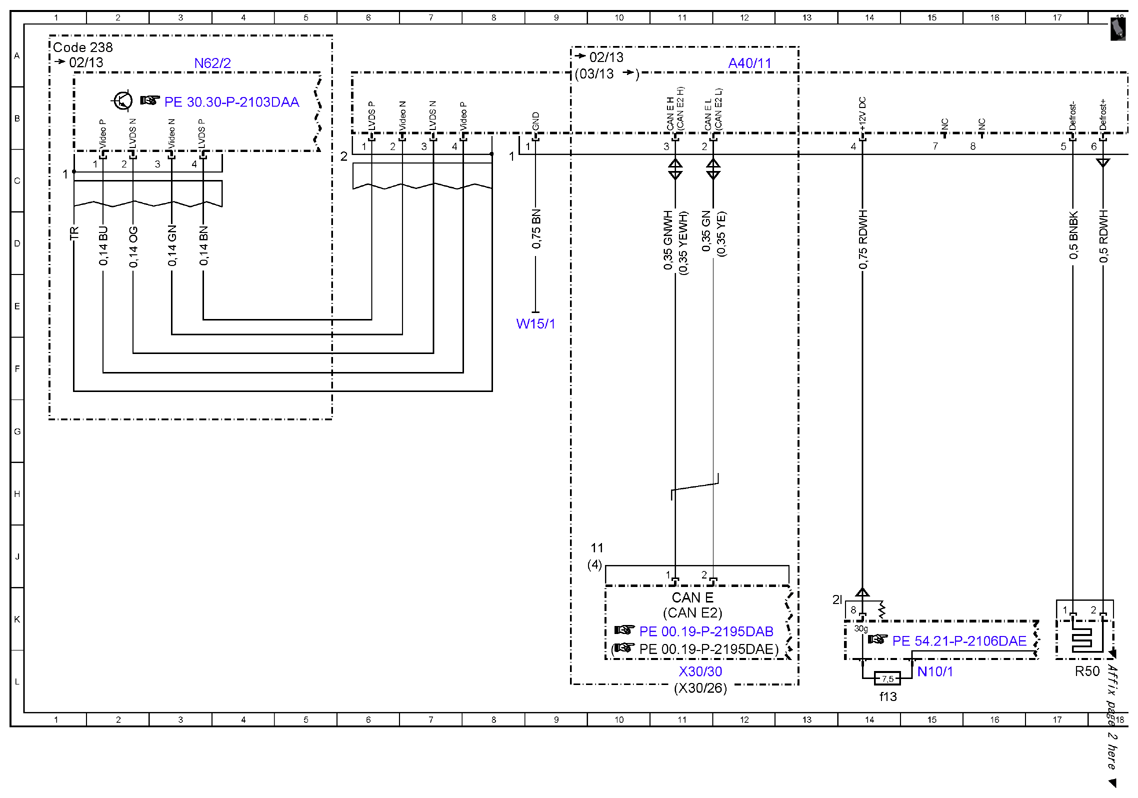

Wiring diagram for multifunction camera - PE54.21-P-2129-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 238 (Active lane keeping Assist) Control unit A40/11
MODEL 212 with CODE 476 (Lane keeping assist) Control unit A40/11
MODEL 212 with CODE 513 (Speed Limit Assist) Control unit A40/11
MODEL 212 with CODE 608 (Adaptive Highbeam Assist) Control unit A40/11
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| A40/11 | Multifunction camera | 12A |
| CAN E | Chassis CAN | 11K |
| CAN E2 | Chassis CAN 2 | 11K |
| Code 238 | Active Lane Keeping Assist | 1A |
| N10/1 | Front SAM control unit with fuse and relay module | 15L |
| N10/1f13 | Fuse 13 | 14L |
| N62/2 | Video and radar sensor system control unit | 3A |
| R50 | Auxiliary heater heating element | 17L |
| W15/1 | Right footwell ground point | 9E |
| X30/26 | Vehicle floor chassis CAN 2 (CAN E2) potential distributor electrical connector | 11L |
| X30/30 | Vehicle floor chassis CAN voltage distributor electrical connector | 11L |
