Function schematic of electrical system of electronic transmission control (ETC) - PE27.19-P-2050-97DAB

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

TRANSMISSION 722.9 (except 722.930/931) in MODEL 212 up to model year 2014

Code: Designation: Position:
1 Wheel speed, signal 5F
1 Wheel speed, signal 15H
1 Wheel speed, signal 10B
10 Trailer recognition, status 8F
10 Trailer recognition, status 19H
10 Trailer recognition, status 24F
11 Electric transmission oil pump, request ON 8J
11 Electric transmission oil pump, request ON 8F
12 Electric transmission oil pump, status 5G
12 Electric transmission oil pump, status 12H
13 Brake light switch, status 10D
14 Output shaft RPM sensor, signal 4H
15 Turbine wheel RPM sensor, signal 3H
16 Internal transmission speed RPM sensor, signal 2H
17 Selection range sensor status 2D
18 Transmission oil temperature sensor, signal 3D
19 Control solenoid valve, actuation 5C
2 Service brake, status 6F
2 Service brake, status 15H
3 Transmission control diagnosis, communication 6F
3 Transmission control diagnosis, communication 19H
3 Transmission control diagnosis, communication 21G
3 Transmission control diagnosis, communication 23J
3 Transmission control diagnosis, communication 23H
3 Transmission control diagnosis, communication 13H
4 Engine control, status 7F
5 DAS [FBS] start enable, status 7F
5 DAS [FBS] start enable, status 16H
6 Circuit 15, status 7F
6 Circuit 15, status 16H
7 Multifunction display, actuation 13H
7 Multifunction display, actuation 19D
8 Engine diagnosis indicator lamp, actuation 13G
8 Engine diagnosis indicator lamp, actuation 19E
9 Transmission control, status 12H
A1 Instrument cluster 20B
A1e58 Engine diagnosis indicator lamp 19A
A1p13 Multifunction display 20A
CAN B Interior CAN 24F
CAN C Drive train CAN 10F
CAN C Drive train CAN 6F
CAN C Drive train CAN 7K
CAN D Diagnostic CAN 22J
CAN E Chassis CAN 13E
CAN E Chassis CAN 19F
CAN E Chassis CAN 20G
CAN E Chassis CAN 16E
L6/1 Left front axle RPM sensor 8B
L6/2 Right front axle RPM sensor 8C
L6/3 Left rear axle RPM sensor 8C
L6/4 Right rear axle RPM sensor 8C
M42 Electric transmission oil pump 11J
N10/1 Front SAM control unit with fuse and relay module 22F
N28/1 Trailer recognition control unit 24B
N3/10 ME-SFI [ME] control unit 16J
N3/10 ME-SFI [ME] control unit 19J
N3/9 CDI control unit 13J
N30/4 Electronic Stability Program control unit 12A
N30/7 Premium Electronic Stability Program control unit 12A
N73 Electronic ignition switch control unit 16A
N89 Transmission oil auxiliary pump control unit 9K
S9/1 Stop lamp switch 9E
U1018 Valid for gasoline engine 276 18J
U1019 Valid for gasoline engine 278 18J
U252 Valid for ECO start/stop function 9J
U74 Valid for diesel engines 12J
U75 Valid for gasoline engines 15J
U909 Valid for DISTRONIC PLUS 11A
U999 Not valid with DISTRONIC PLUS 11A
X11/4 Diagnostic connector 22K
Y3/8n1 Turbine wheel RPM sensor 3J
Y3/8n2 Internal transmission speed RPM sensor 2J
Y3/8n3 Output shaft RPM sensor 4J
Y3/8n4 Fully integrated transmission control unit 3E
Y3/8s1 Selection range sensor 1A
Y3/8s2 Transmission oil temperature sensor 3B
Y3/8y1 Working pressure control solenoid valve 6A
Y3/8y2 Clutch control solenoid valve K1 6A
Y3/8y3 Clutch control solenoid valve K2 6A
Y3/8y4 Clutch control solenoid valve K3 6B
Y3/8y5 Multidisk brake control solenoid valve B1 6B
Y3/8y6 Multidisk brake control solenoid valve B2 6B
Y3/8y7 Multidisk brake control solenoid valve B3 6C
Y3/8y8 Torque converter lockup clutch control solenoid valve 6C

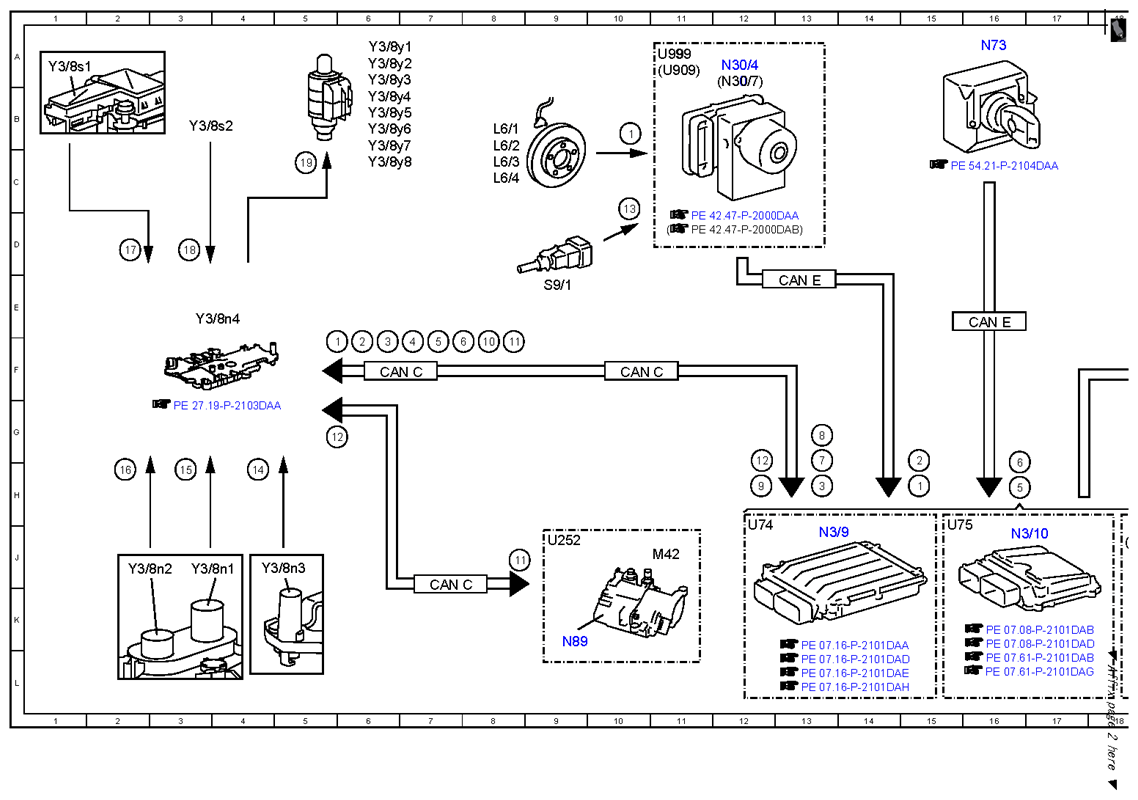

Fig 1: Electronic Transmission Control Function Diagram (1 Of 2)
G10054535Courtesy of MERCEDES-BENZ USA

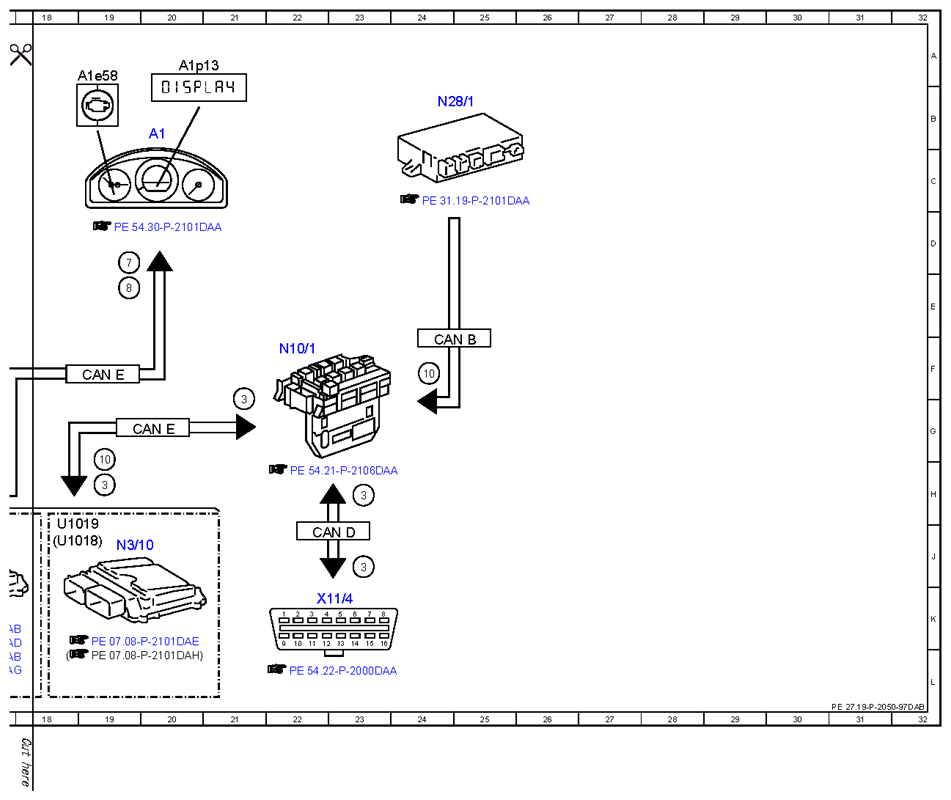

Fig 2: Electronic Transmission Control Function Diagram (2 Of 2)
G10054536Courtesy of MERCEDES-BENZ USA
