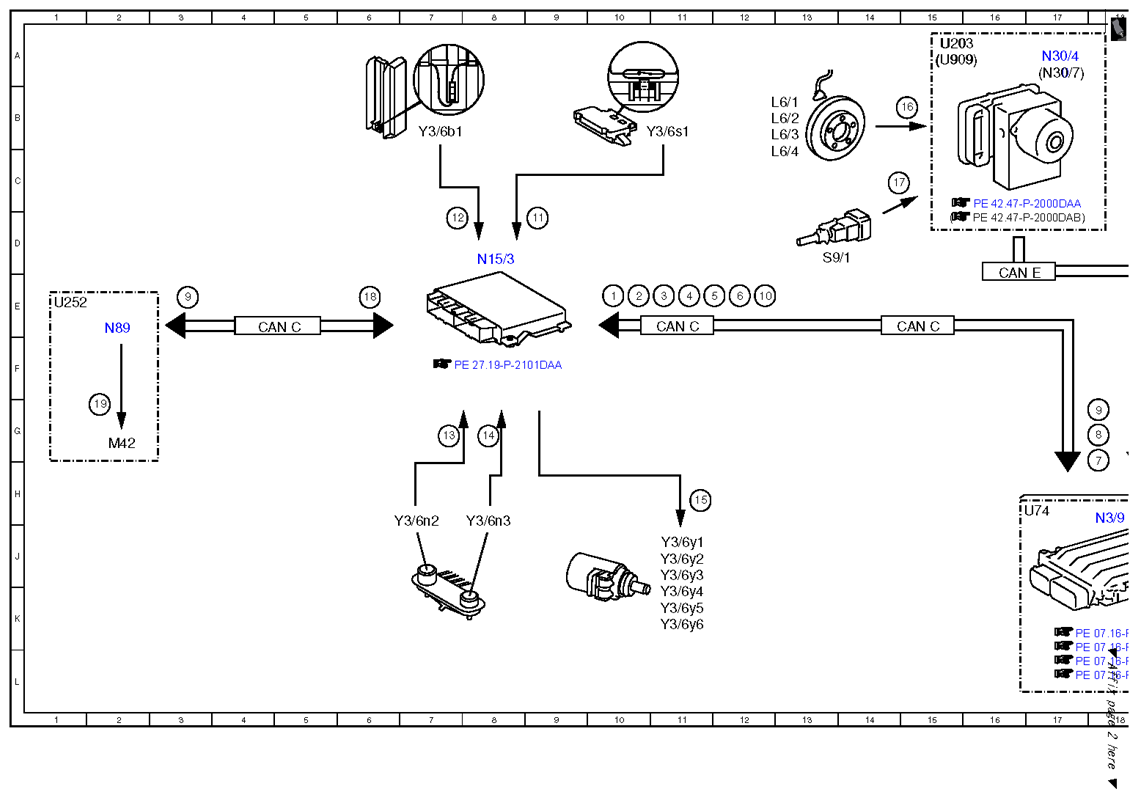

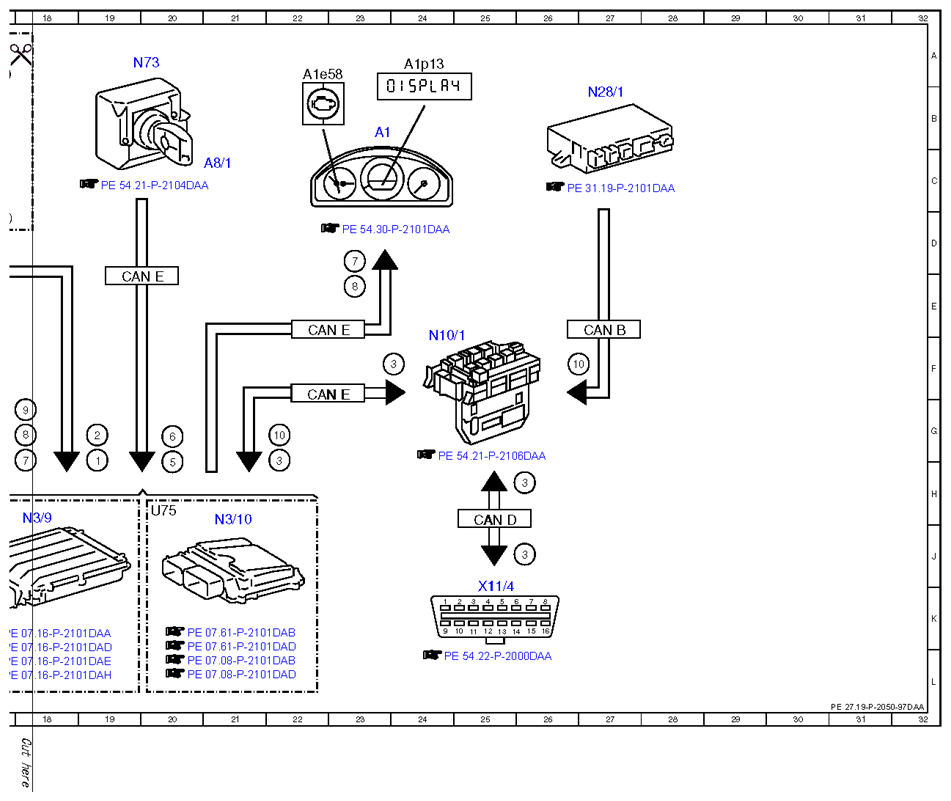

Function schematic of electrical system of electronic transmission control (ETC) - PE27.19-P-2050-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 (except 212.041) with TRANSMISSION 722.6 up to model year 2012 /YoM 11
MODEL 212.041 with TRANSMISSION 722.6
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Vehicle speed, signal | 10E |
| 1 | Vehicle speed, signal | 19H |
| 10 | Trailer recognition, status | 12E |
| 10 | Trailer recognition, status | 22G |
| 10 | Trailer recognition, status | 26F |
| 11 | Starter lockout contact, signal | |
| 12 | Oil temperature sensor, signal | |
| 13 | RPM sensor 2, signal | |
| 14 | RPM sensor 3, signal | |
| 15 | Solenoid valve, actuation | 11H |
| 16 | Wheel speed, signal | |
| 17 | Brake light switch, status | |
| 18 | Electric transmission oil pump, status | |
| 19 | Electric transmission oil pump, actuation | |
| 2 | Service brake, status | 19G |
| 2 | Service brake, status | 10E |
| 3 | Transmission control diagnosis, communication | 22H |
| 3 | Transmission control diagnosis, communication | 26H |
| 3 | Transmission control diagnosis, communication | 26J |
| 3 | Transmission control diagnosis, communication | 24F |
| 3 | Transmission control diagnosis, communication | 11E |
| 4 | Engine control, status | 11E |
| 5 | DAS [FBS] start enable, status | 20H |
| 5 | DAS [FBS] start enable, status | 12E |
| 6 | Circuit 15, status | 20G |
| 6 | Circuit 15, status | 12E |
| 7 | Multifunction display, actuation | 18H |
| 7 | Multifunction display, actuation | 23D |
| 8 | Engine diagnosis indicator lamp, actuation | 23E |
| 8 | Engine diagnosis indicator lamp, actuation | 18G |
| 9 | Transmission control, status | 18G |
| 9 | Transmission control, status | |
| A1 | Instrument cluster | 23B |
| A1e58 | Engine diagnosis indicator lamp | 22A |
| A1p13 | Multifunction display | 24A |
| A8/1 | Transmitter key | 21C |
| CAN B | Interior CAN | 27E |
| CAN C | Drive train CAN | 11E |
| CAN C | Drive train CAN | 15E |
| CAN C | Drive train CAN | 4E |
| CAN D | Diagnostic CAN | 25J |
| CAN E | Chassis CAN | 19E |
| CAN E | Chassis CAN | 16E |
| CAN E | Chassis CAN | 22F |
| CAN E | Chassis CAN | 22E |
| L6/1 | Left front axle rpm sensor | 12B |
| L6/2 | Right front axle rpm sensor | 12B |
| L6/3 | Left rear axle rpm sensor | 12B |
| L6/4 | Right rear axle rpm sensor | 12C |
| M42 | Electric transmission oil pump | 2G |
| N10/1 | Front SAM control unit with fuse and relay module | 24F |
| N15/3 | Electronic transmission control control unit | 8D |
| N28/1 | Trailer recognition control unit | 27B |
| N3/10 | ME-SFI [ME] control unit | 21H |
| N3/9 | CDI control unit | 18H |
| N30/4 | Electronic Stability Program control unit | 17A |
| N30/7 | Premium Electronic Stability Program control unit | 17A |
| N73 | Electronic ignition switch control unit | 19A |
| N89 | Transmission oil auxiliary pump control unit | 2E |
| S9/1 | Stop lamp switch | 13D |
| U203 | Valid without DISTRONIC PLUS | 15A |
| U252 | Valid for ECO start/stop function | 1E |
| U74 | Valid for diesel engines | 16H |
| U75 | Valid for gasoline engines | 20H |
| U909 | Valid for DISTRONIC PLUS | 15A |
| X11/4 | Diagnostic connector | 25K |
| Y3/6b1 | Transmission oil temperature sensor | 7B |
| Y3/6n2 | RPM sensor 2 | 7J |
| Y3/6n3 | RPM sensor 3 | 8J |
| Y3/6s1 | Starter lockout contact | 11B |
| Y3/6y1 | Modulating pressure control solenoid valve | 11J |
| Y3/6y2 | Shift pressure control solenoid valve | 11J |
| Y3/6y3 | 1-2 and 4-5 gearshift solenoid valve | 11J |
| Y3/6y4 | 3-4 gearshift solenoid valve | 11K |
| Y3/6y5 | 2-3 gearshift solenoid valve | 11K |
| Y3/6y6 | Torque converter lockup clutch control solenoid valve | 11K |
