Electrical function schematic, fully integrated transmission control - PE27.19-P-2061-97DAH

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

TRANSMISSION 725.0 in MODEL 212

Code: Designation: Position:
1 Circuit 87, status 6E
1 Circuit 87, status 17F
10 Trailer recognition, status 7F
10 Trailer recognition, status 17F
10 Trailer recognition, status 26E
11 Park pawl position sensor, signal 3D
12 DIRECT SELECT lever, status 15K
12 DIRECT SELECT lever, status 7F
12 DIRECT SELECT lever, status 22J
13 Electric transmission oil pump, request ON 7F
14 Electric transmission oil pump, status 12F
15 Wheel speed, signal 10B
15 Wheel speed, signal 15G
15 Wheel speed, signal 8E
16 Brake light switch, status 10C
17 Park pawl lift solenoid, actuation 6H
18 Output shaft RPM sensor, signal 5G
19 Turbine wheel RPM sensor, signal 4G
2 Service brake, status 7E
2 Service brake, status 15F
20 Internal transmission speed RPM sensor, signal 3G
21 Oil pressure sensor, status 3F
22 Electric transmission oil pump, actuation 2E
24 Transmission oil temperature sensor, signal 4D
25 Solenoid, actuation 6C
27 Accelerator pedal sensor, signal 14K
28 Instrument cluster, message 22D
28 Instrument cluster, message 12F
29 Instrument cluster, request 23D
29 Instrument cluster, request 12F
3 Transmission control diagnosis, communication 7E
3 Transmission control diagnosis, communication 17G
3 Transmission control diagnosis, communication 23F
3 Transmission control diagnosis, communication 25J
3 Transmission control diagnosis, communication 25G
3 Transmission control diagnosis, communication 13G
30 Automatic transmission mode button, status 8F
30 Automatic transmission mode button, status 17G
30 Automatic transmission mode button, status 26F
4 Engine control, status 7E
5 DAS [FBS] start enable, status 8E
5 DAS [FBS] start enable, status 16G
6 Circuit 15, status 6F
6 Circuit 15, status 16F
7 Multifunction display, actuation 22C
8 Engine diagnosis indicator lamp, actuation 19B
9 Transmission control, status 12G
A1 Instrument cluster 20B
A1e58 Engine diagnosis indicator lamp 18B
A1p13 Multifunction display 22A
B37 Accelerator pedal sensor 12K
CAN B Interior CAN 27E
CAN C Drive train CAN 10F
CAN C Drive train CAN 7F
CAN D Diagnostic CAN 25H
CAN E1 Chassis CAN 1 13E
CAN E1 Chassis CAN 1 20F
CAN E1 Chassis CAN 1 15E
CAN E1 Chassis CAN 1 18L
CAN E2 Chassis CAN 2 24C
L6/1 Left front axle RPM sensor 8B
L6/2 Right front axle RPM sensor 8B
L6/3 Left rear axle RPM sensor 8B
L6/4 Right rear axle RPM sensor 8B
LIN 1 Instrument panel LIN 28H
M42 Electric transmission oil pump 1C
N10/1 Front SAM control unit with fuse and relay module 25E
N28/1 Trailer recognition control unit 27B
N3/9 CDI control unit 15G
N30/4 Electronic Stability Program control unit 12A
N30/7 Premium Electronic Stability Program control unit 12A
N73 Electronic ignition switch control unit 15A
N80 Steering column module control unit 22K
S16/12 Automatic transmission mode button 28J
S16/13 DIRECT SELECT lever 22H
S9/1 Stop lamp switch 9C
U1 Valid for USA 13H
U43 Valid for ECE 13G
X11/4 Diagnostic connector 25J
Y3/8b5 Pressure sensor 1G
Y3/8l1 Park pawl lift solenoid 7H
Y3/8n1 Turbine wheel RPM sensor 4J
Y3/8n2 Internal transmission speed RPM sensor 3J
Y3/8n3 Output shaft RPM sensor 5J
Y3/8n4 Fully integrated transmission control unit 4E
Y3/8s2 Transmission oil temperature sensor 4A
Y3/8s4 Park pawl position sensor 2B
Y3/8y12 Lubricating pressure solenoid 7A
Y3/8y13 K81 clutch control solenoid 7A
Y3/8y14 K38 clutch control solenoid 7A
Y3/8y15 K27 clutch control solenoid 7B
Y3/8y16 B08 multidisk brake control solenoid 7B
Y3/8y17 B05 multidisk brake control solenoid 7B
Y3/8y18 B06 multidisk brake control solenoid 7B
Y3/8y19 Working pressure solenoid 7C
Y3/8y20 Torque converter lockup clutch solenoid 7C

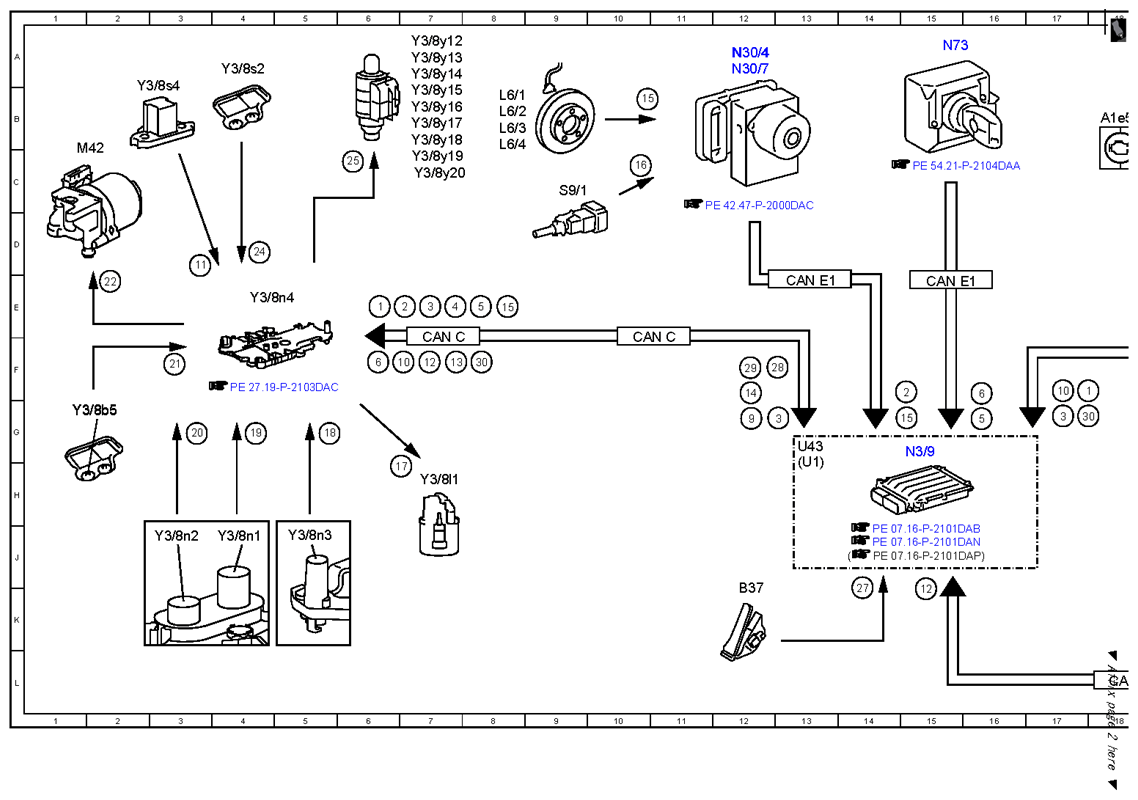

Fig 1: Electrical Function Schematic (1 Of 2)
G10054551Courtesy of MERCEDES-BENZ USA

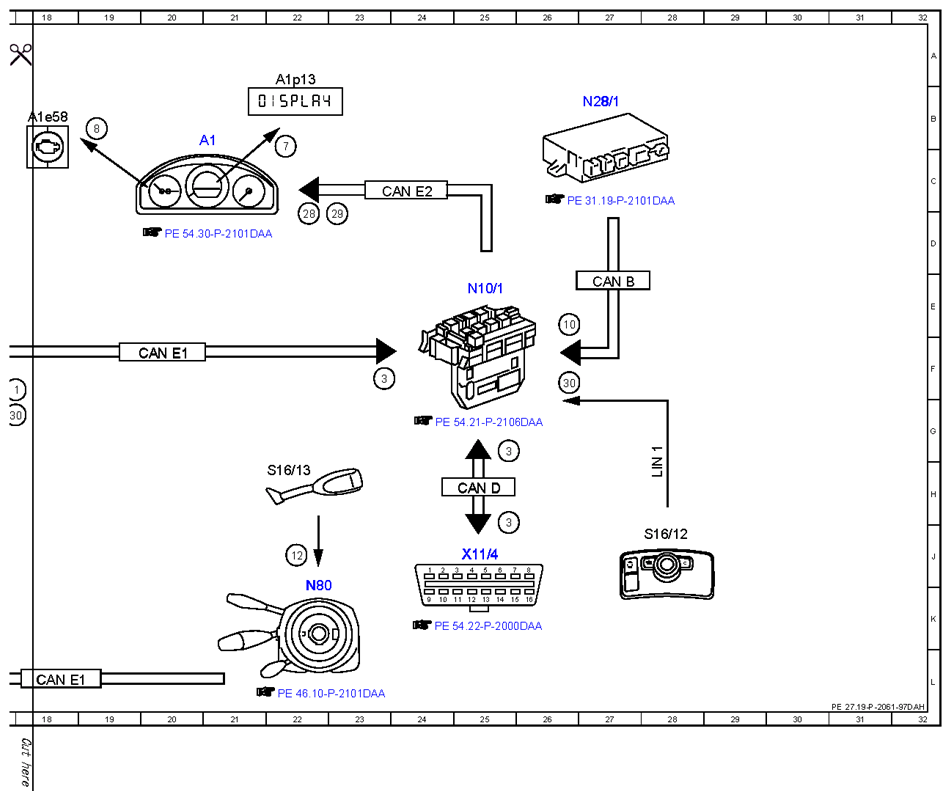

Fig 2: Electrical Function Schematic (2 Of 2)
G10054552Courtesy of MERCEDES-BENZ USA
