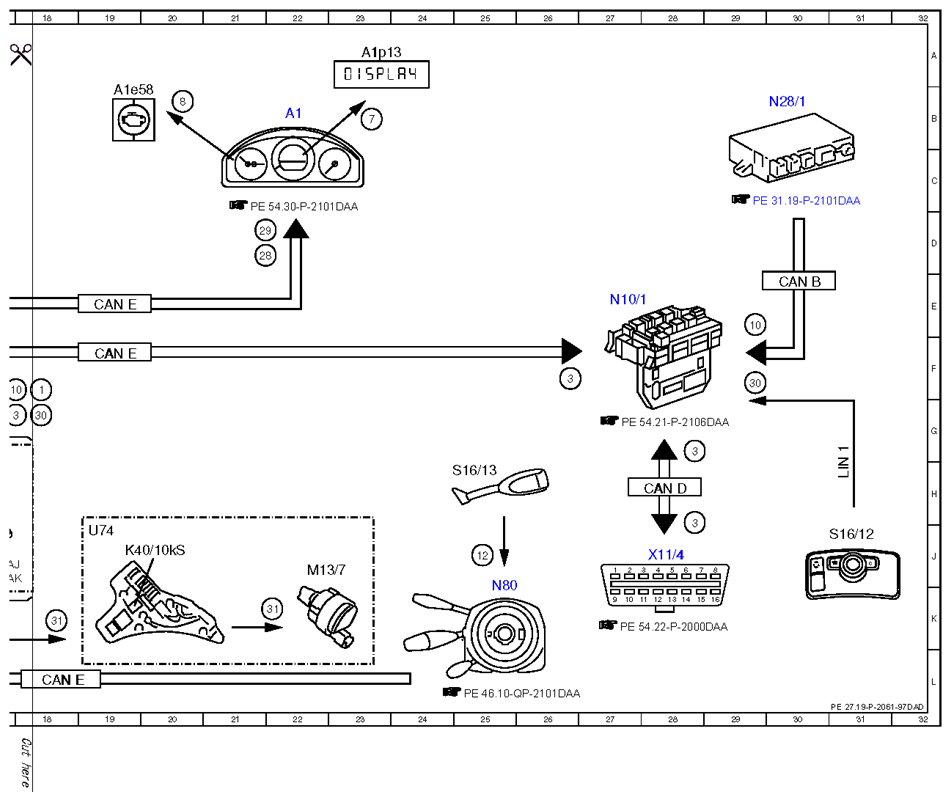

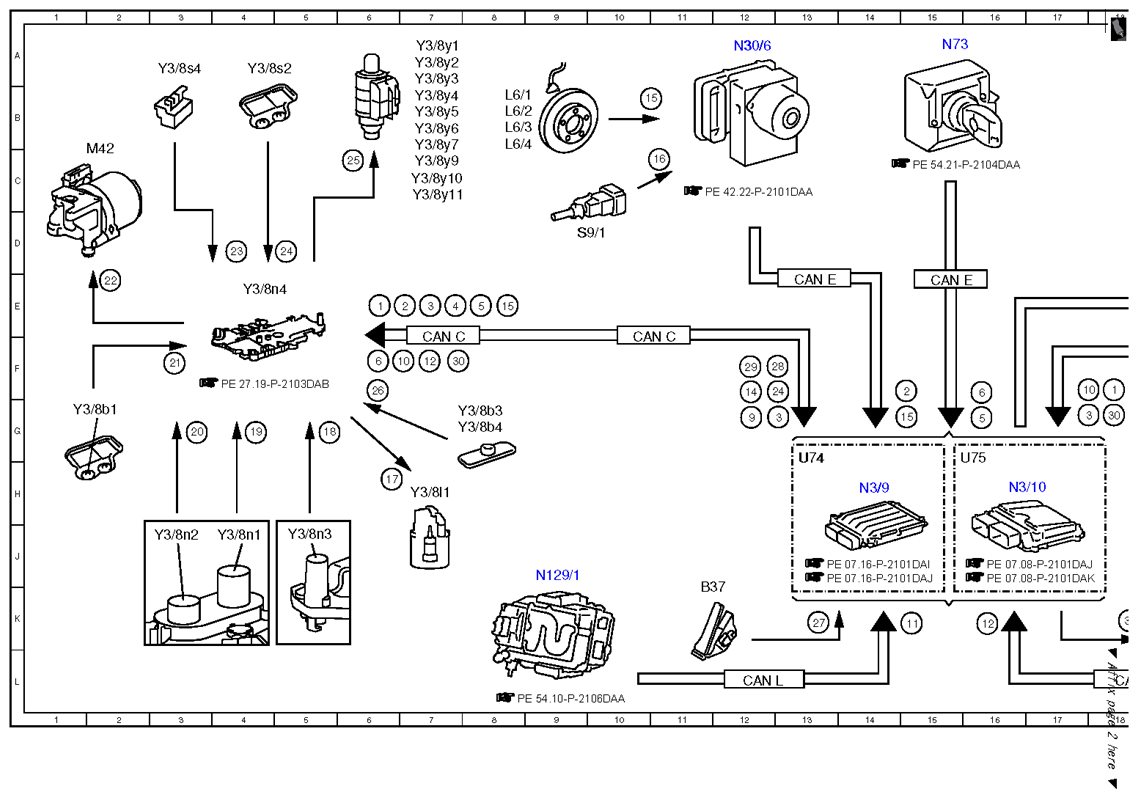

Electrical function schematic, fully integrated transmission control - PE27.19-P-2061-97DAD
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
TRANSMISSION 724.206/208 in MODEL 212 up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 87, status | 6E |
| 1 | Circuit 87, status | 18F |
| 10 | Trailer recognition, status | 7F |
| 10 | Trailer recognition, status | 17F |
| 10 | Trailer recognition, status | 29E |
| 11 | Electric machine, status | 15K |
| 12 | DIRECT SELECT lever, status | 16K |
| 12 | DIRECT SELECT lever, status | 7F |
| 12 | DIRECT SELECT lever, status | 25J |
| 14 | Electric transmission oil pump, status | 12F |
| 15 | Wheel speed, signal | 10B |
| 15 | Wheel speed, signal | 15G |
| 15 | Wheel speed, signal | 8E |
| 16 | Brake light switch, status | 11C |
| 17 | Park pawl lift solenoid, actuation | 6H |
| 18 | Output shaft rpm sensor, signal | 5G |
| 19 | Turbine wheel rpm sensor, signal | 4G |
| 2 | Service brake, status | 7E |
| 2 | Service brake, status | 15F |
| 20 | Internal transmission speed rpm sensor, signal | 3G |
| 21 | Oil pressure sensor, status | 3F |
| 22 | Electric transmission oil pump, actuation | 2E |
| 23 | Park pawl position sensor, signal | 4D |
| 24 | Transmission oil temperature sensor, signal | 5D |
| 24 | Transmission oil temperature sensor, signal | 12F |
| 25 | Control solenoid valve, actuation | 6C |
| 26 | Oil pressure switch, status | 6F |
| 27 | Accelerator pedal sensor, signal | 13K |
| 28 | Instrument cluster, message | 21D |
| 28 | Instrument cluster, message | 12F |
| 29 | Instrument cluster, request | 21D |
| 29 | Instrument cluster, request | 12F |
| 3 | Transmission control diagnosis, communication | 7E |
| 3 | Transmission control diagnosis, communication | 17G |
| 3 | Transmission control diagnosis, communication | 26F |
| 3 | Transmission control diagnosis, communication | 28J |
| 3 | Transmission control diagnosis, communication | 28G |
| 3 | Transmission control diagnosis, communication | 13G |
| 30 | Automatic transmission mode button, status | 7F |
| 30 | Automatic transmission mode button, status | 18G |
| 30 | Automatic transmission mode button, status | 29F |
| 31 | Transmission oil cooling coolant circulation pump, actuation | 18K |
| 31 | Transmission oil cooling coolant circulation pump, actuation | 22K |
| 4 | Engine control, status | 7E |
| 5 | DAS [FBS] start enable, status | 8E |
| 5 | DAS [FBS] start enable, status | 16G |
| 6 | Circuit 15, status | 6F |
| 6 | Circuit 15, status | 16F |
| 7 | Multifunction display, actuation | 23B |
| 8 | Engine diagnosis indicator lamp, actuation | 20B |
| 9 | Transmission control, status | 12G |
| A1 | Instrument cluster | 22B |
| A1e58 | Engine diagnosis indicator lamp | 19B |
| A1p13 | Multifunction display | 23A |
| B37 | Accelerator pedal sensor | 11K |
| CAN B | Interior CAN | 30E |
| CAN C | Drive train CAN | 10F |
| CAN C | Drive train CAN | 7F |
| CAN D | Diagnostic CAN | 28H |
| CAN E | Chassis CAN | 13E |
| CAN E | Chassis CAN | 19E |
| CAN E | Chassis CAN | 19F |
| CAN E | Chassis CAN | 15E |
| CAN E | Chassis CAN | 18L |
| CAN L | Hybrid CAN | 12L |
| K40/10kS | Transmission oil cooling coolant circulation pump relay | 20J |
| L6/1 | Left front axle rpm sensor | 8B |
| L6/2 | Right front axle rpm sensor | 8B |
| L6/3 | Left rear axle rpm sensor | 8B |
| L6/4 | Right rear axle rpm sensor | 8B |
| LIN 1 | Instrument panel LIN | 31H |
| M13/7 | Transmission oil cooling coolant circulation pump | 22J |
| M42 | Electric transmission oil pump | 2C |
| N10/1 | Front SAM control unit with fuse and relay module | 27E |
| N129/1 | Power electronics control unit | 9J |
| N28/1 | Trailer recognition control unit | 30B |
| N3/10 | ME-SFI [ME] control unit | 16H |
| N3/9 | CDI control unit | 14H |
| N30/6 | Regenerative braking system control unit | 12A |
| N73 | Electronic ignition switch control unit | 15A |
| N80 | Steering column module control unit | 25K |
| S16/12 | Automatic transmission mode button | 31J |
| S16/13 | DIRECT SELECT lever | 25H |
| S9/1 | Stop lamp switch | 9D |
| U74 | Valid for diesel engines | 13H |
| U74 | Valid for diesel engines | 19J |
| U75 | Valid for gasoline engines | 15H |
| X11/4 | Diagnostic connector | 28J |
| Y3/8b1 | Wet clutch oil pressure sensor | 1G |
| Y3/8b3 | Oil pressure switch D/R 1 | 8G |
| Y3/8b4 | Oil pressure switch D/R 2 | 8G |
| Y3/8l1 | Park pawl lift solenoid | 7H |
| Y3/8n1 | Turbine wheel rpm sensor | 4J |
| Y3/8n2 | Internal transmission speed rpm sensor | 3J |
| Y3/8n3 | Output shaft rpm sensor | 5J |
| Y3/8n4 | Fully integrated transmission control unit | 4E |
| Y3/8s2 | Transmission oil temperature sensor | 4A |
| Y3/8s4 | Park pawl position sensor | 3A |
| Y3/8y1 | Working pressure control solenoid valve | 7A |
| Y3/8y10 | D/R switchover valve | 7C |
| Y3/8y11 | Park pawl switchover valve | 7C |
| Y3/8y2 | Clutch control solenoid valve K1 | 7A |
| Y3/8y3 | Clutch control solenoid valve K2 | 7A |
| Y3/8y4 | Clutch control solenoid valve K3 | 7B |
| Y3/8y5 | Multidisk brake control solenoid valve B1 | 7B |
| Y3/8y6 | Multidisk brake control solenoid valve B2 | 7B |
| Y3/8y7 | Multidisk brake control solenoid valve B3 | 7C |
| Y3/8y9 | Wet clutch control solenoid valve | 7C |
