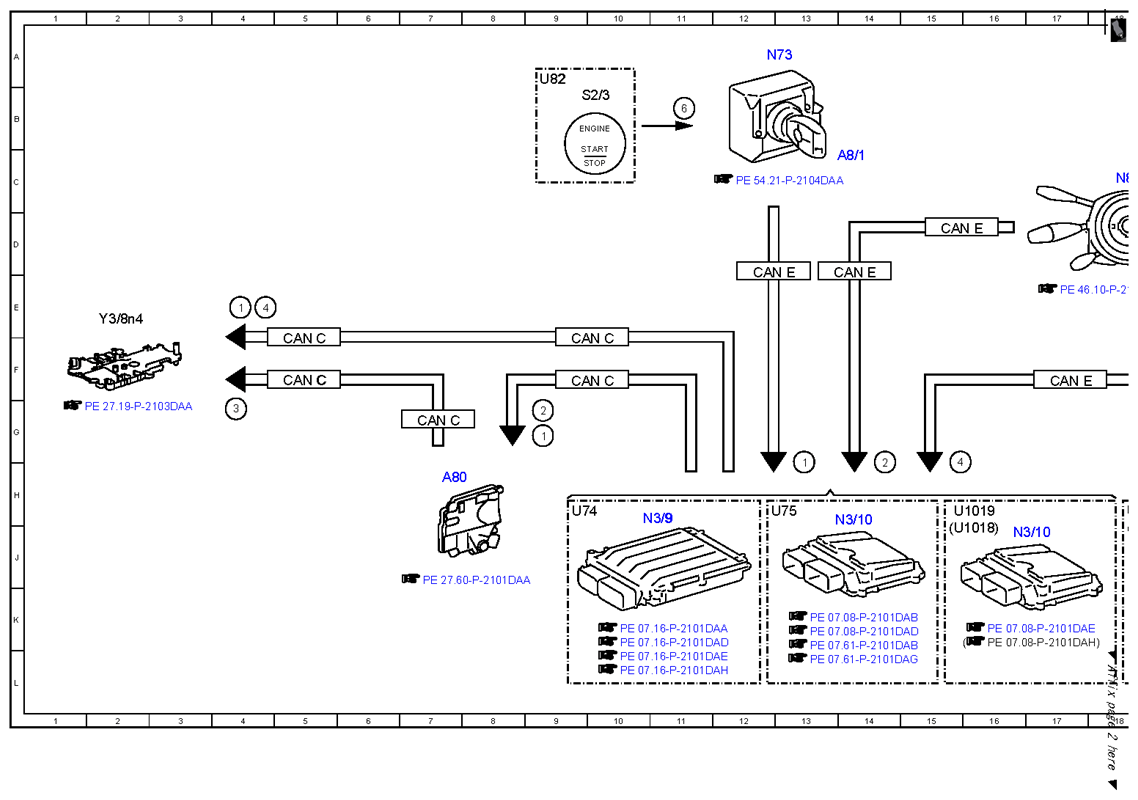

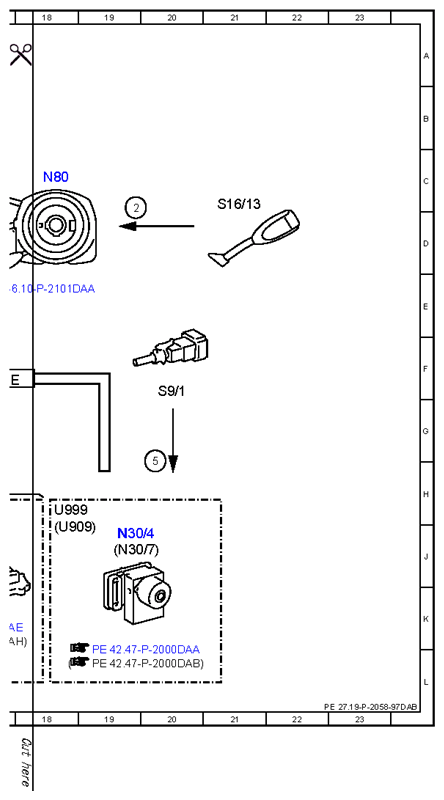

Electrical function schematic, Key-P - PE27.19-P-2058-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
TRANSMISSION 722.9 (except 722.930/931) in MODEL 212 up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 9G |
| 1 | Circuit 15, status | 4E |
| 1 | Circuit 15, status | 13H |
| 2 | DIRECT SELECT lever, status | 9G |
| 2 | DIRECT SELECT lever, status | 14H |
| 2 | DIRECT SELECT lever, status | 19D |
| 3 | Range selection position, status | 4G |
| 4 | Service brake, status | 4E |
| 4 | Service brake, status | 15H |
| 5 | Brake light switch, status | 20H |
| 6 | KEYLESS-GO start/stop button, status | 11B |
| A8/1 | Transmitter key | 14C |
| A80 | Intelligent servo module for DIRECT SELECT | 7H |
| CAN C | Drive train CAN | 7G |
| CAN C | Drive train CAN | 5F |
| CAN C | Drive train CAN | 9F |
| CAN C | Drive train CAN | 5F |
| CAN C | Drive train CAN | 9F |
| CAN E | Chassis CAN | 17F |
| CAN E | Chassis CAN | 12E |
| CAN E | Chassis CAN | 14E |
| CAN E | Chassis CAN | 15D |
| N3/10 | ME-SFI [ME] control unit | 13H |
| N3/10 | ME-SFI [ME] control unit | 16J |
| N3/9 | CDI control unit | 10H |
| N30/4 | Electronic Stability Program control unit | 19J |
| N30/7 | Premium Electronic Stability Program control unit | 19J |
| N73 | Electronic ignition switch control unit | 12A |
| N80 | Steering column module control unit | 18C |
| S16/13 | DIRECT SELECT lever | 21C |
| S2/3 | KEYLESS GO start/stop button | 10B |
| S9/1 | Stop lamp switch | 20F |
| U1018 | Valid for gasoline engine 276 | 15J |
| U1019 | Valid for gasoline engine 278 | 15H |
| U74 | Valid for diesel engines | 9H |
| U75 | Valid for gasoline engines | 12H |
| U82 | Valid for KEYLESS GO | 9A |
| U909 | Valid for DISTRONIC PLUS | 18J |
| U999 | Not valid with DISTRONIC PLUS | 18H |
| Y3/8n4 | Fully integrated transmission control unit | 2E |
