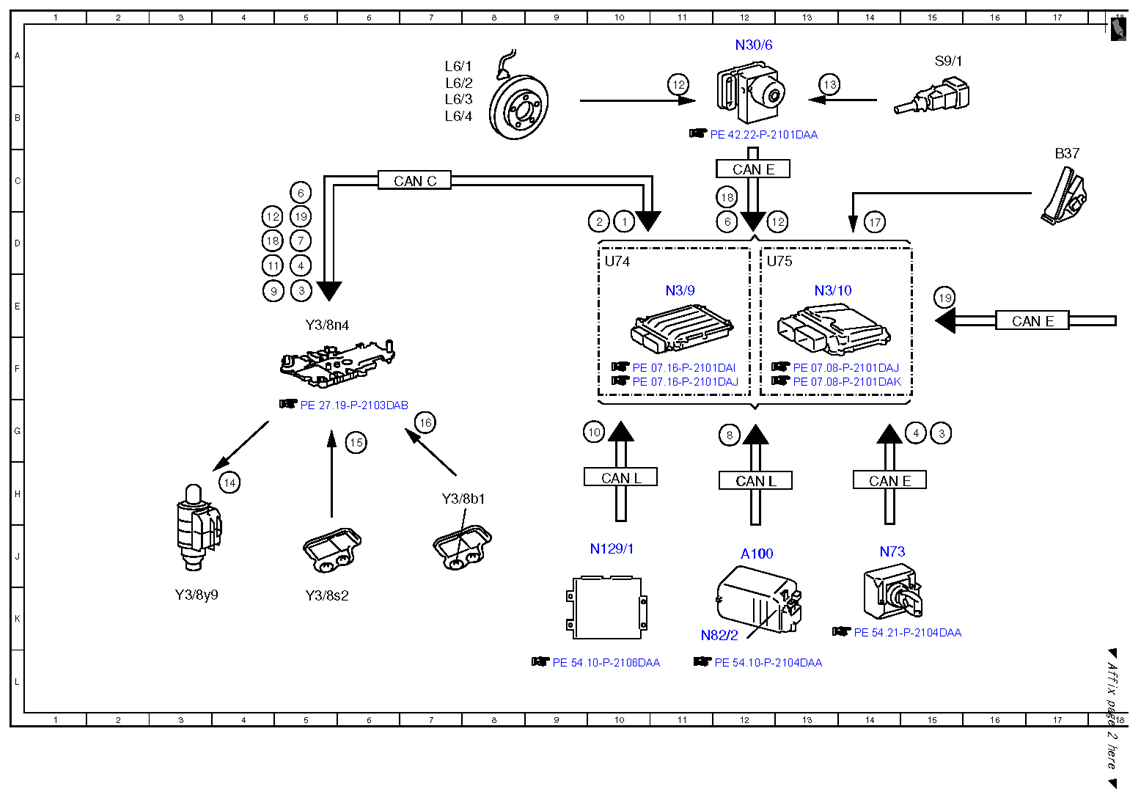

Electrical function schematic for wet clutch control - PE27.19-P-2063-97DAD
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
TRANSMISSION 724.206/208 in MODEL 212 up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wet clutch, status | 10D |
| 10 | Electric machine, status | 10G |
| 11 | Wet clutch, request | 4D |
| 12 | Wheel speed, signal | 11B |
| 12 | Wheel speed, signal | 12D |
| 12 | Wheel speed, signal | 4D |
| 13 | Brake light switch, status | 13B |
| 14 | Control solenoid valve, actuation | 4H |
| 15 | Transmission oil temperature sensor, signal | 6G |
| 16 | Oil pressure sensor, status | 7G |
| 17 | Accelerator pedal sensor, signal | 14D |
| 18 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 4D |
| 18 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 12C |
| 19 | Steering angle, signal | 5D |
| 19 | Steering angle, signal | 15E |
| 2 | Transmission control, status | 10D |
| 3 | Circuit 15, status | 15G |
| 3 | Circuit 15, status | 5E |
| 4 | DAS [FBS] start enable, status | 15G |
| 4 | DAS [FBS] start enable, status | 5D |
| 6 | Service brake, status | 12D |
| 6 | Service brake, status | 5C |
| 7 | Wet clutch specified crawl torque, request | 5D |
| 8 | High-voltage battery, status | 12G |
| 9 | Engine control, status | 4E |
| A100 | High-voltage battery module | 12J |
| B37 | Accelerator pedal sensor | 17C |
| CAN C | Drive train CAN | 7C |
| CAN E | Chassis CAN | 12C |
| CAN E | Chassis CAN | 14H |
| CAN E | Chassis CAN | 16E |
| CAN L | Hybrid CAN | 10H |
| CAN L | Hybrid CAN | 12H |
| L6/1 | Left front axle rpm sensor | 7A |
| L6/2 | Right front axle rpm sensor | 7B |
| L6/3 | Left rear axle rpm sensor | 7B |
| L6/4 | Right rear axle rpm sensor | 7B |
| N129/1 | Power electronics control unit | 10J |
| N3/10 | ME-SFI [ME] control unit | 13E |
| N3/9 | CDI control unit | 11E |
| N30/6 | Regenerative braking system control unit | 12A |
| N73 | Electronic ignition switch control unit | 14J |

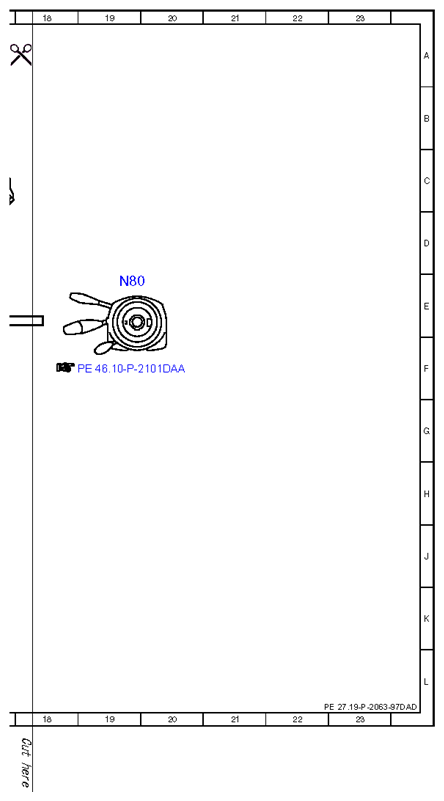

| N80 | Steering column module control unit | 19E |
| N82/2 | Battery management system control unit | 11K |
| S9/1 | Stop lamp switch | 15A |
| U74 | Valid for diesel engines | 10D |
| U75 | Valid for gasoline engines | 12D |
| Y3/8b1 | Wet clutch oil pressure sensor | 7H |
| Y3/8n4 | Fully integrated transmission control unit | 5E |
| Y3/8s2 | Transmission oil temperature sensor | 5K |
| Y3/8y9 | Wet clutch control solenoid valve | 3K |
