Electrical function schematic for shift operation - PE27.19-P-2057-97DAH

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

TRANSMISSION 725.0 in MODEL 212

Code: Designation: Position:
1 Automatic transmission mode button, status 6E
1 Automatic transmission mode button, status 18G
1 Automatic transmission mode button, status 26F
10 Engine control, status 7E
11 Multifunction display, actuation 28C
12 Park pawl position sensor, signal 3D
14 Output shaft RPM sensor, signal 5H
15 Turbine wheel RPM sensor, signal 4H
16 Internal transmission speed RPM sensor, signal 3H
17 Oil pressure sensor, status 3F
18 Park pawl lift solenoid, actuation 1E
2 Steering wheel gearshift button, status 16G
2 Steering wheel gearshift button, status 8E
2 Steering wheel gearshift button, status 13C
20 Transmission oil temperature sensor, signal 4D
21 Solenoid, actuation 5C
22 Instrument cluster, message 15F
22 Instrument cluster, message 26C
23 Instrument cluster, request 15F
23 Instrument cluster, request 26D
25 Circuit 87, status 18G
25 Circuit 87, status 8E
3 DIRECT SELECT lever, status 6E
3 DIRECT SELECT lever, status 16G
3 DIRECT SELECT lever, status 13C
4 Engine torque, reduce request 15H
5 Shift stage, status 15G
6 Gear range, status 15G
7 Gear indicator, actuation 27B
8 Transmission mode display, actuation 23D
9 Shift point, increase request 7E
A1 Instrument cluster 25A
A1p12 Gear indicator 29A
A1p13 Multifunction display 28D
A1p16 Transmission mode display 22C
CAN C Drive train CAN 10F
CAN E1 Chassis CAN 1 19F
CAN E1 Chassis CAN 1 16E
CAN E2 Chassis CAN 2 25D
LIN 1 Instrument panel LIN 27F
LIN E1 Steering LIN 12C
N10/1 Front SAM control unit with fuse and relay module 25E
N135 Steering wheel electronics 10D
N3/9 CDI control unit 16J
N80 Steering column module control unit 16B
S110/1 Steering wheel downshift button 8B
S111/1 Steering wheel upshift button 10B
S16/12 Automatic transmission mode button 29F
S16/13 DIRECT SELECT lever 11D
U1 Valid for USA 14H
U43 Valid for ECE 14H
Y3/8b5 Pressure sensor 1G
Y3/8l1 Park pawl lift solenoid 1D
Y3/8n1 Turbine wheel RPM sensor 4J
Y3/8n2 Internal transmission speed RPM sensor 3J
Y3/8n3 Output shaft RPM sensor 5J
Y3/8n4 Fully integrated transmission control unit 4E
Y3/8s2 Transmission oil temperature sensor 3A
Y3/8s4 Park pawl position sensor 2B
Y3/8y12 Lubricating pressure solenoid 7A
Y3/8y13 K81 clutch control solenoid 7A
Y3/8y14 K38 clutch control solenoid 7A
Y3/8y15 K27 clutch control solenoid 7B
Y3/8y16 B08 multidisk brake control solenoid 7B
Y3/8y17 B05 multidisk brake control solenoid 7B
Y3/8y18 B06 multidisk brake control solenoid 7B
Y3/8y19 Working pressure solenoid 7C
Y3/8y20 Torque converter lockup clutch solenoid 7C

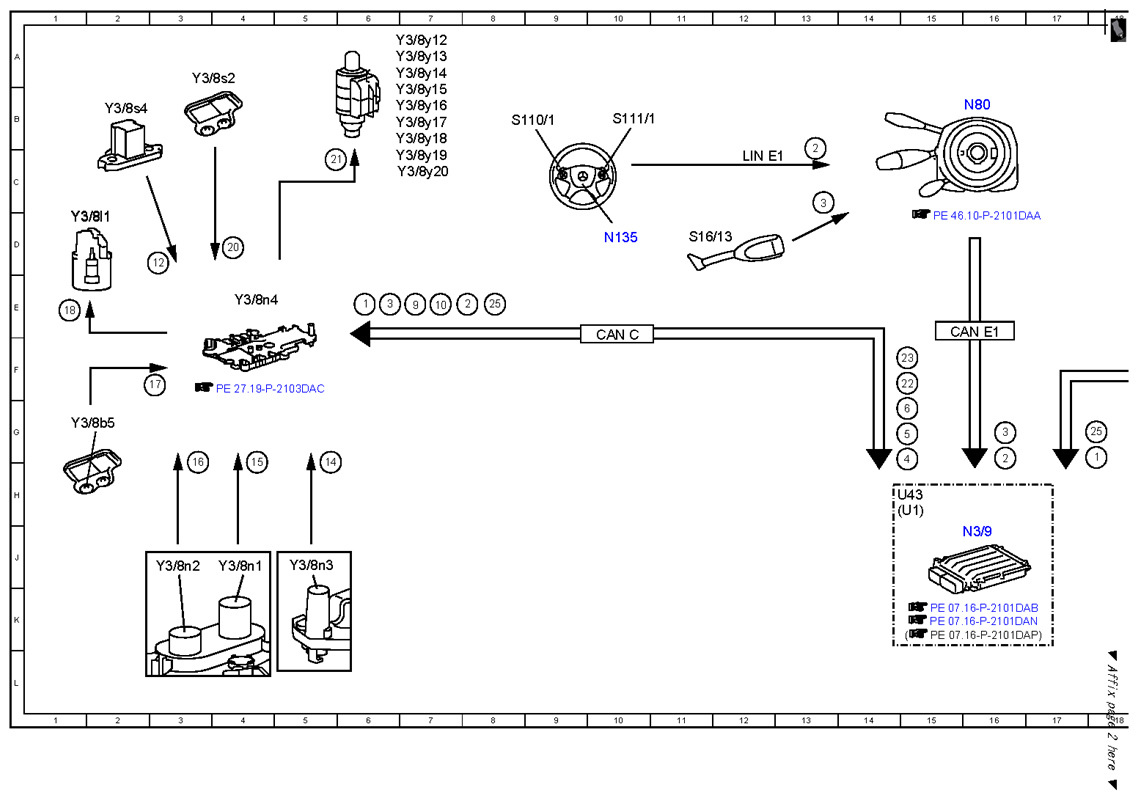

Fig 1: Shift Operation Function Diagram (1 Of 2)
G10054543Courtesy of MERCEDES-BENZ USA

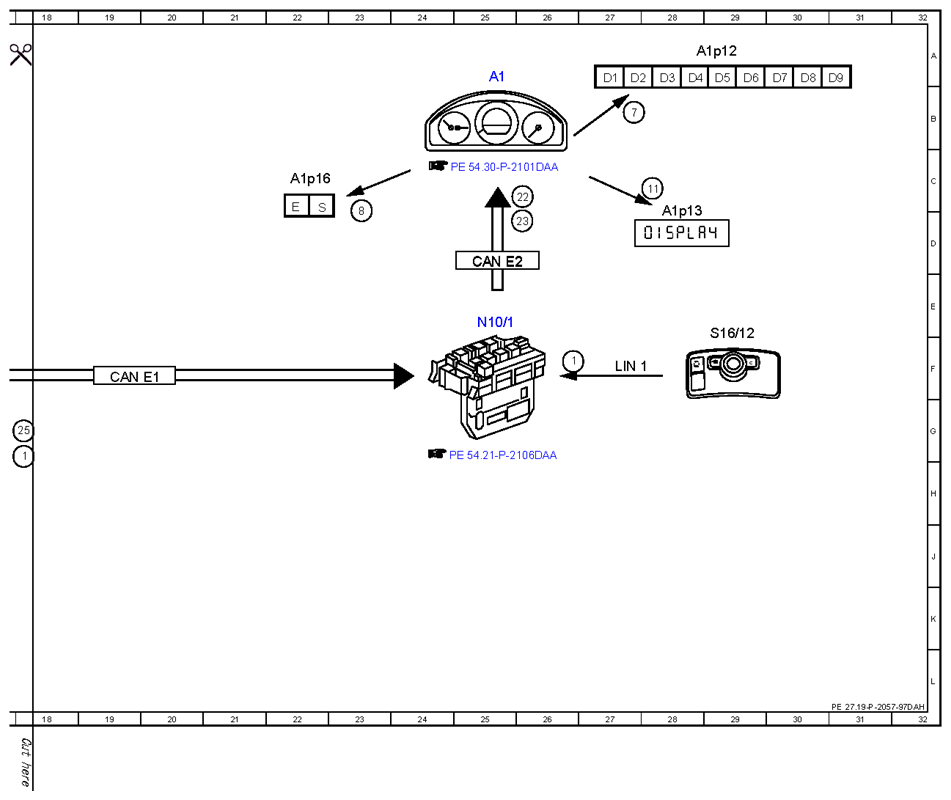

Fig 2: Shift Operation Function Diagram (2 Of 2)
G10054544Courtesy of MERCEDES-BENZ USA
