Electrical function schematic for shift operation - PE27.19-P-2057-97DAF

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

TRANSMISSION 722.930/931 in MODEL 212 as of model year 2014

Code: Designation: Position:
1 Selection range sensor status 5D
10 Selector lever position, status 8G
10 Selector lever position, status 3H
10 Selector lever position, status 27G
11 Intelligent servo module, status 4F
12 AMG button status 20D
12 AMG button status 8D
12 AMG button status 12B
13 Transmission mode rotary switch status 20E
13 Transmission mode rotary switch status 8D
13 Transmission mode rotary switch status 12B
14 Multifunction display, actuation 20B
15 Brake light switch, status 9F
15 Brake light switch, status 32F
15 Brake light switch, status 37K
16 Transmission control, request 27F
16 Transmission control, request 36H
18 Circuit 15, status 31E
18 Circuit 15, status 9F
18 Circuit 15, status 14H
19 Control solenoid valve, actuation 7C
2 Oil temperature sensor, signal 6D
20 Instrument cluster, message 21C
20 Instrument cluster, message 27F
20 Instrument cluster, message 24D
21 Instrument cluster, request 21C
21 Instrument cluster, request 26F
21 Instrument cluster, request 25D
22 Gear indicator, actuation 18B
23 Yaw rate, lateral and longitudinal acceleration sensor, signal 34H
3 Turbine wheel rpm sensor, signal 5H
4 Internal transmission speed rpm sensor, signal 6H
5 Output shaft rpm sensor, signal 7H
6 Accelerator pedal, status 30J
7 Engine control, request 8F
8 Steering wheel gearshift button, status 8F
8 Steering wheel gearshift button, status 30E
8 Steering wheel gearshift button, status 30B
9 Wheel speed, signal 32F
9 Wheel speed, signal 37H
9 Wheel speed, signal 9F
A1 Instrument cluster 19B
A1p12 Gear indicator 17A
A1p13 Multifunction display 19A
A80 Intelligent servo module for DIRECT SELECT 2J
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 32K
B37 Accelerator pedal sensor 29K
CAN C Drive train CAN 10F
CAN C Drive train CAN 3F
CAN C Drive train CAN 18G
CAN C Drive train CAN 10G
CAN C Drive train CAN 10E
CAN C Drive train CAN 18F
CAN E1 Chassis CAN 1 29D
CAN E1 Chassis CAN 1 33F
CAN E1 Chassis CAN 1 33E
CAN E2 Chassis CAN 2 18E
CAN E2 Chassis CAN 2 26E
CAN E2 Chassis CAN 2 22C
CAN H Vehicle dynamics CAN 33J
L6/1 Left front axle rpm sensor 39H
L6/2 Right front axle rpm sensor 39J
L6/3 Left rear axle rpm sensor 39J
L6/4 Right rear axle rpm sensor 39J
LIN B11 AMG DRIVE UNIT LIN 11B
LIN E1 Steering LIN 31B
N10/1 Front SAM control unit with fuse and relay module 25B
N145 Transmission mode control unit 13A
N150 DIRECT SELECT INTERFACE 14J
N3/10 ME-SFI [ME] control unit 30F
N30/7 Premium Electronic Stability Program control unit 35H
N73 Electronic ignition switch control unit 36D
N80 Steering column module control unit 29A
S110/1 Steering wheel downshift button 32A
S111/1 Steering wheel upshift button 34A
S192 Transmission mode rotary switch 10A
S193/3 AMG button 10C
S9/1 Stop lamp switch 38L
Y3/8n1 Turbine wheel rpm sensor 6J
Y3/8n2 Internal transmission speed rpm sensor 5J
Y3/8n3 Output shaft rpm sensor 7J
Y3/8n4 Fully integrated transmission control unit 6E
Y3/8s1 Selection range sensor 3A
Y3/8s2 Transmission oil temperature sensor 6A
Y3/8y1 Working pressure control solenoid valve 8A
Y3/8y2 Clutch control solenoid valve K1 8A
Y3/8y3 Clutch control solenoid valve K2 8A
Y3/8y4 Clutch control solenoid valve K3 8B
Y3/8y5 Multidisk brake control solenoid valve B1 8B
Y3/8y6 Multidisk brake control solenoid valve B2 8B
Y3/8y7 Multidisk brake control solenoid valve B3 8C
Y3/8y9 Wet clutch control solenoid valve 8C

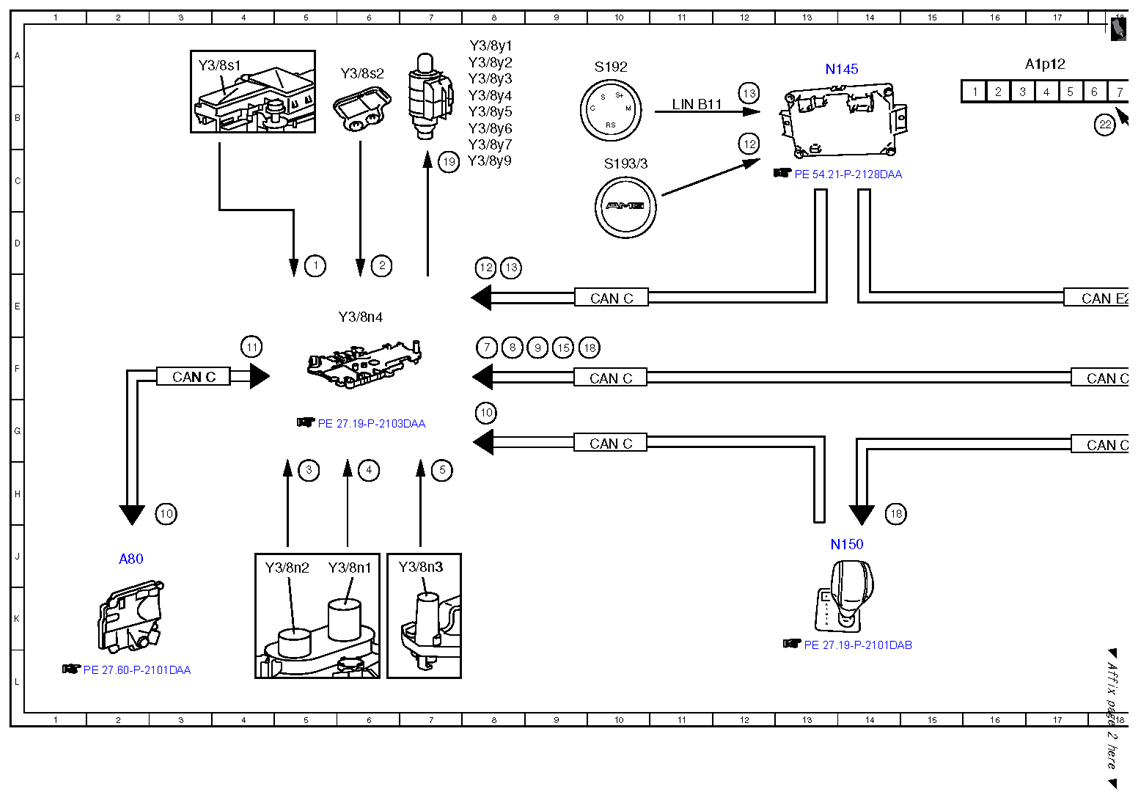

Fig 1: Shift Operation Electrical Function Schematic (1 Of 3)
G10242573Courtesy of MERCEDES-BENZ USA

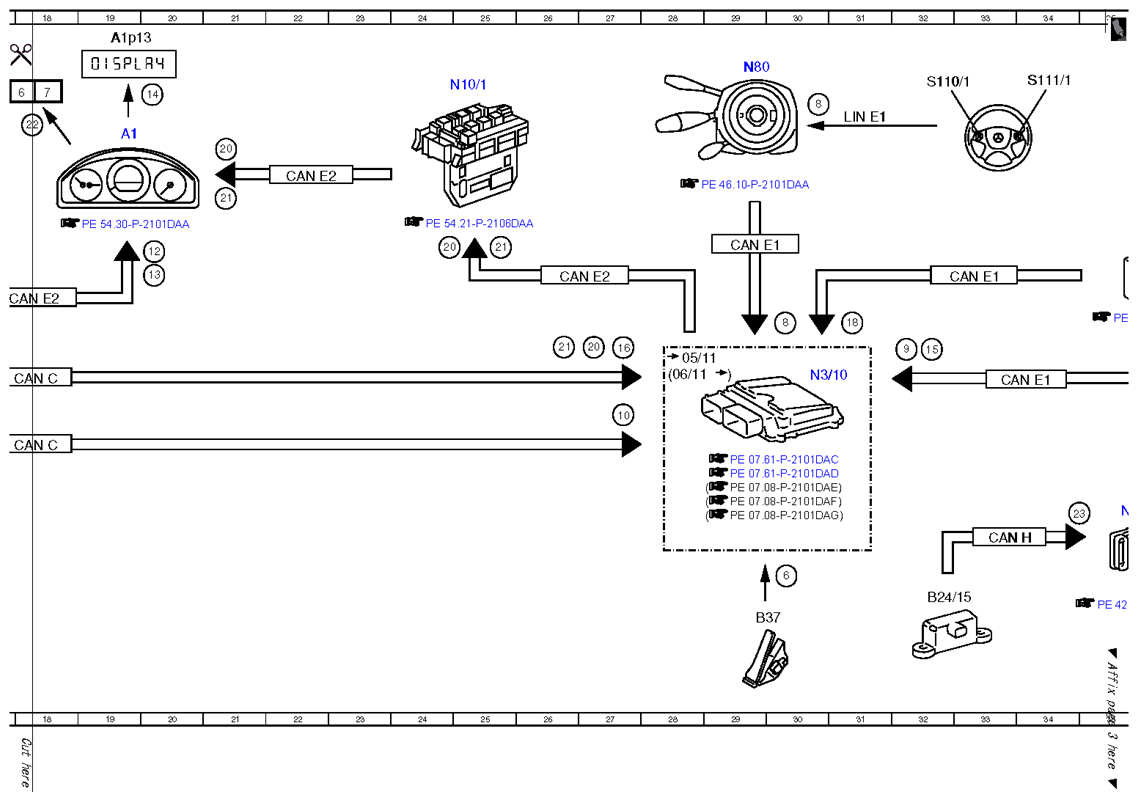

Fig 2: Shift Operation Electrical Function Schematic (2 Of 3)
G10242574Courtesy of MERCEDES-BENZ USA

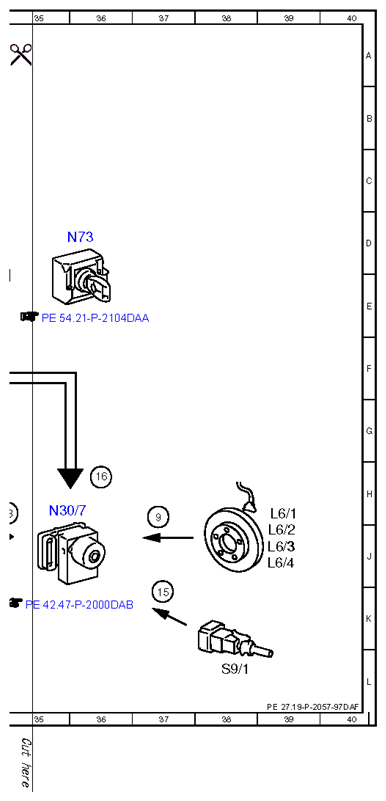

Fig 3: Shift Operation Electrical Function Schematic (3 Of 3)
G10242575Courtesy of MERCEDES-BENZ USA
