Electrical function schematic for shift operation - PE27.19-P-2057-97DAE

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

TRANSMISSION 722.9 (except 722.930/931) in MODEL 212 as of model year 2014

Code: Designation: Position:
1 Automatic transmission mode button, status 5E
1 Automatic transmission mode button, status 16H
1 Automatic transmission mode button, status 22H
10 Engine control, status 7E
11 Range selection position, status 5G
12 Output shaft RPM sensor, signal 4H
13 Turbine wheel RPM sensor, signal 3H
14 Internal transmission speed RPM sensor, signal 2H
15 Selection range sensor status 2D
16 Transmission oil temperature sensor, signal 3D
17 Control solenoid valve, actuation 5C
18 Transmission mode display, actuation 23B
19 Gear indicator, actuation 20B
2 Steering wheel gearshift button, status 15H
2 Steering wheel gearshift button, status 12C
2 Steering wheel gearshift button, status 6E
3 DIRECT SELECT lever, status 6E
3 DIRECT SELECT lever, status 15G
3 DIRECT SELECT lever, status 15B
4 Engine torque, reduce request 13H
5 Shift stage, status 13G
6 Gear range, status 13G
7 Instrument cluster, message 13F
7 Instrument cluster, message 22D
7 Instrument cluster, message 21G
8 Instrument cluster, request 22E
8 Instrument cluster, request 13F
8 Instrument cluster, request 21G
9 Shift point, increase request 7E
A1 Instrument cluster 22B
A1p12 Gear indicator 20B
A1p16 Transmission mode display 23B
A80 Intelligent servo module for DIRECT SELECT 8J
CAN C Drive train CAN 6F
CAN C Drive train CAN 6F
CAN C Drive train CAN 9F
CAN E1 Chassis CAN 1 18F
CAN E1 Chassis CAN 1 14F
CAN E2 Chassis CAN 2 22F
Code 428 Steering wheel shift paddles 8A
LIN 1 Instrument panel LIN 23H
LIN E1 Steering LIN 11B
N10/1 Front SAM control unit with fuse and relay module 21H
N135 Steering wheel electronics 8C
N3/10 ME-SFI [ME] control unit 14H
N3/10 ME-SFI [ME] control unit 17J
N3/9 CDI control unit 11H
N80 Steering column module control unit 14A
S110/1 Steering wheel downshift button 8A
S111/1 Steering wheel upshift button 10A
S16/12 Automatic transmission mode button 25G
S16/12 Automatic transmission mode button 25H
S16/12 Automatic transmission mode button 25K
S16/13 DIRECT SELECT lever 16B
U1018 Valid for gasoline engine 276 16J
U1019 Valid for gasoline engine 278 16H
U127 Valid for combustion engines 272 and 273 KE 13J
U74 Valid for diesel engines 10H
U75 Valid for gasoline engines 13H
Y3/8n1 Turbine wheel RPM sensor 3J
Y3/8n2 Internal transmission speed RPM sensor 2J
Y3/8n3 Output shaft RPM sensor 4J
Y3/8n4 Fully integrated transmission control unit 3E
Y3/8s1 Selection range sensor 1A
Y3/8s2 Transmission oil temperature sensor 3A
Y3/8y1 Working pressure control solenoid valve 6A
Y3/8y2 Clutch control solenoid valve K1 6A
Y3/8y3 Clutch control solenoid valve K2 6A
Y3/8y4 Clutch control solenoid valve K3 6B
Y3/8y5 Multidisk brake control solenoid valve B1 6B
Y3/8y6 Multidisk brake control solenoid valve B2 6B
Y3/8y7 Multidisk brake control solenoid valve B3 6C
Y3/8y8 Torque converter lockup clutch control solenoid valve 6C

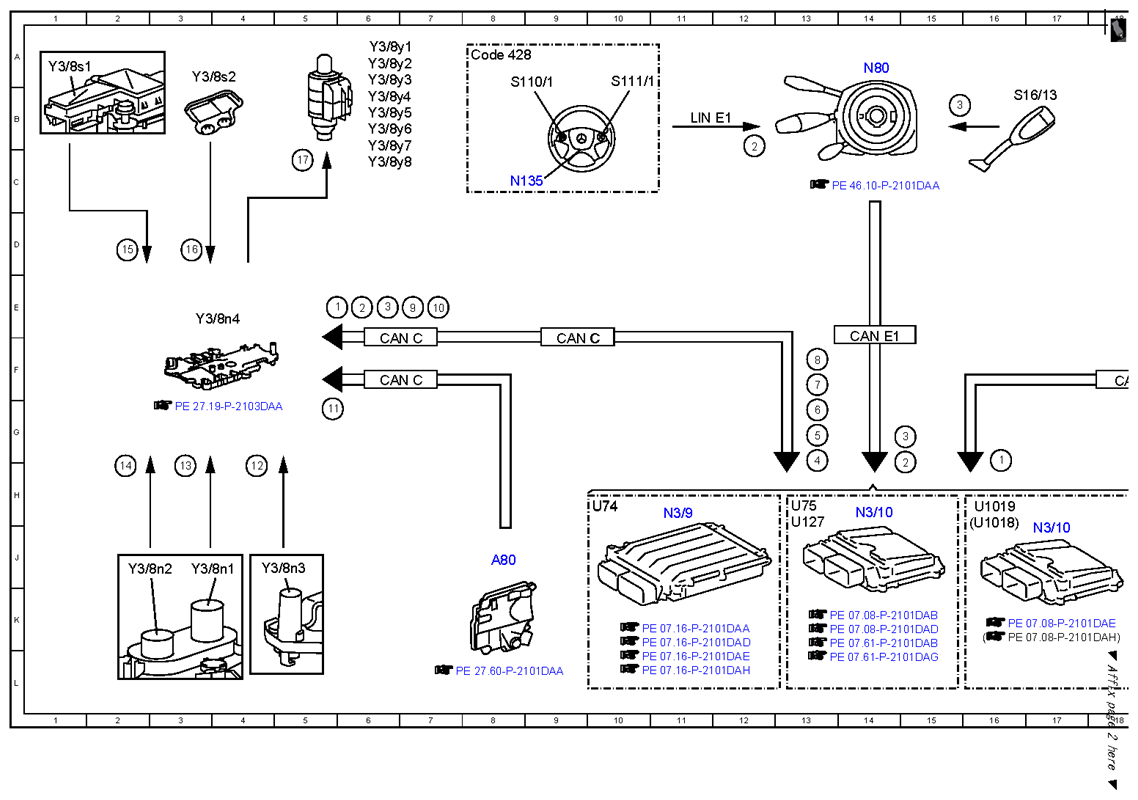

Fig 1: Shift Operation Function Diagram (1 Of 2)
G10054541Courtesy of MERCEDES-BENZ USA

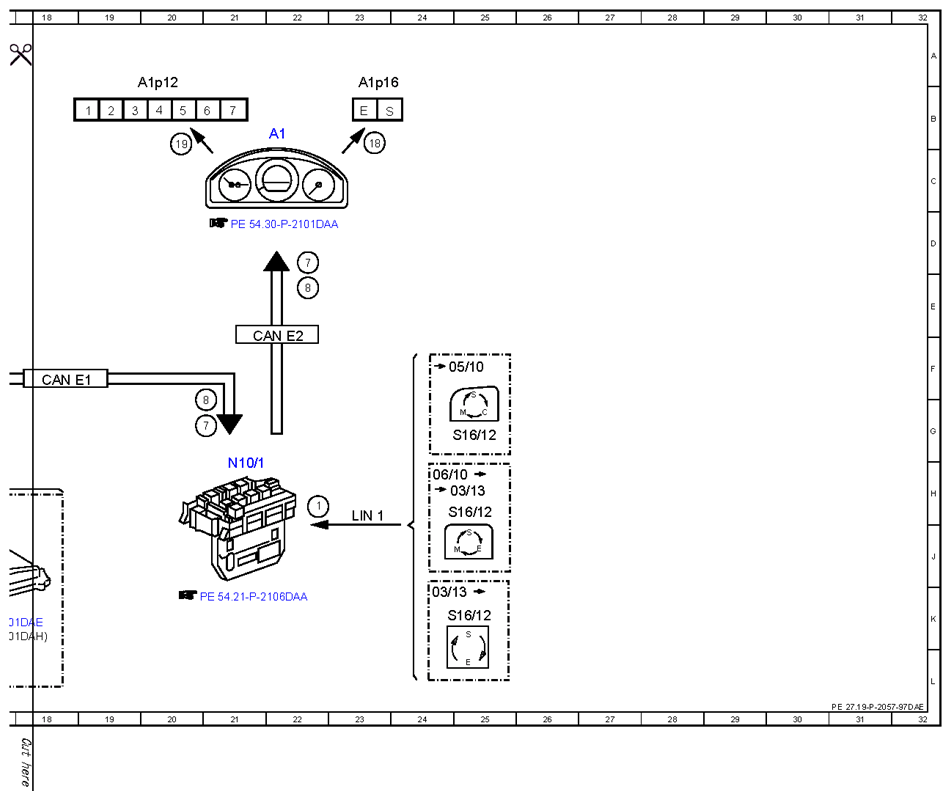

Fig 2: Shift Operation Function Diagram (2 Of 2)
G10054542Courtesy of MERCEDES-BENZ USA
