Electrical function schematic for shift operation - PE27.19-P-2057-97DAD

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

TRANSMISSION 724.206/208 in MODEL 212 up to model year 2014

Code: Designation: Position:
1 Automatic transmission mode button, status 6E
1 Automatic transmission mode button, status 18G
1 Automatic transmission mode button, status 27F
10 Engine control, status 7E
11 Multifunction display, actuation 25D
12 Electric machine, status 19G
13 Electric machine torque, reduction request 23H
14 Output shaft rpm sensor, signal 5H
15 Turbine wheel rpm sensor, signal 4H
16 Internal transmission speed rpm sensor, signal 3H
17 Oil pressure sensor, status 3F
18 Park pawl lift solenoid, actuation 1E
19 Park pawl position sensor, signal 3D
2 Steering wheel gearshift button, status 16G
2 Steering wheel gearshift button, status 8E
2 Steering wheel gearshift button, status 13C
20 Transmission oil temperature sensor, signal 4D
21 Control solenoid valve, actuation 5C
22 Instrument cluster, message 15F
22 Instrument cluster, message 23E
23 Instrument cluster, request 15F
23 Instrument cluster, request 23D
24 Oil pressure switch, status 6F
25 Circuit 87, status 18G
25 Circuit 87, status 8E
3 DIRECT SELECT lever, status 6E
3 DIRECT SELECT lever, status 16G
3 DIRECT SELECT lever, status 13C
4 Engine torque, reduce request 15H
5 Shift stage, status 15G
6 Gear range, status 15G
7 Gear indicator, actuation 24C
8 Transmission mode display, actuation 20D
9 Shift point, increase request 7E
A1 Instrument cluster 22B
A1p12 Gear indicator 25C
A1p13 Multifunction display 25D
A1p16 Transmission mode display 19D
CAN C Drive train CAN 10F
CAN E Chassis CAN 19F
CAN E Chassis CAN 15E
CAN E Chassis CAN 19F
CAN L Hybrid CAN 19G
LIN 1 Instrument panel LIN 28F
LIN E1 Steering LIN 12C
N10/1 Front SAM control unit with fuse and relay module 26E
N129/1 Power electronics control unit 22H
N135 Steering wheel electronics 10D
N3/10 ME-SFI [ME] control unit 18J
N3/9 CDI control unit 15J
N80 Steering column module control unit 15B
S110/1 Steering wheel downshift button 8B
S111/1 Steering wheel upshift button 10B
S16/12 Automatic transmission mode button 30F
S16/13 DIRECT SELECT lever 11D
U74 Valid for diesel engines 14H
U75 Valid for gasoline engines 17H
Y3/8b1 Wet clutch oil pressure sensor 1G
Y3/8b3 Oil pressure switch D/R 1 6G
Y3/8b4 Oil pressure switch D/R 2 6G
Y3/8l1 Park pawl lift solenoid 1D
Y3/8n1 Turbine wheel rpm sensor 4J
Y3/8n2 Internal transmission speed rpm sensor 3J
Y3/8n3 Output shaft rpm sensor 5J
Y3/8n4 Fully integrated transmission control unit 4E
Y3/8s2 Transmission oil temperature sensor 4A
Y3/8s4 Park pawl position sensor 2A
Y3/8y1 Working pressure control solenoid valve 7A
Y3/8y10 D/R switchover valve 7C
Y3/8y11 Park pawl switchover valve 7C
Y3/8y2 Clutch control solenoid valve K1 7A
Y3/8y3 Clutch control solenoid valve K2 7A
Y3/8y4 Clutch control solenoid valve K3 7B
Y3/8y5 Multidisk brake control solenoid valve B1 7B
Y3/8y6 Multidisk brake control solenoid valve B2 7B
Y3/8y7 Multidisk brake control solenoid valve B3 7B
Y3/8y9 Wet clutch control solenoid valve 7C

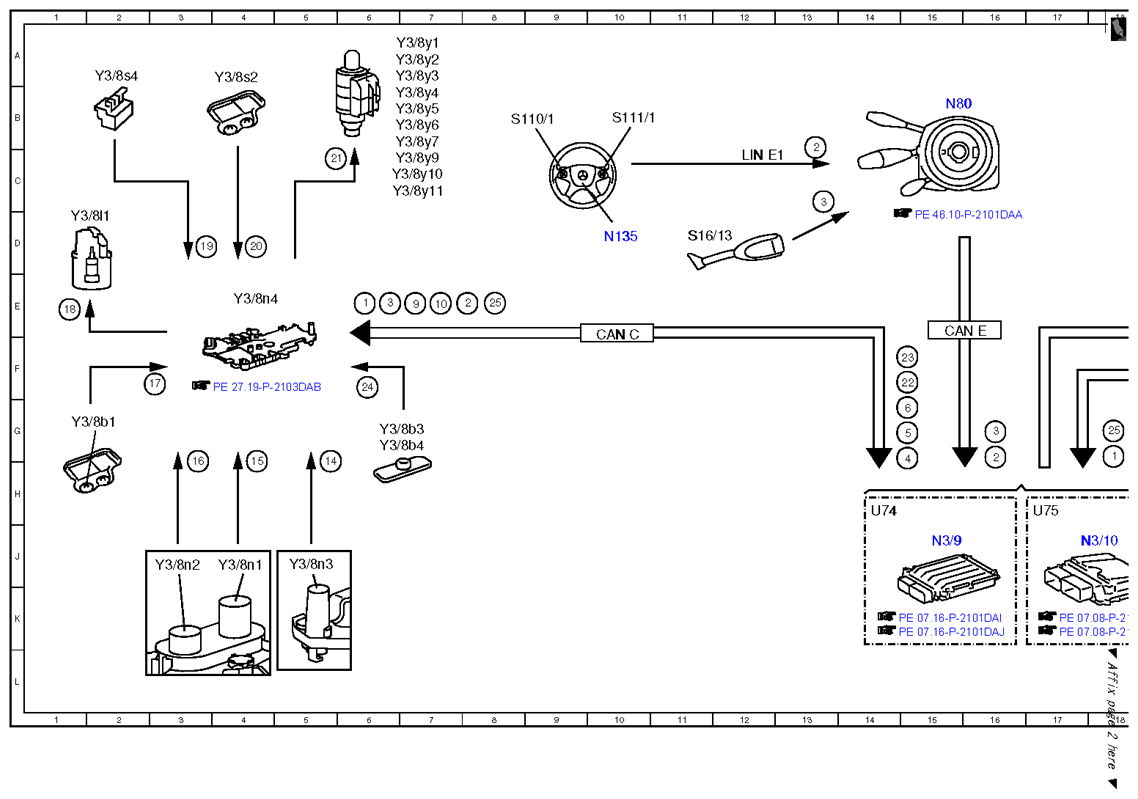

Fig 1: Shift Operation Electrical Function Schematic (1 Of 2)
G10242571Courtesy of MERCEDES-BENZ USA

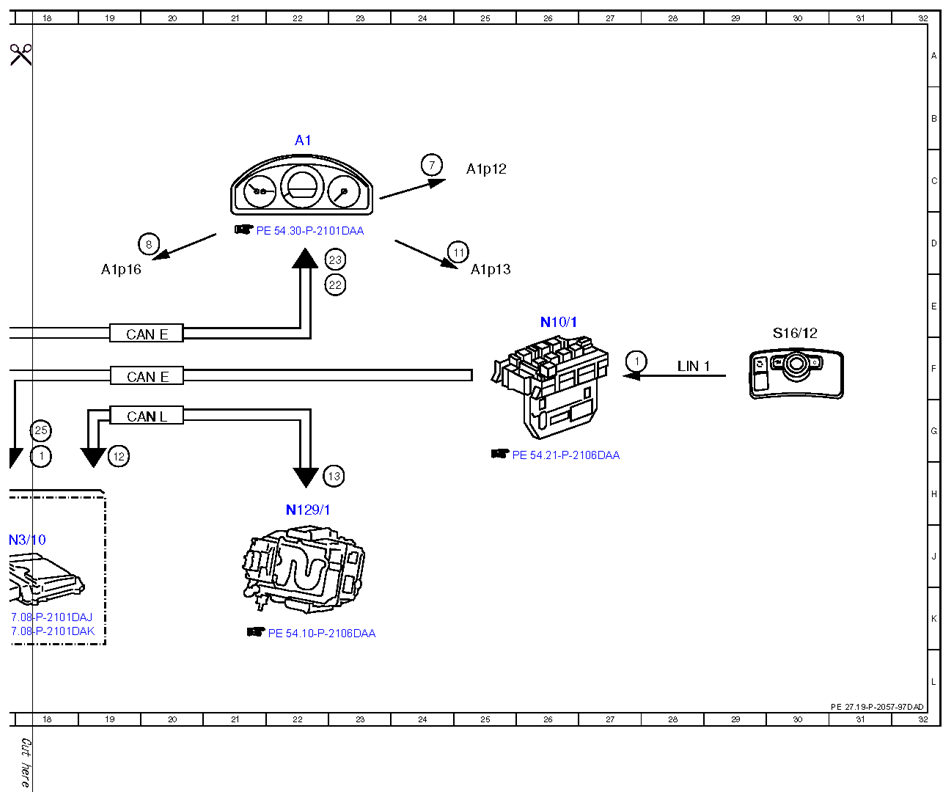

Fig 2: Shift Operation Electrical Function Schematic (2 Of 2)
G10242572Courtesy of MERCEDES-BENZ USA
