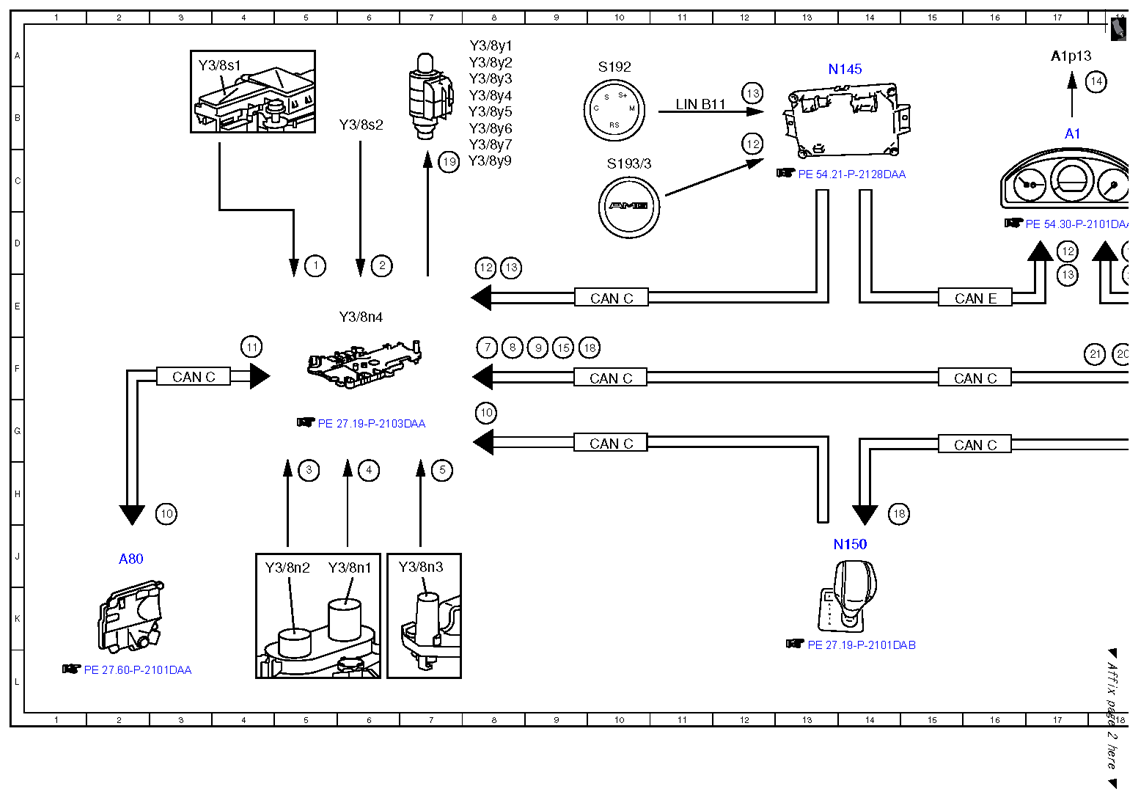

Electrical function schematic for shift operation - PE27.19-P-2057-97DAC
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
TRANSMISSION 722.930/931 in MODEL 212 up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Selection range sensor status | 5D |
| 10 | Selector lever position, status | 18D |
| 10 | Selector lever position, status | 8G |
| 10 | Selector lever position, status | 3H |
| 10 | Selector lever position, status | 18G |
| 11 | Intelligent servo module, status | 4F |
| 12 | AMG button status | 17D |
| 12 | AMG button status | 8D |
| 12 | AMG button status | 12B |
| 13 | Transmission mode rotary switch status | 17E |
| 13 | Transmission mode rotary switch status | 8D |
| 13 | Transmission mode rotary switch status | 12B |
| 14 | Multifunction display, actuation | 18A |
| 15 | Brake light switch, status | 9F |
| 15 | Brake light switch, status | 25F |
| 15 | Brake light switch, status | 28K |
| 16 | Transmission control, request | 18F |
| 16 | Transmission control, request | 26H |
| 18 | Circuit 15, status | 22E |
| 18 | Circuit 15, status | 9F |
| 18 | Circuit 15, status | 14H |
| 19 | Control solenoid valve, actuation | 7C |
| 2 | Oil temperature sensor, signal | 6D |
| 20 | Instrument cluster, message | 18E |
| 20 | Instrument cluster, message | 18F |
| 21 | Instrument cluster, request | 19D |
| 21 | Instrument cluster, request | 18F |
| 3 | Turbine wheel rpm sensor, signal | 5H |
| 4 | Internal transmission speed rpm sensor, signal | 6H |
| 5 | Output shaft rpm sensor, signal | 7H |
| 6 | Accelerator pedal, status | 21J |
| 7 | Engine control, request | 8F |
| 8 | Steering wheel gearshift button, status | 8F |
| 8 | Steering wheel gearshift button, status | 21E |
| 8 | Steering wheel gearshift button, status | 22B |
| 9 | Wheel speed, signal | 24F |
| 9 | Wheel speed, signal | 28H |
| 9 | Wheel speed, signal | 9F |
| A1 | Instrument cluster | 17B |
| A1p13 | Multifunction display | 17A |
| A80 | Intelligent servo module for DIRECT SELECT | 2J |
| B37 | Accelerator pedal sensor | 21K |
| CAN C | Drive train CAN | 10F |
| CAN C | Drive train CAN | 3F |
| CAN C | Drive train CAN | 16G |
| CAN C | Drive train CAN | 10G |
| CAN C | Drive train CAN | 10E |
| CAN C | Drive train CAN | 16F |
| CAN E | Chassis CAN | 21D |
| CAN E | Chassis CAN | 25F |
| CAN E | Chassis CAN | 19E |
| CAN E | Chassis CAN | 16E |
| CAN E | Chassis CAN | 24E |
| L6/1 | Left front axle rpm sensor | 30H |
| L6/2 | Right front axle rpm sensor | 30J |
| L6/3 | Left rear axle rpm sensor | 30J |
| L6/4 | Right rear axle rpm sensor | 30J |
| LIN B11 | AMG DRIVE UNIT LIN | 11B |
| LIN E1 | Steering LIN | 22B |
| N145 | Transmission mode control unit | 13A |
| N150 | DIRECT SELECT INTERFACE | 14J |
| N3/10 | ME-SFI [ME] control unit | 22F |
| N30/7 | Premium Electronic Stability Program control unit | 26H |
| N73 | Electronic ignition switch control unit | 27D |
| N80 | Steering column module control unit | 21A |
| S110/1 | Steering wheel downshift button | 24A |
| S111/1 | Steering wheel upshift button | 25A |
| S192 | Transmission mode rotary switch | 10A |
| S193/3 | AMG button | 10C |
| S9/1 | Stop lamp switch | 29L |
| Y3/8n1 | Turbine wheel rpm sensor | 6J |
| Y3/8n2 | Internal transmission speed rpm sensor | 5J |
| Y3/8n3 | Output shaft rpm sensor | 7J |
| Y3/8n4 | Fully integrated transmission control unit | 6E |
| Y3/8s1 | Selection range sensor | 3A |
| Y3/8s2 | Transmission oil temperature sensor | 6B |
| Y3/8y1 | Working pressure control solenoid valve | 8A |
| Y3/8y2 | Clutch control solenoid valve K1 | 8A |
| Y3/8y3 | Clutch control solenoid valve K2 | 8A |
| Y3/8y4 | Clutch control solenoid valve K3 | 8B |
| Y3/8y5 | Multidisk brake control solenoid valve B1 | 8B |
| Y3/8y6 | Multidisk brake control solenoid valve B2 | 8B |
| Y3/8y7 | Multidisk brake control solenoid valve B3 | 8C |
| Y3/8y9 | Wet clutch control solenoid valve | 8C |
