Electrical function schematic for shift operation - PE27.19-P-2057-97DAB

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

TRANSMISSION 722.9 (except 722.930/931) in MODEL 212 up to model year 2014

Code: Designation: Position:
1 Automatic transmission mode button, status 5E
1 Automatic transmission mode button, status 18H
1 Automatic transmission mode button, status 22H
1 Automatic transmission mode button, status 22J
10 Engine control, status 7E
11 Range selection position, status 5G
12 Output shaft RPM sensor, signal 4H
13 Turbine wheel RPM sensor, signal 3H
14 Internal transmission speed RPM sensor, signal 2H
15 Selection range sensor status 2D
16 Transmission oil temperature sensor, signal 3D
17 Control solenoid valve, actuation 5C
2 Steering wheel gearshift button, status 16H
2 Steering wheel gearshift button, status 13C
2 Steering wheel gearshift button, status 6E
3 DIRECT SELECT lever, status 6E
3 DIRECT SELECT lever, status 16G
3 DIRECT SELECT lever, status 16B
4 Engine torque, reduce request 14H
5 Shift stage, status 14G
6 Gear range, status 14G
7 Gear indicator, actuation 14F
7 Gear indicator, actuation 21D
8 Transmission mode display, actuation 21E
8 Transmission mode display, actuation 14F
9 Shift point, increase request 7E
A1 Instrument cluster 20B
A1p12 Gear indicator 20A
A1p16 Transmission mode display 20A
A80 Intelligent servo module for DIRECT SELECT 8J
CAN C Drive train CAN 6F
CAN C Drive train CAN 6F
CAN C Drive train CAN 10F
CAN E Chassis CAN 18F
CAN E Chassis CAN 15F
CAN E Chassis CAN 18F
Code 428 Steering wheel shift paddles 8A
LIN E1 Steering LIN 12B
LIN E1 Steering LIN 22H
LIN E1 Steering LIN 22J
N10/1 Front SAM control unit with fuse and relay module 20H
N135 Steering wheel electronics 9C
N3/10 ME-SFI [ME] control unit 15H
N3/10 ME-SFI [ME] control unit 18J
N3/9 CDI control unit 12H
N80 Steering column module control unit 15A
S110/1 Steering wheel downshift button 9A
S111/1 Steering wheel upshift button 11A
S16/12 Automatic transmission mode button 23G
S16/12 Automatic transmission mode button 23K
S16/13 DIRECT SELECT lever 17B
U1018 Valid for gasoline engine 276 17J
U1019 Valid for gasoline engine 278 17H
U74 Valid for diesel engines 11H
U75 Valid for gasoline engines 14H
Y3/8n1 Turbine wheel RPM sensor 3J
Y3/8n2 Internal transmission speed RPM sensor 2J
Y3/8n3 Output shaft RPM sensor 4J
Y3/8n4 Fully integrated transmission control unit 3E
Y3/8s1 Selection range sensor 1A
Y3/8s2 Transmission oil temperature sensor 3B
Y3/8y1 Working pressure control solenoid valve 6A
Y3/8y2 Clutch control solenoid valve K1 6A
Y3/8y3 Clutch control solenoid valve K2 6A
Y3/8y4 Clutch control solenoid valve K3 6B
Y3/8y5 Multidisk brake control solenoid valve B1 6B
Y3/8y6 Multidisk brake control solenoid valve B2 6B
Y3/8y7 Multidisk brake control solenoid valve B3 6C
Y3/8y8 Torque converter lockup clutch control solenoid valve 6C

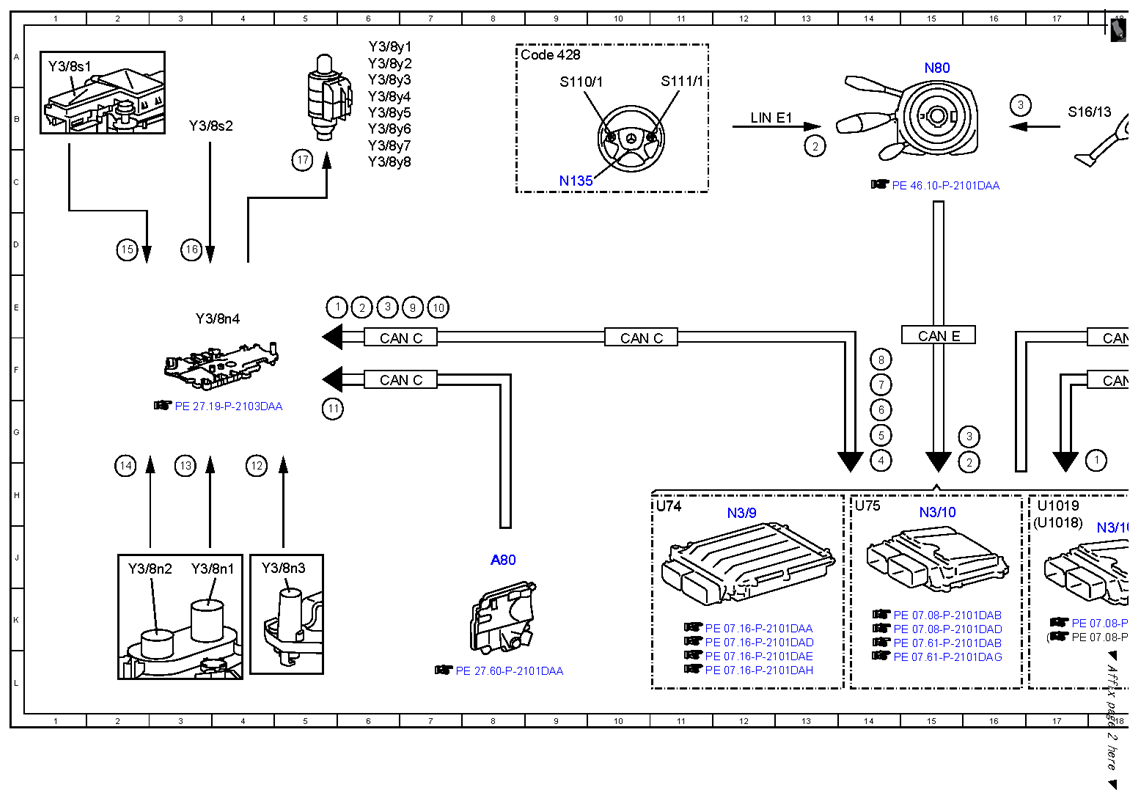

Fig 1: Electronic Transmission Control Function Diagram (1 Of 2)
G10054539Courtesy of MERCEDES-BENZ USA

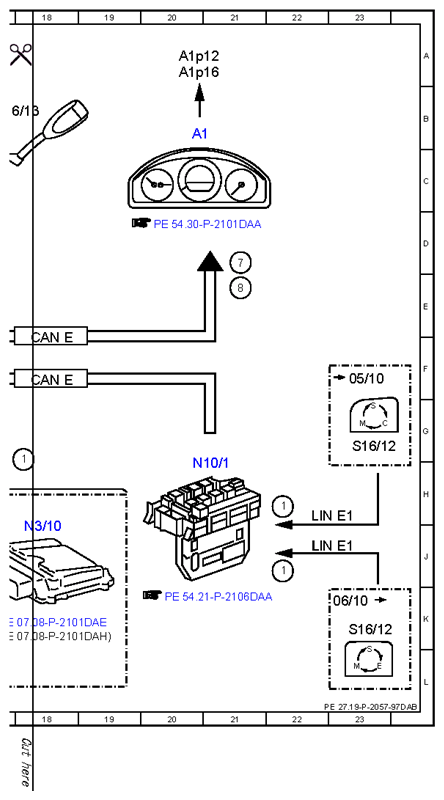

Fig 2: Electronic Transmission Control Function Diagram (2 Of 2)
G10054540Courtesy of MERCEDES-BENZ USA
