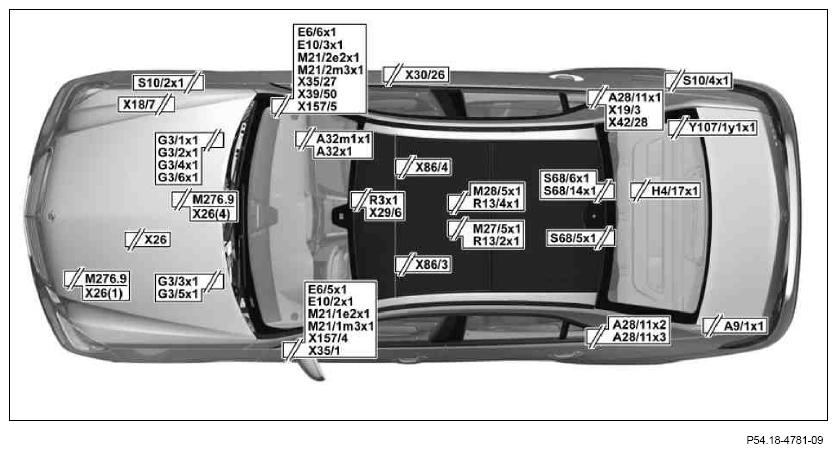

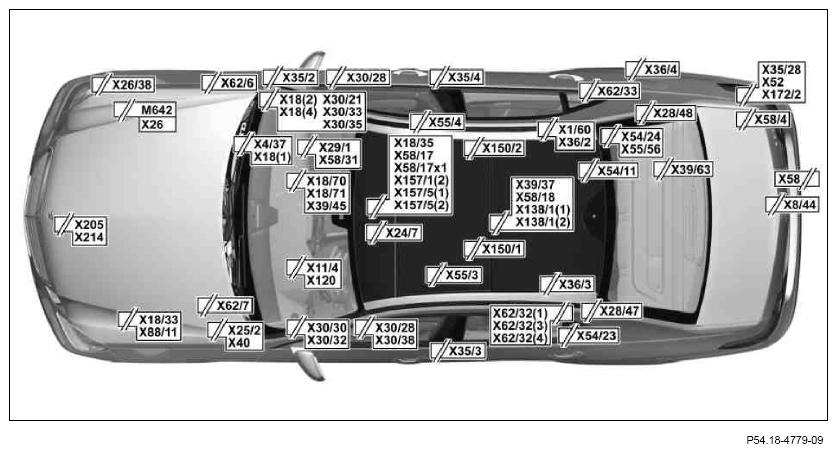

Location and assignment of line and plug connectors - GF00.19-P-1000DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212
| A9/1x1 | AIRMATIC compressor electrical connector | Location | GF00.19-P-1000-06DAA |
| Assignment with CODE (489) AIRMATIC (Air suspension without continuous adjustment damping) with CODE (488) Steel/air suspension | PE32.22-P-2101DAA | ||
| Assignment of rear axle electronic level control | PE32.33-P-2101DAA | ||
| A28/11x1 | Multifunction antenna electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment (Audio 50) | PE82.61-P-2101DAA | ||
| Assignment (telephone) | PE82.70-P-2100DAA | ||
| Assignment (navigation CODE (830) and CODE (835)) | PE82.85-P-2005DAA | ||
| Assignment (COMAND except Japan) | PE82.85-P-2101DAA | ||
| Assignment (COMAND Japan) | PE82.85-P-2101DAC | ||
| Assignment (TELE AID) | PE82.95-P-2101DAA | ||
| Assignment (stationary heater) | PE83.70-P-2101DAA | ||
| A28/11x2 | Multifunction antenna electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment (SDAR) | PE82.60-P-2301DAA | ||
| Assignment (DAB) | PE82.60-P-2302DAA | ||
| A28/11x3 | Multifunction antenna electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment (telephone) | PE82.70-P-2100DAA | ||
| Assignment (COMAND Japan) | PE82.85-P-2101DAC | ||
| Assignment (TELE AID) | PE82.95-P-2101DAA | ||
| A32m1x1 | Blower motor electrical connector | Location | GF00.19-P-1000-03DAA |
| Assignment (AAC [KLA]) | PE83.40-P-2101DAA | ||
| Assignment (C-AAC [K-KLA]) | PE83.40-P-2101DAC | ||
| A32x1 | Air conditioner housing electrical connector | Location | GF00.19-P-1000-03DAA |
| Assignment (AAC [KLA]) | PE83.40-P-2101DAA | ||
| Assignment (C-AAC [K-KLA]) | PE83.40-P-2101DAC | ||

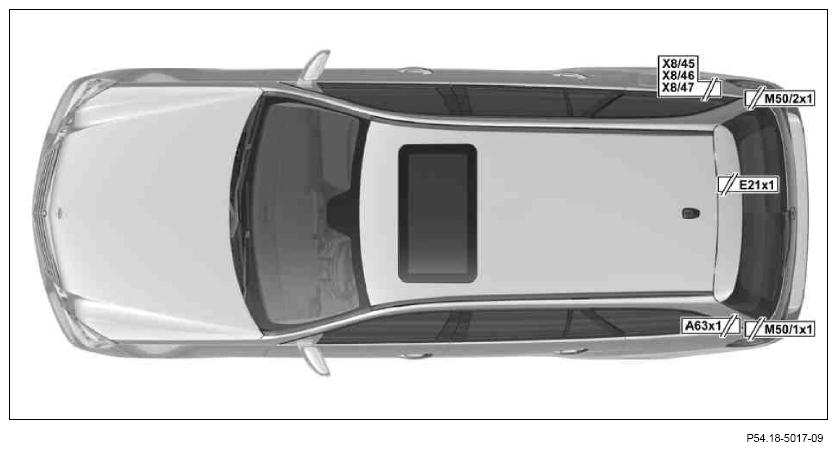

| A63x1 | Trailer hitch release electrical connector | Location | GF00.19-P-1000-06DAA |
| Assignment | PE31.19-P-2101DAA | ||
| E6/5x1 | Left outside mirror turn signal lamp electrical connector | Location | GF00.19-P-1000-21DAA |
| Assignment | PE72.29-P-2101DAA | ||
| E6/6x1 | Right outside mirror turn signal lamp electrical connector | Location | GF00.19-P-1000-21DAA |
| Assignment | PE72.29-P-2102DAA | ||
| E10/2x1 | Left front side vent symbol illumination electrical connector | Location | GF00.19-P-1000-03DAA |
| Assignment | PE83.40-P-2101DAA | ||
| E10/3x1 | Right front side vent symbol illumination electrical connector | Location | GF00.19-P-1000-03DAA |
| Assignment | PE83.40-P-2101DAA | ||
| E21x1 | Center brake lamp electrical connector | Location | GF00.19-P-1000-07DAA |
| Assignment | PE54.21-P-2108DAJ | ||
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | Location | GF00.19-P-1000-02DAA |
| Assignment | PE07.08-P-2101DAA | ||
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | Location | GF00.19-P-1000-02DAA |
| Assignment (M 271) | PE07.08-P-2101DAA | ||
| Assignment (M 642) | PE07.16-P-2101DAC | ||
| Assignment (M 651 except MODEL 212.08/09/28/29) | PE07.16-P-2101DAE | ||
| Assignment (M 651 MODEL 212.08/09/28/29) | PE07.16-P-2101DAH | ||
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Location | GF00.19-P-1000-01DAA |
| Assignment (M 272 DE) | PE07.08-P-2101DAC | ||
| Assignment (M 273) | PE07.61-P-2101DAA | ||
| Assignment (M 156) | PE07.61-P-2101DAC | ||
| Assignment (M 272 KE) | PE07.61-P-2101DAE | ||
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Location | GF00.19-P-1000-02DAA |
| Assignment (M 272 DE) | PE07.08-P-2101DAC | ||
| Assignment (M 273) | PE07.61-P-2101DAA | ||
| Assignment (M 156) | PE07.61-P-2101DAC | ||
| Assignment (M 272 KE) | PE07.61-P-2101DAE | ||
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Location | GF00.19-P-1000-01DAA |
| Assignment (M 272 DE) | PE07.08-P-2101DAC | ||
| Assignment (M 273) | PE07.61-P-2101DAA | ||
| Assignment (M 156) | PE07.61-P-2101DAC | ||
| Assignment (M 272 KE) | PE07.61-P-2101DAE | ||
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Location | GF00.19-P-1000-02DAA |
| Assignment (M 272 DE) | PE07.08-P-2101DAC | ||
| Assignment (M 273) | |||
| Assignment (M 156) | PE07.61-P-2101DAC | ||
| Assignment (M 272 KE) | PE07.61-P-2101DAE | ||
| H4/17x1 | Bass speaker electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE82.62-P-2101DAA | ||
| M21/1e2x1 | Electrical connector, Blind Spot Assist/mirror dimming warning lamp | Location | GF00.19-P-1000-21DAA |
| Assignment | PE72.29-P-2101DAA | ||
| M21/1m3x1 | Left outside mirror fold in/out electrical connector | Location | GF00.19-P-1000-21DAA |
| Assignment | PE72.29-P-2101DAA | ||
| M21/2e2x1 | Electrical connector, Blind Spot Assist/mirror dimming warning lamp | Location | GF00.19-P-1000-21DAA |
| Assignment | PE72.29-P-2102DAA | ||
| M21/2m3x1 | Right outside mirror fold in/out electrical connector | Location | GF00.19-P-1000-21DAA |
| Assignment | PE72.29-P-2102DAA | ||
| M27/5x1 | Seat backrest inclination adjustment motor electrical connector, driver seat | Location | GF00.19-P-1000-04DAA |
| Assignment | PE91.29-P-2104DAA | ||
| M28/5x1 | Seat backrest inclination adjustment motor electrical connector, front passenger seat | Location | GF00.19-P-1000-05DAA |
| Assignment | PE91.29-P-2105DAA | ||
| M50/1x1 | Left cargo area cover actuator motor electrical connector | Location | GF00.19-P-1000-06DAA |
| Assignment | PE72.20-P-2104DAA | ||
| M50/2x1 | Right cargo area cover actuator motor electrical connector | Location | GF00.19-P-1000-07DAA |
| Assignment | PE72.20-P-2104DAA | ||
| Assignment | |||
| R3x1 | Front cigarette lighter with ashtray illumination electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.21-P-2106DAA | ||
| R13/2x1 | Left front backrest heater pad electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment | PE91.30-P-2102DAA | ||
| R13/4x1 | Right front backrest heater pad electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE91.30-P-2102DAA | ||
| S10/2x1 | Right front brake wear sensor electrical connector | Location | GF00.19-P-1000-02DAA |
| Assignment (ESP Basis) | PE42.47-P-2000DAA | ||
| Assignment (ESP Premium) | PE42.47-P-2000DAB | ||
| S10/4x1 | Right rear brake wear sensor electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment (ESP Basis) | PE42.47-P-2000DAA | ||
| Assignment (ESP Premium) | PE42.47-P-2000DAB | ||
| S68/14x1 | Center rear seat belt buckle switch electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE91.60-P-2105DAB | ||
| S68/5x1 | Left rear seat belt buckle switch electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment | PE91.60-P-2105DAB | ||
| S68/6x1 | Right rear seat belt buckle switch electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE91.60-P-2105DAB | ||
| X1/60 | Tire pressure monitor electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE40.15-P-2101DAA | ||
| X4/37 | Circuit 30 line connection | Location | GF00.19-P-1000-05DAA |
| Assignment (M 642) | PE15.00-P-2101DAA | ||
| Assignment (M 651) | PE15.00-P-2101DAB | ||
| Assignment (M 272 KE, 273) | PE15.00-P-2101DAC | ||
| Assignment (M 156) | PE15.00-P-2101DAD | ||
| X8/44 | Trunk lid closing assist motor electrical connector | Location | GF00.19-P-1000-07DAA |
| Assignment | PE72.20-P-2103DAA | ||
| X8/45 | Left vehicle interior and tailgate electrical connector | Location | GF00.19-P-1000-07DAA |
| Assignment | PE54.18-P-2300DAA | ||
| X8/46 | Right vehicle interior and tailgate electrical connector | Location | GF00.19-P-1000-07DAA |
| Assignment | PE54.18-P-2300DAA | ||
| X8/47 | Left and right liftgate electrical connector | Location | GF00.19-P-1000-07DAA |
| Assignment | PE54.18-P-2300DAA | ||
| X11/4 | Diagnostic connector | Location | GF00.19-P-1000-03DAA |
| Assignment | PE54.22-P-2000DAA | ||
| X18 | Vehicle interior and harness for taillamp electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.18-P-2300DAB | ||
| X18/7 | Vehicle interior and engine compartment electrical connector | Location | GF00.19-P-1000-02DAA |
| X18/33 | Speed-sensitive power steering electrical connector | Location | GF00.19-P-1000-01DAA |
| Assignment (ESP Basis) | PE42.47-P-2000DAA | ||
| Assignment (ESP Premium) | PE42.47-P-2000DAB | ||
| X18/35 | Instrument panel and vehicle floor electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment (Audio 20) | PE82.60-P-2101DAA | ||
| Assignment (Audio 50) | PE82.61-P-2101DAA | ||
| Assignment (COMAND except Japan) | PE82.85-P-2101DAA | ||
| Assignment (COMAND Japan) | PE82.85-P-2101DAB | ||
| X18/70 | Media interface electrical connector | Location | GF00.19-P-1000-03DAA |
| Assignment | PE82.85-P-2101DAA | ||
| X19/3 | Rear window roller sun blind motor electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.21-P-2108DAG | ||
| X24/7 | Headliner and sliding roof wiring harness electrical connector | Location | GF00.19-P-1000-03DAA |
| Assignment | PE77.20-P-2200DAA | ||
| X25/2 | Engine compartment/interior electrical connector | Location | GF00.19-P-1000-01DAA |
| Assignment | PE54.18-P-2300DAC | ||
| X26 | Interior and engine wiring harness electrical connector | Location M271 CNG, M272, M273 | GF00.19-P-1000-01DAA |
| Location M642 | GF00.19-P-1000-02DAA | ||
| Location M276.9 | GF00.19-P-1000-01DAA | ||
| Assignment (M271 CNG) | PE07.54-P-2101DAA | ||
| Assignment M156, M271 (except M271 CNG), M272, M273, M651, M642 | PE54.18-P-2300DAC | ||
| X26/38 | Front bumper and frame wiring harness electrical connector | Location | GF00.19-P-1000-02DAA |
| Assignment | PE30.30-P-2102DAA | ||
| X28/47 | Left rear emergency tensioning retractor squib electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment | PE91.60-P-2105DAB | ||
| X28/48 | Right rear emergency tensioning retractor squib electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE91.60-P-2105DAB | ||
| X29/1 | Glove compartment electrical connector | Location | GF00.19-P-1000-03DAA |
| Assignment | PE54.21-P-2106DAG | ||
| X29/6 | Center console electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.21-P-2108DAH | ||
| X30/21 | Drive train CAN voltage distributor electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE00.19-P-2170DAA | ||
| PE00.19-P-2170DAB | |||
| X30/26 | Vehicle floor chassis CAN 2 (CAN E2) potential distributor electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE00.19-P-2195DAE | ||
| X30/28 | Vehicle dynamics CAN voltage distributor electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE00.19-P-2190DAA | ||
| X30/30 | Vehicle floor chassis CAN voltage distributor electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment (sheet 1) | PE00.19-P-2195DAA | ||
| Assignment (sheet 2) | PE00.19-P-2195DAB | ||
| X30/32 | Left vehicle floor interior CAN voltage distributor electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment | PE00.19-P-2185DAA | ||
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE00.19-P-2185DAB | ||
| X30/35 | Telematics CAN voltage distributor electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE00.19-P-2180DAA | ||
| X30/38 | Potential distributor (CAN) electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment | PE00.19-P-2171DAA | ||
| X35/1 | Left front door electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment | PE54.18-P-2300DAD | ||
| X35/2 | Right front door electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.18-P-2300DAD | ||
| X35/27 | Instrument panel PARKTRONIC warning indicator electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.65-P-2101DAA | ||
| X35/28 | Rear bumper PARKTRONIC electrical connector | Location | GF00.19-P-1000-07DAA |
| Assignment | PE54.65-P-2101DAA | ||
| X35/3 | Left rear door electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment | PE54.18-P-2300DAE | ||
| X35/4 | Right rear door electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.18-P-2300DAE | ||
| X36/2 | Fuel pump and vehicle rear wiring harness electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment (M 642, 651 without control unit N118) | PE47.20-P-2100DAA | ||
| Assignment (M 271, 272, 273) | PE47.40-P-2101DAA | ||
| Assignment (M 156) | PE47.40-P-2101DAB | ||
| Assignment (M 642, 651 with control unit N118) | PE47.40-P-2101DAC | ||
| X36/3 | Fuel pump harness electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment (M 642, 651 without control unit N118) | PE47.20-P-2100DAA | ||
| Assignment (M 271, 272, 273) | PE47.40-P-2101DAA | ||
| Assignment (M 642, 651 with control unit N118) | PE47.40-P-2101DAC | ||
| X36/4 | Filler neck/ground bolted connection | Location | GF00.19-P-1000-07DAA |
| Assignment | PE54.21-P-2108DAH | ||
| X39/37 | Mobile phone electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment (Audio 20) | PE82.60-P-2101DAA | ||
| Assignment (Audio 50) | PE82.61-P-2101DAA | ||
| Assignment (telephone) | PE82.70-P-2100DAA | ||
| Assignment (COMAND except Japan) | PE82.85-P-2101DAA | ||
| Assignment (COMAND Japan) | PE82.85-P-2101DAC | ||
| Assignment (TELE AID) | PE82.95-P-2101DAA | ||
| X39/45 | AUX jack electrical connector | Location | GF00.19-P-1000-03DAA |
| Assignment (Audio 20) | PE82.60-P-2101DAA | ||
| Assignment (Audio 50) | PE82.61-P-2101DAA | ||
| Assignment (COMAND except Japan) | PE82.85-P-2101DAA | ||
| Assignment (COMAND Japan) | PE82.85-P-2101DAB | ||
| X39/50 | MOST electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | |||
| X39/63 | Taxi two-way radio antenna electrical connector | Location | GF00.19-P-1000-07DAA |
| Assignment (sheet 1) | PE54.21-P-2105DAA | ||
| Assignment (sheet 2) | PE54.21-P-2105DAB | ||
| X40 | Roof sign lamp electrical connector | Location | GF00.19-P-1000-01DAA |
| Assignment | PE54.21-P-2105DAA | ||
| X42/28 | Interior protection electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment (with CODE (414) Power glass tilting/sliding roof) | PE54.21-P-2107DAA | ||
| Assignment (except CODE (414) Power glass tilting/sliding roof) | PE54.21-P-2107DAB | ||
| X52 | Trailer hitch electrical connector | Location | GF00.19-P-1000-07DAA |
| Assignment | PE31.19-P-2101DAA | ||
| X54/11 | Left and right rear seat heater heated cushion electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE91.30-P-2101DAA | ||
| X54/23 | Left rear seat heater electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment | PE91.30-P-2101DAA | ||
| X54/24 | Right rear seat heater electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE91.30-P-2101DAA | ||
| X55/3 | Driver seat connector block | Location | GF00.19-P-1000-04DAA |
| Assignment (with CODE (864) | PE82.60-P-2104DAA | ||
| Assignment (with CODE (432) Left and right dynamic multicontour seat) | PE91.25-P-2101DAA | ||
| Assignment (with CODE (432) Left and right dynamic multicontour seat) | PE91.25-P-2102DAA | ||
| Assignment (except CODE (275) Memory package for electrically adjustable front seats) | PE91.29-P-2003DAA | ||
| Assignment (except CODE (432) Left and right dynamic multicontour seat) | PE91.29-P-2109DAA | ||
| Assignment (with CODE (401) Front comfort seats, incl. seat heating and seat ventilation) | PE91.30-P-2102DAA | ||
| Assignment (airbag) | PE91.60-P-2105DAB | ||
| X55/4 | Right front seat contacting strip | Location | GF00.19-P-1000-05DAA |
| Assignment (with CODE (864) | PE82.60-P-2104DAA | ||
| Assignment (with CODE (432) Left and right dynamic multicontour seat) | PE91.25-P-2101DAA | ||
| Assignment (with CODE (432) Left and right dynamic multicontour seat) | PE91.25-P-2102DAA | ||
| Assignment (except CODE (275) Memory package for electrically adjustable front seats) | PE91.29-P-2003DAA | ||
| Assignment (except CODE (432) Left and right dynamic multicontour seat) | PE91.29-P-2109DAA | ||
| Assignment (with CODE (401) Front comfort seats, incl. seat heating and seat ventilation) | PE91.30-P-2102DAA | ||
| Assignment (WSS) | PE91.60-P-2102DAA | ||
| Assignment (airbag) | PE91.60-P-2105DAB | ||
| X55/56 | Rear head restraint adjustment motor electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.21-P-2108DAB | ||
| X58 | Trailer socket | Location | GF00.19-P-1000-07DAA |
| Assignment | PE31.19-P-2101DAA | ||
| X58/17 | Front vehicle interior power outlet | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.21-P-2108DAH | ||
| X58/17x1 | Electrical connector / front vehicle interior socket | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.21-P-2108DAH | ||
| X58/18 | Rear center console power outlet | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.21-P-2108DAH | ||
| X58/31 | Glove box socket | Location | GF00.19-P-1000-03DAA |
| Assignment | PE54.18-P-2300DAB | ||
| X58/4 | Load compartment socket | Location | GF00.19-P-1000-07DAA |
| Assignment | PE54.21-P-2108DAH | ||
| X62/32 | Rear axle electrical connector, left distributor | Location | GF00.19-P-1000-04DAA |
| Assignment | PE54.18-P-2300DAD | ||
| X62/33 | Rear axle electrical connector, right distributor | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.18-P-2300DAD | ||
| X62/6 | Front axle electrical connector, right distributor | Location | GF00.19-P-1000-02DAA |
| Assignment | PE54.18-P-2300DAD | ||
| X62/7 | Front axle electrical connector, left distributor | Location | GF00.19-P-1000-01DAA |
| Assignment | PE54.18-P-2300DAD | ||
| X86/3 | Nitrogen oxides control unit electrical connector | Location | GF00.19-P-1000-24DAA |
| Assignment | PE07.08-P-2101DAD | ||
| X86/4 | Right nitrogen oxides control unit electrical connector | Location | GF00.19-P-1000-24DAA |
| Assignment | PE07.08-P-2101DAD | ||
| X88/11 | Spray nozzle heater electrical connector | Location | GF00.19-P-1000-01DAA |
| Assignment | PE54.21-P-2106DAA | ||
| X120 | Radio fan electrical connector | Location | GF00.19-P-1000-03DAA |
| Assignment (COMAND except Japan) | PE82.85-P-2101DAA | ||
| Assignment (COMAND Japan) | PE82.85-P-2101DAB | ||
| X150/1 | Driver NECK-PRO head restraint electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment | PE91.60-P-2105DAB | ||
| X150/2 | Front passenger NECK-PRO head restraint electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE91.60-P-2105DAB | ||
| X157/1 | Center console ambiance illumination electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.18-P-2300DAA | ||
| X157/4 | Left front door ambiance illumination electrical connector | Location | GF00.19-P-1000-04DAA |
| Assignment | PE54.21-P-2106DAH | ||
| X157/5 | Right front door ambiance illumination electrical connector | Location | GF00.19-P-1000-05DAA |
| Assignment | PE54.18-P-2300DAA | ||
| X172/2 | Rear bumper radar sensors electrical connector | Location | GF00.19-P-1000-07DAA |
| Assignment | PE30.30-P-2102DAA | ||
| X205 | Tumble flap and intake manifold switchover valves electrical connector | Location | GF00.19-P-1000-01DAA |
| Assignment (M 273) | PE07.61-P-2101DAA | ||
| Assignment (M 272 KE) | PE07.61-P-2101DAE | ||
| X214 | Glow plug electrical connector | Location | GF00.19-P-1000-01DAA |
| Assignment | PE07.16-P-2101DAG | ||
| Y107/1y1x1 | Gas cylinder 1 gas shutoff valve electrical connector | Location | GF00.19-P-1000-07DAA |
| Assignment | PE07.54-P-2101DAA | ||
| Location and assignment of line and plug connectors, engine compartment, left | GF00.19-P-1000-01DAA | ||
| Location and assignment of line and plug connectors, engine compartment, right | GF00.19-P-1000-02DAA | ||
| Location and assignment of line and plug connectors, cockpit | GF00.19-P-1000-03DAA | ||
| Location and assignment of line and plug connectors, interior compartment, left | GF00.19-P-1000-04DAA | ||
| Location and assignment of line and plug connectors, interior compartment, right | GF00.19-P-1000-05DAA | ||
| Location and assignment of line and plug connectors, trunk, left | GF00.19-P-1000-06DAA | ||
| Location and assignment of line and plug connectors, trunk, right | GF00.19-P-1000-07DAA | ||
| Arrangement and assignment of cable and plug connectors - doors | GF00.19-P-1000-21DAA | ||
| Location and assignment of line and plug connectors, underfloor | GF00.19-P-1000-24DAA |
