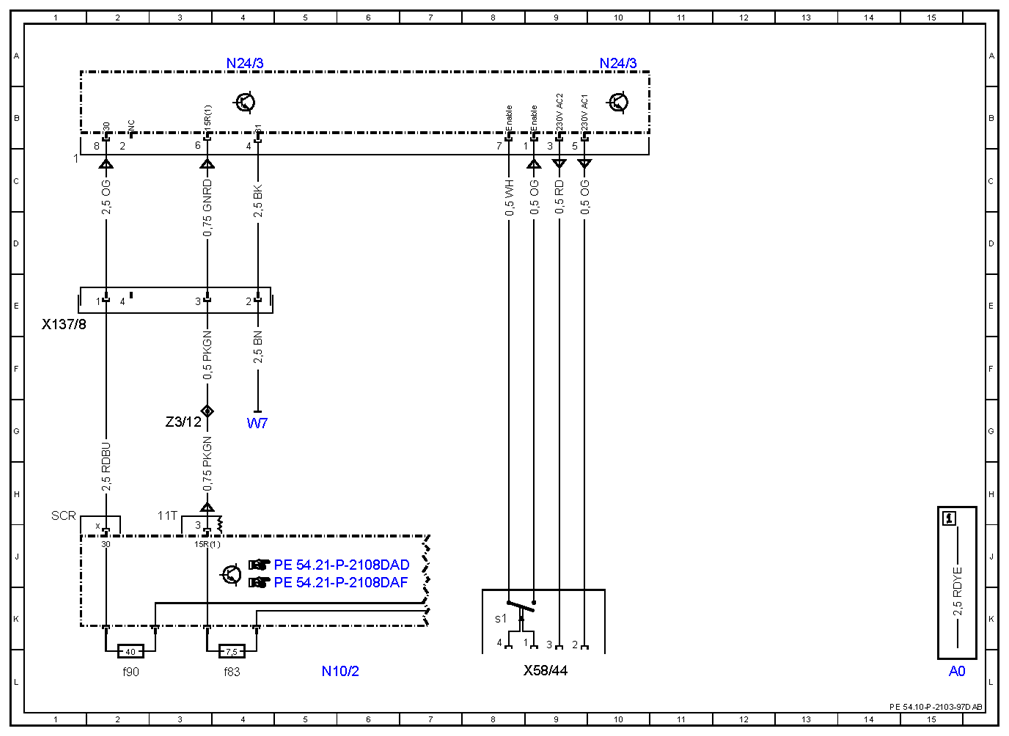

Wiring diagram control unit DC/AC converter - PE54.10-P-2103-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE U67 (230 V socket in the rear) without CODE U80 (115 V socket in load compartment) Control unit N24/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| N10/2 | Rear SAM control unit with fuse and relay module | 5L |
| N10/2f83 | Fuse 83 | 4L |
| N10/2f90 | Fuse 90 | 2L |
| N24/3 | DC/AC converter control unit | 10A |
| N24/3 | DC/AC converter control unit | 4A |
| W7 | Right rear wheel well ground point | 4G |
| X137/8 | DC/AC converter electrical connector | 1E |
| X58/44 | 230V socket | 9L |
| X58/44s1 | 8K | |
| Z3/12 | Circuit 15R connector sleeve | 3G |
