Wiring diagram control unit DC/AC converter - PE54.10-P-2103-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

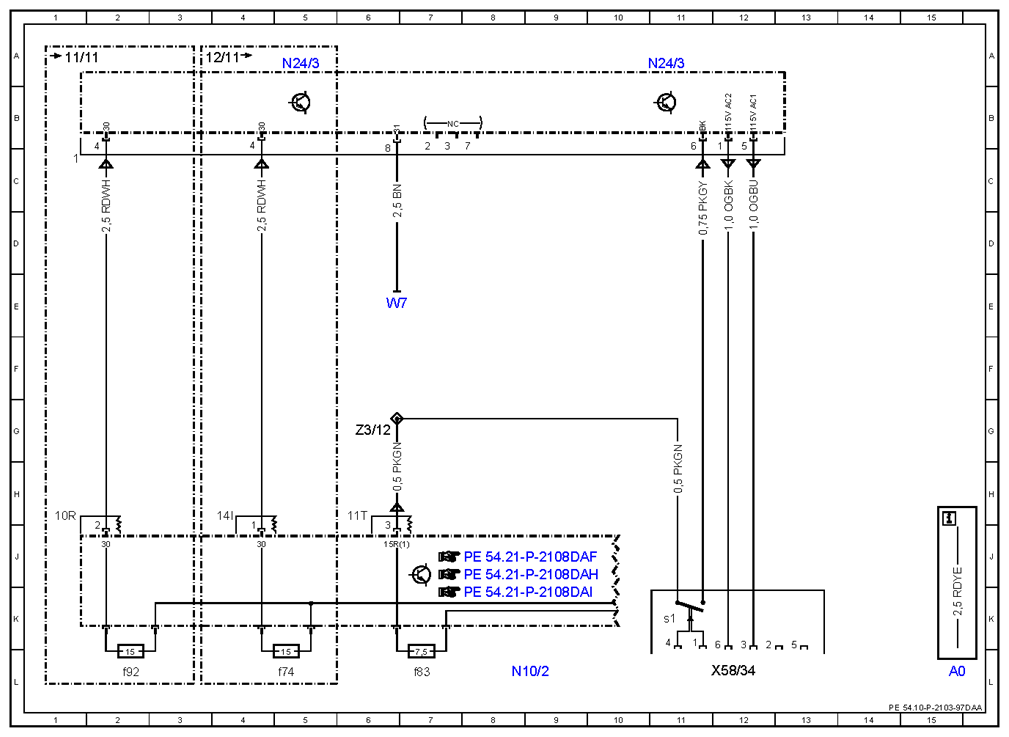

MODEL 212 with CODE U80 (115 V socket in load compartment) Control unit N24/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| N10/2 | Rear SAM control unit with fuse and relay module | 8L |
| N10/2f74 | Fuse 74 | 5L |
| N10/2f83 | Fuse 83 | 7L |
| N10/2f92 | Fuse 92 | 2L |
| N24/3 | DC/AC converter control unit | 11A |
| N24/3 | DC/AC converter control unit | 5A |
| W7 | Right rear wheel well ground point | 6E |
| X58/34 | 115 V socket | 12L |
| X58/34s1 | Socket microswitch | 11K |
| Z3/12 | Circuit 15R connector sleeve | 6G |
