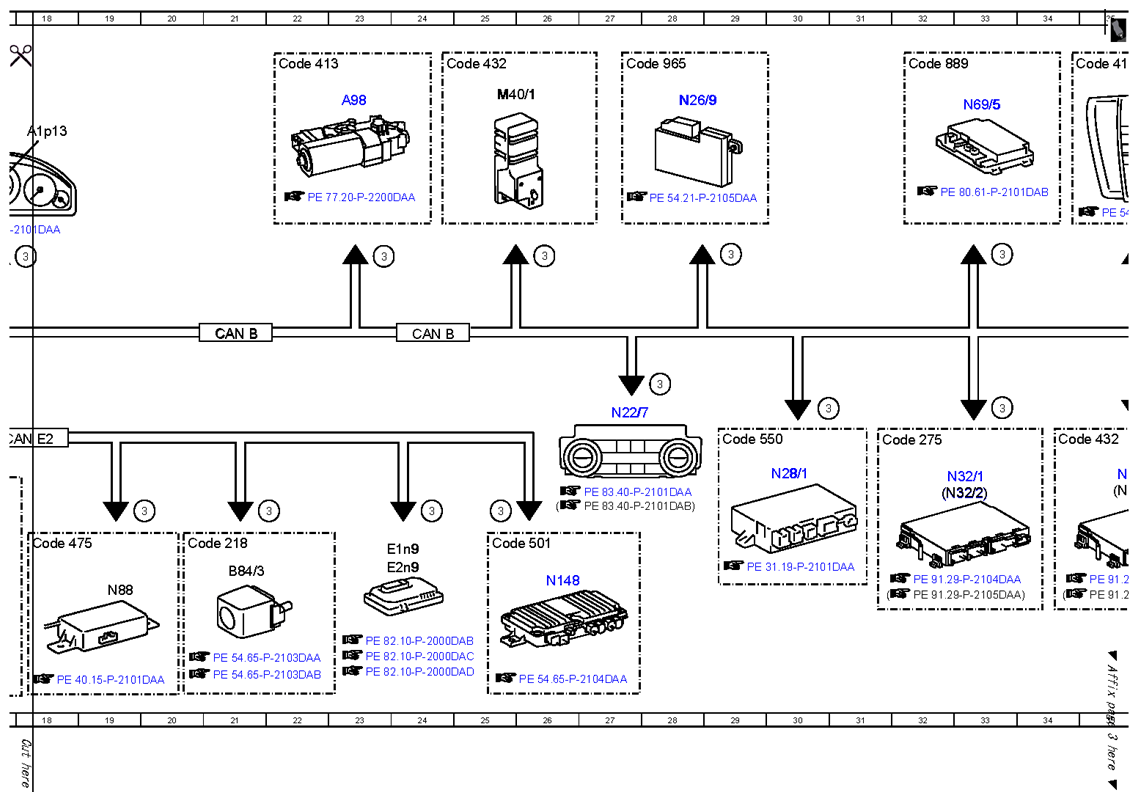

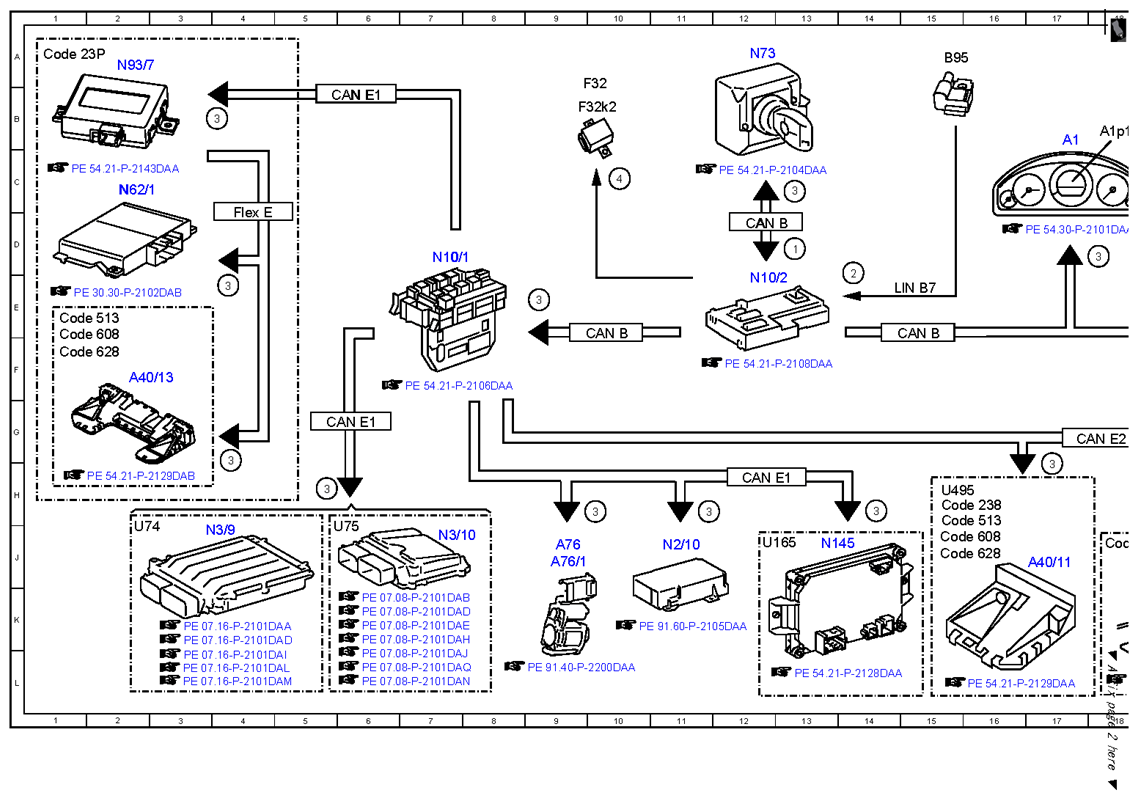

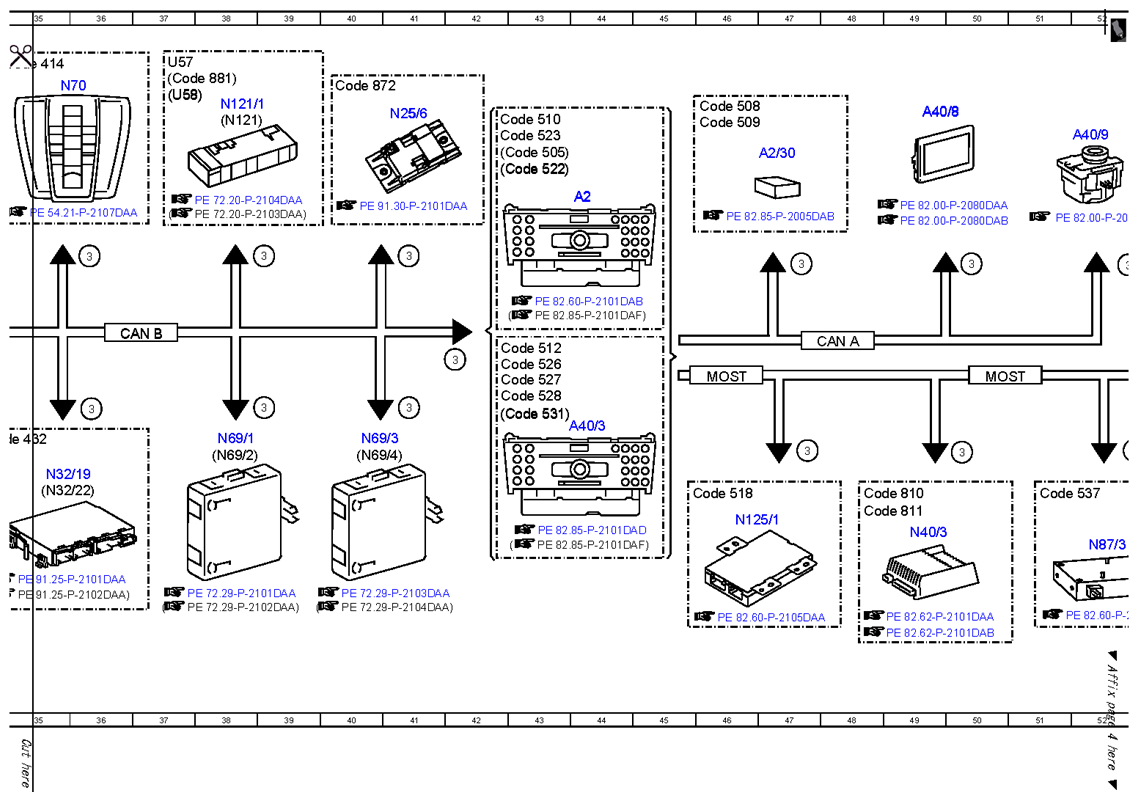

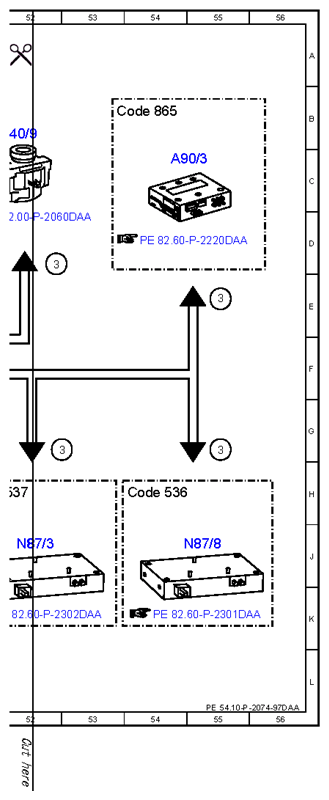

Electrical function schematic for no-load current management - PE54.10-P-2074-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13D |
| 2 | Battery sensor, signal | 14E |
| 3 | No-load current shutoff, signal | 23D |
| 3 | No-load current shutoff, signal | 33G |
| 3 | No-load current shutoff, signal | 18D |
| 3 | No-load current shutoff, signal | 20H |
| 3 | No-load current shutoff, signal | 10H |
| 3 | No-load current shutoff, signal | 11H |
| 3 | No-load current shutoff, signal | 14H |
| 3 | No-load current shutoff, signal | 5H |
| 3 | No-load current shutoff, signal | 13C |
| 3 | No-load current shutoff, signal | 39G |
| 3 | No-load current shutoff, signal | 41G |
| 3 | No-load current shutoff, signal | 41D |
| 3 | No-load current shutoff, signal | 39D |
| 3 | No-load current shutoff, signal | 28F |
| 3 | No-load current shutoff, signal | 26D |
| 3 | No-load current shutoff, signal | 29D |
| 3 | No-load current shutoff, signal | 30G |
| 3 | No-load current shutoff, signal | 36G |
| 3 | No-load current shutoff, signal | 22H |
| 3 | No-load current shutoff, signal | 17H |
| 3 | No-load current shutoff, signal | 25H |
| 3 | No-load current shutoff, signal | 24H |
| 3 | No-load current shutoff, signal | 9E |
| 3 | No-load current shutoff, signal | 4H |
| 3 | No-load current shutoff, signal | 4E |
| 3 | No-load current shutoff, signal | 4B |
| 3 | No-load current shutoff, signal | 50D |
| 3 | No-load current shutoff, signal | 52D |
| 3 | No-load current shutoff, signal | 47D |
| 3 | No-load current shutoff, signal | 47G |
| 3 | No-load current shutoff, signal | 50G |
| 3 | No-load current shutoff, signal | 52G |
| 3 | No-load current shutoff, signal | 55G |
| 3 | No-load current shutoff, signal | 55E |
| 3 | No-load current shutoff, signal | 33D |
| 3 | No-load current shutoff, signal | 36D |
| 3 | No-load current shutoff, signal | 42F |
| 4 | Quiescent current cutout relay, actuation | 10C |
| A1 | Instrument cluster | 17B |
| A1p13 | Multifunction display | 18B |
| A2 | Radio | 44C |
| A2/30 | Navigation module | 47C |
| A40/11 | Multifunction camera | 17J |
| A40/13 | Stereo multifunction camera | 2F |
| A40/3 | COMAND control unit | 43G |
| A40/8 | Audio/COMAND display | 49B |
| A40/9 | Audio/COMAND control panel | 52B |
| A76 | Left front reversible emergency tensioning retractor | 9J |
| A76/1 | Right front reversible emergency tensioning retractor | 9J |
| A90/3 | TV digital tuner | 54C |
| A98 | Panoramic sliding roof control module | 23B |
| B84/3 | Backup camera | 21J |
| B95 | Battery sensor | 15A |
| CAN A | Telematics CAN | 48F |
| CAN B | Interior CAN | 10F |
| CAN B | Interior CAN | 21F |
| CAN B | Interior CAN | 12D |
| CAN B | Interior CAN | 37F |
| CAN B | Interior CAN | 15F |
| CAN B | Interior CAN | 24F |
| CAN E1 | Chassis CAN 1 | 12H |
| CAN E1 | Chassis CAN 1 | 6G |
| CAN E1 | Chassis CAN 1 | 6B |
| CAN E2 | Chassis CAN 2 | 18G |
| Code 218 | Backup camera | 20J |
| Code 238 | Active Lane Keeping Assist | 15H |
| Code 23P | Driver assistance package | 1A |
| Code 275 | Front passenger seat memory package / electrically adjustable driver seat | 31G |
| Code 413 | Panoramic sliding sunroof | 22A |
| Code 414 | Electric glass tilting/sliding roof | 34A |
| Code 432 | Left and right front dynamic multicontour seats | 34G |
| Code 432 | Left and right front dynamic multicontour seats | 24A |
| Code 475 | Tire pressure monitor | 18J |
| Code 501 | 360 degree camera | 25J |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 42C |
| Code 508 | Navigation module preinstallation | 46B |
| Code 509 | Navigation module | 46B |
| Code 510 | Audio 20 with CD changer | 42B |
| Code 512 | COMAND APS with DVD changer | 42F |
| Code 513 | Traffic sign recognition | 15H |
| Code 513 | Traffic sign recognition | 1E |
| Code 518 | Media Interface | 45H |
| Code 522 | Audio 20 radio | 42C |
| Code 523 | Audio 20 radio | 42B |
| Code 526 | COMAND with single DVD drive (without navigation) | 42F |
| Code 527 | COMAND APS (with navigation) | 42F |
| Code 528 | COMAND with DVD changer | 42G |
| Code 531 | COMAND APS | 42G |
| Code 536 | SIRIUS satellite radio | 54H |
| Code 537 | Digital radio | 51H |
| Code 550 | Trailer hitch | 29G |
| Code 608 | Adaptive Highbeam Assist | 15J |
| Code 608 | Adaptive Highbeam Assist | 1F |
| Code 628 | Automatic high beam control PLUS (IHC+) | 15J |
| Code 628 | Automatic high beam control PLUS (IHC+) | 1F |
| Code 810 | Sound system | 48H |
| Code 811 | Extended sound system | 48H |
| Code 865 | TV tuner (digital) | 53B |
| Code 872 | Left and right rear seat heaters | 40B |
| Code 881 | Trunk lid control | 37A |
| Code 889 | KEYLESS-GO | 32A |
| Code 965 | Electrical preinstallation/rental vehicle | 27A |
| E1n9 | Left headlamp control unit | 24J |
| E2n9 | Right headlamp control unit | 24J |
| F32 | Front electrical prefuse box | 10B |
| F32k2 | Quiescent current cutout relay | 10B |
| Flex E | Chassis FlexRay | 4D |
| LIN B7 | On-board electrical system LIN | 15E |
| M40/1 | Dynamic multicontour seat pneumatic pump | 25B |
| MOST | Media Oriented System Transport | 46F |
| MOST | Media Oriented System Transport | 50F |
| N10/1 | Front SAM control unit with fuse and relay module | 7D |
| N10/2 | Rear SAM control unit with fuse and relay module | 12E |
| N121 | Trunk lid control unit | 38B |
| N121/1 | Tailgate control unit | 38B |
| N125/1 | Media interface control unit | 46H |
| N145 | Transmission mode control unit | 13J |
| N148 | 360° camera control unit | 26J |
| N2/10 | Supplemental restraint system control unit | 11J |
| N22/7 | Automatic air conditioning control and operating unit | 27G |
| N25/6 | Rear seat heaters control unit | 41B |
| N26/9 | Special-purpose vehicle multifunction control unit | 28B |
| N28/1 | Trailer recognition control unit | 30H |
| N3/10 | ME-SFI [ME] control unit | 7J |
| N3/9 | CDI control unit | 3J |
| N32/1 | Driver seat control unit | 33H |
| N32/19 | Left front dynamic multicontour seat control unit | 35H |
| N32/2 | Front passenger seat control unit | 32H |
| N32/22 | Right front dynamic multicontour seat control unit | 35H |
| N40/3 | Sound system amplifier control unit | 49J |
| N62/1 | Radar sensors control unit | 2C |
| N69/1 | Left front door control unit | 38G |
| N69/2 | Right front door control unit | 38G |
| N69/3 | Left rear door control unit | 40G |
| N69/4 | Right rear door control unit | 40G |
| N69/5 | KEYLESS-GO control unit | 33B |
| N70 | Overhead control panel control unit | 35B |
| N73 | Electronic ignition switch control unit | 12A |
| N87/3 | Digital Audio Broadcasting control unit | 52J |
| N87/8 | SDAR control unit / high definition tuner | 55J |
| N88 | Tire pressure monitor control unit | 19K |
| N93/7 | Chassis gateway control unit | 2A |
| U165 | Valid for AMG | 12J |
| U495 | Not valid for driving assistance package | 15H |
| U57 | Valid for model 212.2 | 37A |
| U58 | Valid for model 212.0/1 | 37B |
| U74 | Valid for diesel engines | 2J |
| U75 | Valid for gasoline engines | 5J |
