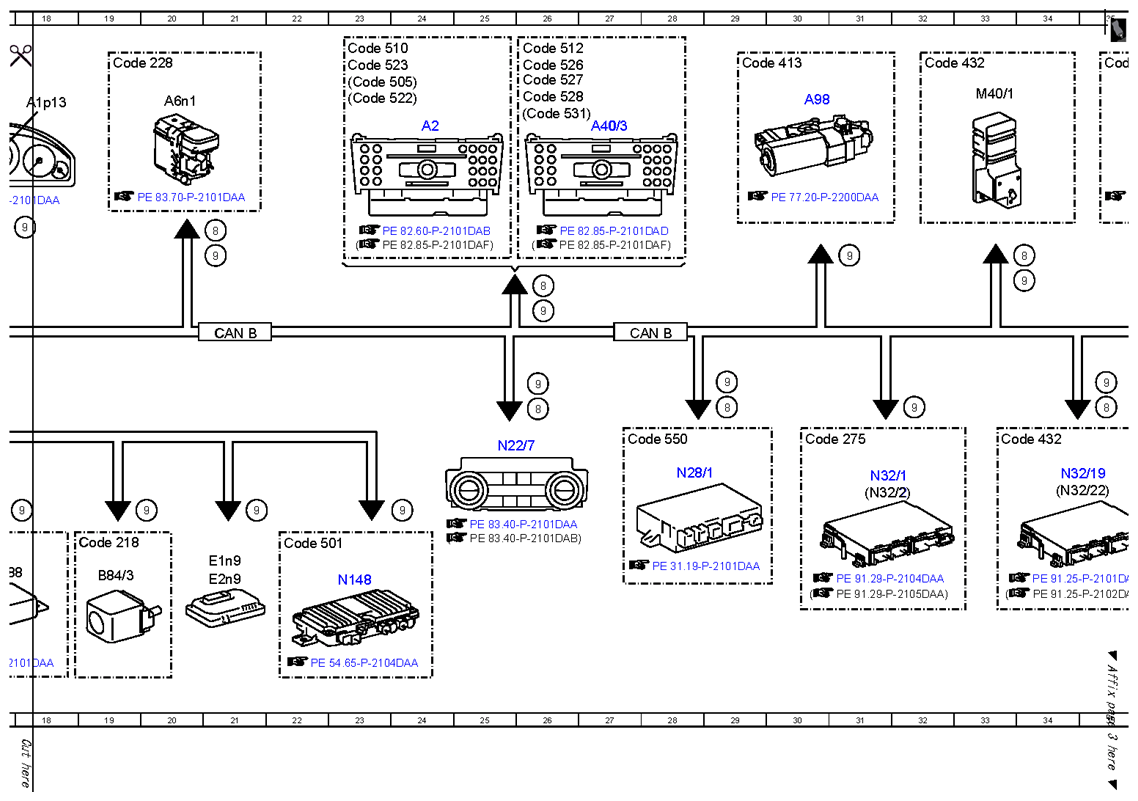

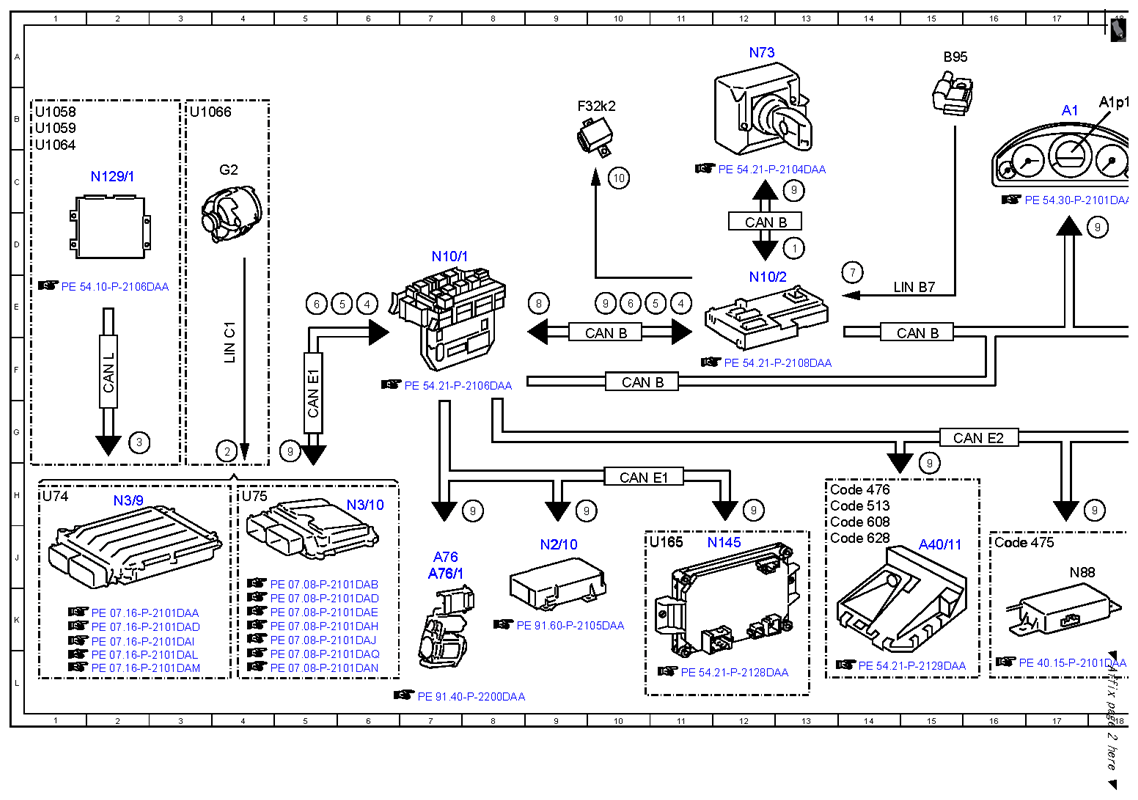

Electrical function schematic for consumer shutoff - PE54.10-P-2066-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13D |
| 10 | Quiescent current cutout relay, actuation | 10C |
| 2 | Alternator, signal | 4G |
| 3 | Charging voltage and charging current, signal | 2G |
| 4 | Engine running, signal | 6E |
| 4 | Engine running, signal | 11E |
| 5 | Drivetrain operational, signal | 11E |
| 5 | Drivetrain operational, signal | 6E |
| 6 | Alternator operating rate, signal | 10E |
| 6 | Alternator operating rate, signal | 5E |
| 7 | Battery sensor, signal | 14E |
| 8 | Consumer shutoff, request | 9E |
| 8 | Consumer shutoff, request | 26E |
| 8 | Consumer shutoff, request | 38G |
| 8 | Consumer shutoff, request | 21D |
| 8 | Consumer shutoff, request | 47D |
| 8 | Consumer shutoff, request | 36D |
| 8 | Consumer shutoff, request | 26G |
| 8 | Consumer shutoff, request | 34D |
| 8 | Consumer shutoff, request | 47G |
| 8 | Consumer shutoff, request | 29G |
| 8 | Consumer shutoff, request | 35G |
| 9 | No-load current shutoff, signal | 26E |
| 9 | No-load current shutoff, signal | 44G |
| 9 | No-load current shutoff, signal | 32G |
| 9 | No-load current shutoff, signal | 18D |
| 9 | No-load current shutoff, signal | 18H |
| 9 | No-load current shutoff, signal | 8H |
| 9 | No-load current shutoff, signal | 9H |
| 9 | No-load current shutoff, signal | 12H |
| 9 | No-load current shutoff, signal | 5G |
| 9 | No-load current shutoff, signal | 13C |
| 9 | No-load current shutoff, signal | 38F |
| 9 | No-load current shutoff, signal | 41G |
| 9 | No-load current shutoff, signal | 10E |
| 9 | No-load current shutoff, signal | 44D |
| 9 | No-load current shutoff, signal | 40D |
| 9 | No-load current shutoff, signal | 47E |
| 9 | No-load current shutoff, signal | 36E |
| 9 | No-load current shutoff, signal | 26F |
| 9 | No-load current shutoff, signal | 31D |
| 9 | No-load current shutoff, signal | 34E |
| 9 | No-load current shutoff, signal | 47F |
| 9 | No-load current shutoff, signal | 29F |
| 9 | No-load current shutoff, signal | 35F |
| 9 | No-load current shutoff, signal | 21D |
| 9 | No-load current shutoff, signal | 20H |
| 9 | No-load current shutoff, signal | 15H |
| 9 | No-load current shutoff, signal | 24H |
| 9 | No-load current shutoff, signal | 21H |
| A1 | Instrument cluster | 17B |
| A1p13 | Multifunction display | 18B |
| A2 | Radio | 24B |
| A40/11 | Multifunction camera | 15J |
| A40/3 | COMAND control unit | 27B |
| A6n1 | Stationary heater control unit | 20B |
| A76 | Left front reversible emergency tensioning retractor | 7J |
| A76/1 | Right front reversible emergency tensioning retractor | 7J |
| A98 | Panoramic sliding roof control module | 30B |
| B84/3 | Backup camera | 19J |
| B95 | Battery sensor | 15A |
| CAN B | Interior CAN | 10F |
| CAN B | Interior CAN | 21F |
| CAN B | Interior CAN | 12D |
| CAN B | Interior CAN | 28F |
| CAN B | Interior CAN | 37F |
| CAN B | Interior CAN | 44F |
| CAN B | Interior CAN | 15F |
| CAN B | Interior CAN | 10F |
| CAN E1 | Chassis CAN 1 | 10H |
| CAN E1 | Chassis CAN 1 | 5F |
| CAN E2 | Chassis CAN 2 | 16G |
| CAN L | Hybrid CAN | 2F |
| Code 218 | Backup camera | 38A |
| Code 218 | Backup camera | 19J |
| Code 228 | Stationary heater | 19A |
| Code 275 | Front passenger seat memory package / electrically adjustable driver seat | 30G |
| Code 413 | Panoramic sliding sunroof | 29A |
| Code 414 | Electric glass tilting/sliding roof | 45A |
| Code 432 | Left and right front dynamic multicontour seats | 33G |
| Code 432 | Left and right front dynamic multicontour seats | 32A |
| Code 475 | Tire pressure monitor | 16J |
| Code 476 | Automatic lane detection | 13H |
| Code 501 | 360 degree camera | 38A |
| Code 501 | 360 degree camera | 22J |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 23A |
| Code 510 | Audio 20 with CD changer | 23A |
| Code 512 | COMAND APS with DVD changer | 26A |
| Code 513 | Traffic sign recognition | 13H |
| Code 522 | Audio 20 radio | 23B |
| Code 523 | Audio 20 radio | 23A |
| Code 526 | COMAND with single DVD drive (without navigation) | 26A |
| Code 527 | COMAND APS (with navigation) | 26A |
| Code 528 | COMAND with DVD changer | 26B |
| Code 531 | COMAND APS | 26B |
| Code 550 | Trailer hitch | 27G |
| Code 608 | Adaptive Highbeam Assist | 13J |
| Code 628 | Automatic high beam control PLUS (IHC+) | 13J |
| Code 872 | Left and right rear seat heaters | 42G |
| Code 881 | Trunk lid control | 45H |
| Code 889 | KEYLESS-GO | 42A |
| Code 965 | Electrical preinstallation/rental vehicle | 35A |
| E1n9 | Left headlamp control unit | 21J |
| E2n9 | Right headlamp control unit | 21J |
| F32k2 | Quiescent current cutout relay | 9B |
| G2 | Alternator | 4C |
| LIN B7 | On-board electrical system LIN | 15E |
| LIN C1 | Drive train LIN | 4F |
| M40/1 | Dynamic multicontour seat pneumatic pump | 33B |
| N10/1 | Front SAM control unit with fuse and relay module | 7D |
| N10/2 | Rear SAM control unit with fuse and relay module | 12E |
| N121 | Trunk lid control unit | 46H |
| N121/1 | Tailgate control unit | 46H |
| N129/1 | Power electronics control unit | 2C |
| N145 | Transmission mode control unit | 12J |
| N148 | 360° camera control unit | 23J |
| N2/10 | Supplemental restraint system control unit | 9J |
| N22/7 | Automatic air conditioning control and operating unit | 25G |
| N25/6 | Rear seat heaters control unit | 43H |
| N26/9 | Special-purpose vehicle multifunction control unit | 36B |
| N28/1 | Trailer recognition control unit | 28H |
| N3/10 | ME-SFI [ME] control unit | 6H |
| N3/9 | CDI control unit | 2H |
| N32/1 | Driver seat control unit | 31H |
| N32/19 | Left front dynamic multicontour seat control unit | 34H |
| N32/2 | Front passenger seat control unit | 31H |
| N32/22 | Right front dynamic multicontour seat control unit | 34H |
| N42 | Camera cover control unit | 39C |
| N69/1 | Left front door control unit | 37G |
| N69/2 | Right front door control unit | 37G |
| N69/3 | Left rear door control unit | 40G |
| N69/4 | Right rear door control unit | 40G |
| N69/5 | KEYLESS-GO control unit | 43B |
| N70 | Overhead control panel control unit | 46B |
| N73 | Electronic ignition switch control unit | 12A |
| N88 | Tire pressure monitor control unit | 17J |
| U1058 | Valid for model 212.095 | 1B |
| U1059 | Valid for model 212.098 | 1B |
| U1064 | Valid for model 212.298 | 1C |
| U1066 | Not valid for model 212.095 | 3B |
| U165 | Valid for AMG | 10J |
| U57 | Valid for model 212.2 | 45G |
| U58 | Valid for model 212.0/1 | 45H |
| U74 | Valid for diesel engines | 1H |
| U75 | Valid for gasoline engines | 4H |
