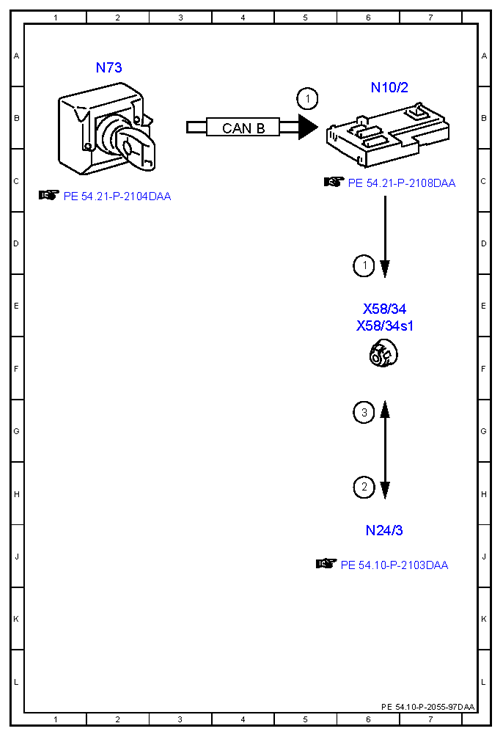

Electrical function schematic for DC/AC converter - PE54.10-P-2055-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.0 /2 up to 28.2.13 with CODE (U80) 115 V socket as of model year 2011 /AEJ10
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 5B |
| 1 | Circuit 15R, status | 6D |
| 2 | DC/AC converter control unit, actuation | 6H |
| 3 | 115 V socket, actuation | 6G |
| CAN B | Interior CAN | 4B |
| N10/2 | Rear SAM control unit with fuse and relay module | 6B |
| N24/3 | DC/AC converter control unit | 6J |
| N73 | Electronic ignition switch control unit | 2A |
| X58/34 | 115 V socket | 6E |
| X58/34s1 | Socket microswitch | 6E |
