Electrical function schematic for automatic air conditioning, input signals - PE83.40-P-2052-97DAA

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

MODEL 212

Code: Designation: Position:
1 Circuit 15, status 14G
10 Coolant temperature sensor, signal 4C
11 Coolant temperature, signal 8J
11 Coolant temperature, signal 10H
12 Evaporator temperature sensor, signal 17B
13 Refrigerant pressure sensor, signal 9H
14 Refrigerant pressure, signal 11G
15 Sun sensor, signal 19D
16 Pollutant sensor, signal 15C
17 Vehicle speed, signal 16J
18 Engine speed, signal 9J
18 Engine speed, signal 11G
19 Door rotary tumbler switch, status 21G
19 Door rotary tumbler switch, status 25G
19 Door rotary tumbler switch, status 18G
2 Engine running, signal 9J
2 Engine running, signal 10G
2 Engine running, signal 14K
2 Engine running, signal 14L
20 Side window position, signal 23H
20 Side window position, signal 21G
20 Side window position, signal 18G
21 Sliding roof position, signal 28H
22 Panoramic sliding sunroof position, signal 31H
23 Rear automatic air conditioning operating unit, request 15E
24 Voice input, status 30F
25 Evaporator drying, request 16J
26 Crash, signal 8J
26 Crash, signal 11H
3 Outside temperature sensor, signal 11J
4 Outside temperature, signal 10G
5 Interior temperature sensor, signal 19C
5 Interior temperature sensor, signal 19D
6 Vehicle interior temperature, signal 28G
7 Air outlet temperature sensor, signal 19E
8 Humidity/temperature sensor, signal 15C
9 Dew point sensor, signal 15D
A1 Instrument cluster 15K
A2/56 Radio with auto pilot system 28D
A40/3 COMAND control unit 30D
A98n1 Panoramic sliding roof control unit 30J
B10/31 Left side air outlet temperature sensor 25D
B10/32 Right side air outlet temperature sensor 25E
B10/35 Left front footwell air outlet temperature sensor 25E
B10/36 Right front footwell air outlet temperature sensor 25E
B10/38 Rear footwell air outlet temperature sensor 25F
B10/4 Interior temperature sensor 21A
B10/6 Evaporator temperature sensor 17B
B11/12 Dew point sensor 11C
B11/4 Coolant temperature sensor 4B
B12 Refrigerant pressure sensor 8G
B14 Outside temperature sensor 12H
B31 Emissions sensor 10B
B32/3 Sun sensor 23A
B82 Vehicle interior humidity/temperature sensor 12B
CAN B Interior CAN 14G
CAN B Interior CAN 22G
CAN E Chassis CAN 7K
CAN E Chassis CAN 6L
CAN E1 Chassis CAN 1 7K
CAN E2 Chassis CAN 2 13K
Code 413 Panoramic sliding sunroof 29H
Code 414 Electric glass tilting/sliding roof 26H
Code 511 Audio 50 APS incl. DVD changer 27D
Code 512 COMAND APS with DVD changer 29A
Code 525 Audio 50 APS radio (CD) 27D
Code 526 COMAND with single DVD drive (without navigation) 29B
Code 527 COMAND APS (with navigation) 29B
Code 528 COMAND with DVD changer 29B
Code 531 COMAND APS 29C
Code 580 Automatic air conditioning 15C
Code 581 Comfort automatic air conditioning 15C
Code 581 Comfort automatic air conditioning 9A
Code 581 Comfort automatic air conditioning 24F
Code B03 ECO start/stop function 12A
LIN B8 Climate control LIN 13E
LIN B8 Climate control LIN 13D
LIN B8 Climate control LIN 13C
LIN B8 Climate control LIN 14B
N10/1 Front SAM control unit with fuse and relay module 9H
N10/2 Rear SAM control unit with fuse and relay module 25H
N2/10 Supplemental restraint system control unit 3H
N22/4 Rear automatic air conditioning operating unit 10E
N22/7 Automatic air conditioning control and operating unit 17D
N3/10 ME-SFI [ME] control unit 3D
N3/9 CDI control unit 5D
N69/1 Left front door control unit 18H
N69/2 Right front door control unit 20H
N69/3 Left rear door control unit 23H
N69/4 Right rear door control unit 23J
N70 Overhead control panel control unit 28J
N70/3 Overhead control panel electronics 25B
N70/3b1 Interior temperature sensor with integrated fan 25A
N70b1 Interior temperature sensor with integrated fan 28H
N73 Electronic ignition switch control unit 13G
U111 Valid for overhead control panel without CAN 24A
U52 Valid for Japan 29D
U54 Valid for all except Japan 29C
U74 Valid for diesel engines 4D
U75 Valid for gasoline engines 1D

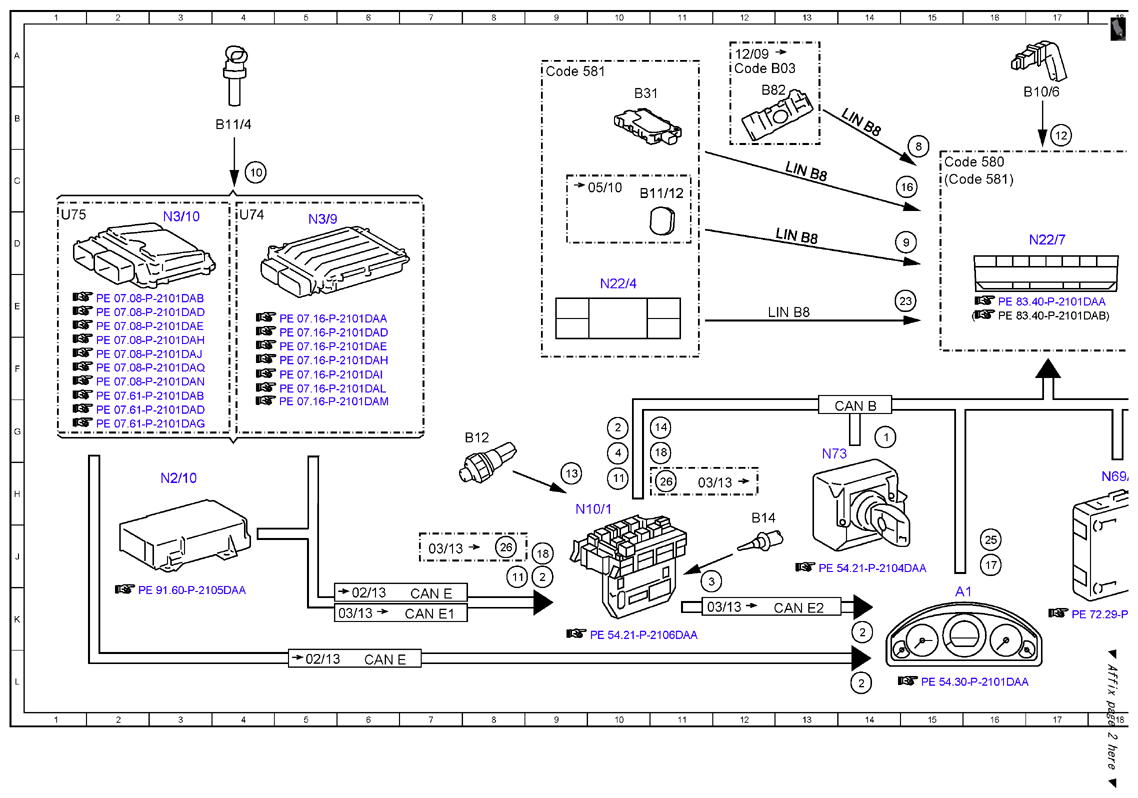

Fig 1: Automatic Air Conditioning (Input Signals) Electrical Function Diagram (1 Of 2)
G10055315Courtesy of MERCEDES-BENZ USA
Fig 2: Automatic Air Conditioning (Input Signals) Electrical Function Diagram (2 Of 2)
G10055316Courtesy of MERCEDES-BENZ USA
