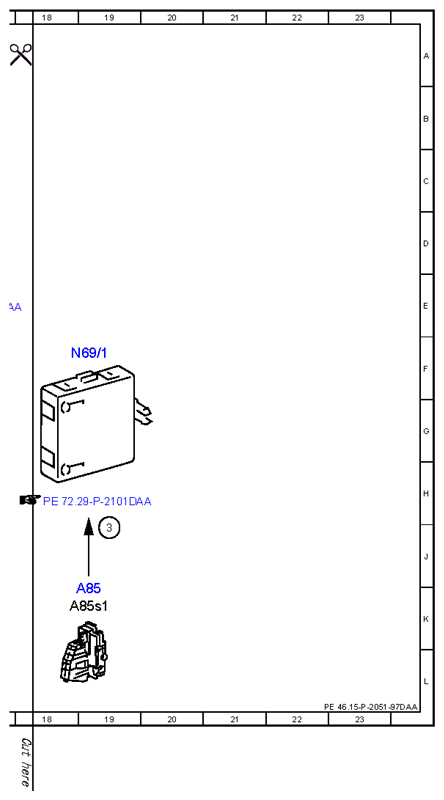

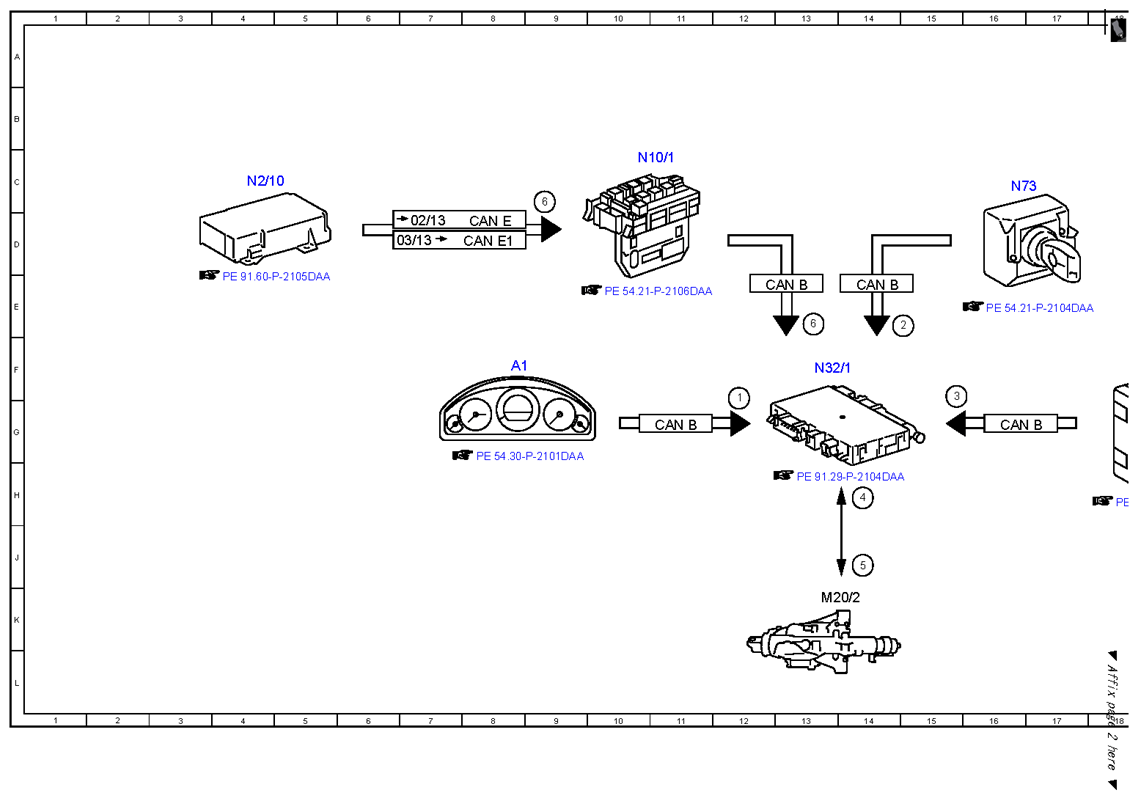

Electrical function schematic for steering column easy entry/exit adjustment - PE46.15-P-2051-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.0/2 with CODE 275 (Electrically adjustable front seats memory package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Easy entry/exit, status | 12G |
| 2 | Circuit 15, status | 14E |
| 3 | Door rotary tumbler switch, status | 19J |
| 3 | Door rotary tumbler switch, status | 15F |
| 4 | Hall sensors, signal | 14H |
| 5 | Steering column adjustment motor, actuation | 14J |
| 6 | Crash, signal | 13E |
| 6 | Crash, signal | 9C |
| A1 | Instrument cluster | 8F |
| A85 | Left front door lock | 19K |
| A85s1 | Left front door rotary tumbler switch | 19K |
| CAN B | Interior CAN | 11G |
| CAN B | Interior CAN | 16G |
| CAN B | Interior CAN | 13E |
| CAN B | Interior CAN | 14E |
| CAN E | Chassis CAN | 8D |
| CAN E1 | Chassis CAN 1 | 8D |
| M20/2 | Steering column up/down adjustment motor | 13K |
| N10/1 | Front SAM control unit with fuse and relay module | 10C |
| N2/10 | Supplemental restraint system control unit | 4C |
| N32/1 | Driver seat control unit | 13F |
| N69/1 | Left front door control unit | 19F |
| N73 | Electronic ignition switch control unit | 16C |
