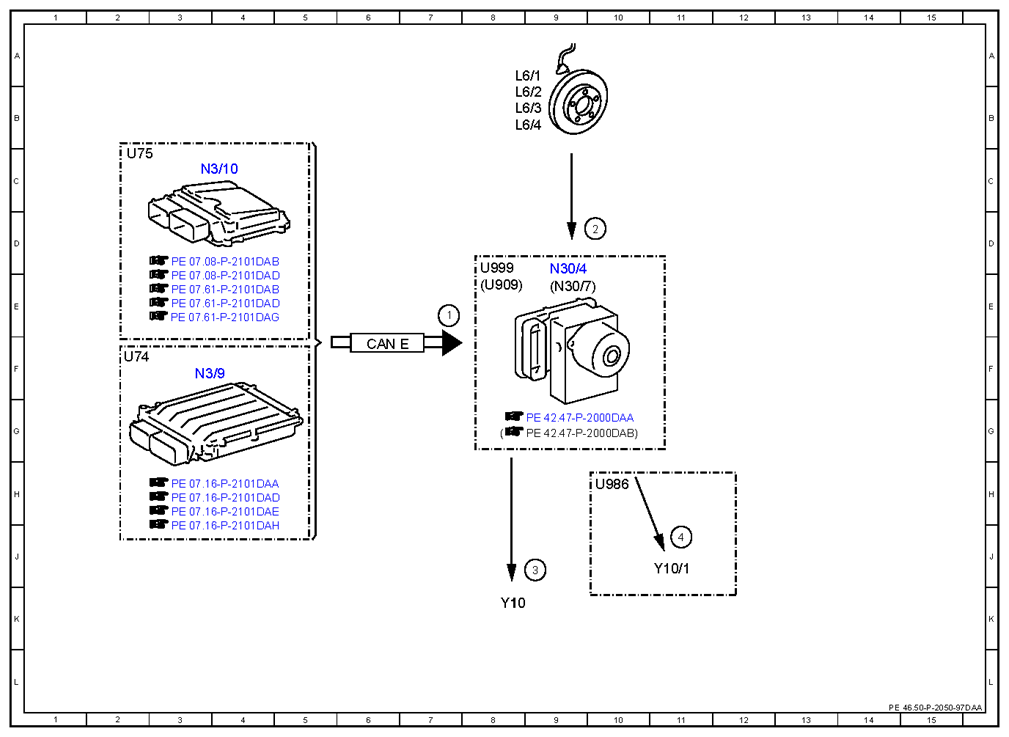

Electrical function schematic for speed-sensitive power steering (PML) - PE46.50-P-2050-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE (213) Speed-sensitive power steering
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 61, status | 7E |
| 2 | Wheel speed, signal | 10D |
| 3 | Speed-sensitive power steering solenoid valve, actuation | 9J |
| 4 | Quantity control valve, actuation | 11J |
| CAN E | Chassis CAN | 6F |
| L6/1 | Left front axle rpm sensor | 8A |
| L6/2 | Right front axle rpm sensor | 8B |
| L6/3 | Left rear axle rpm sensor | 8B |
| L6/4 | Right rear axle rpm sensor | 8B |
| N3/10 | ME-SFI [ME] control unit | 3C |
| N3/9 | CDI control unit | 3F |
| N30/4 | Electronic Stability Program control unit | 9D |
| N30/7 | Premium Electronic Stability Program control unit | 9E |
| U74 | Valid for diesel engines | 2F |
| U75 | Valid for gasoline engines | 2C |
| U909 | Valid for DISTRONIC PLUS | 8E |
| U986 | Not valid for AMG | 10H |
| U999 | Not valid with DISTRONIC PLUS | 8D |
| Y10 | Speed-sensitive power steering solenoid valve | 8K |
| Y10/1 | Power steering pump quantity control valve | 11J |
