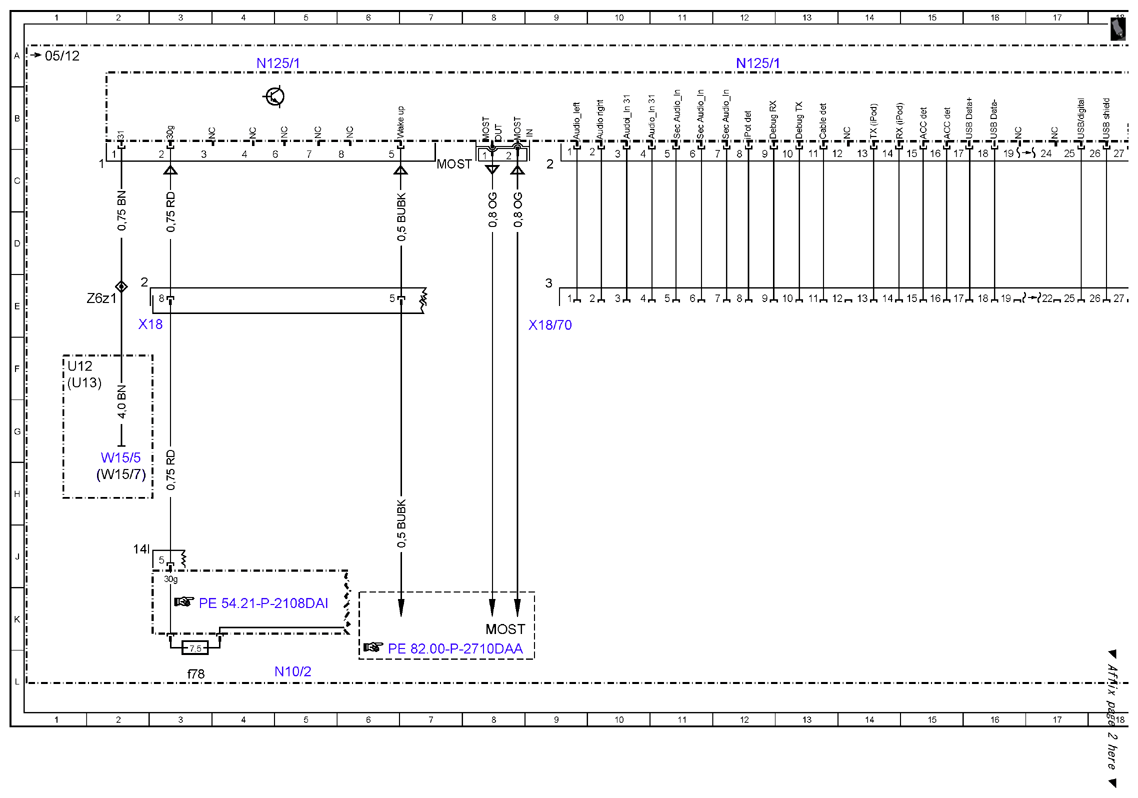

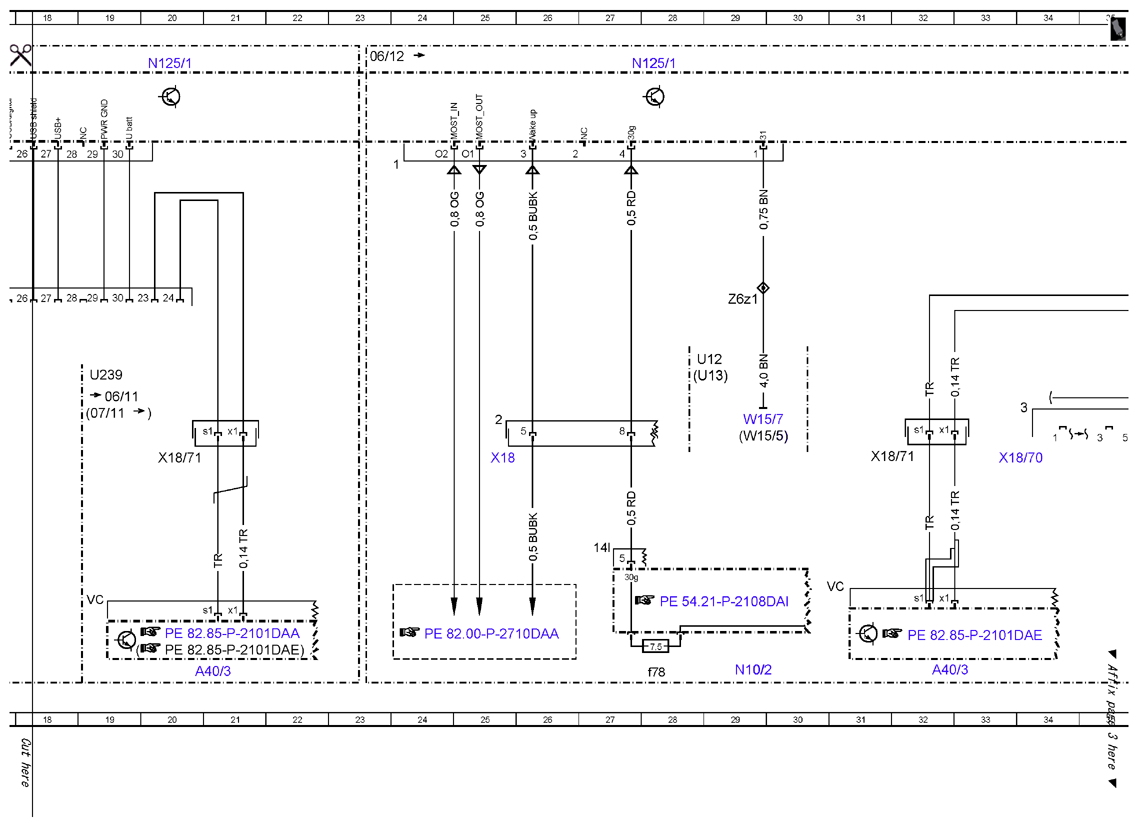

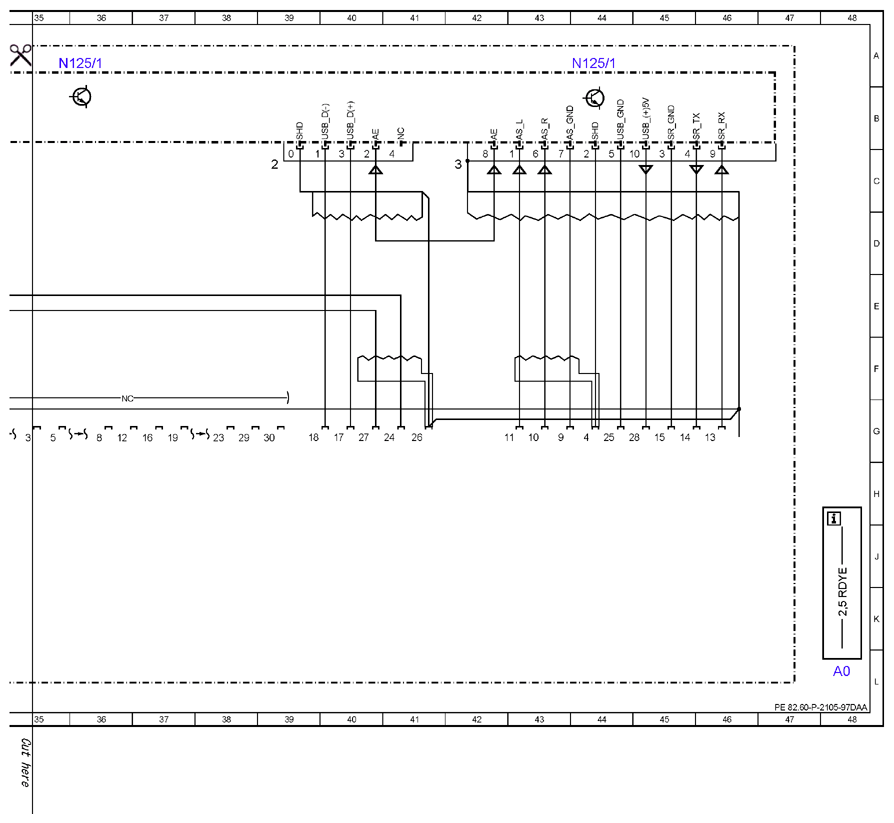

Wiring diagram for media interface control unit - PE82.60-P-2105-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 518 (Media interface) Control unit N125/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A40/3 | COMAND control unit | 21L |
| A40/3 | COMAND control unit | 32L |
| MOST | Media Oriented System Transport | 8K |
| N10/2 | Rear SAM control unit with fuse and relay module | 5L |
| N10/2 | Rear SAM control unit with fuse and relay module | 29L |
| N10/2f78 | Fuse 78 | 3L |
| N10/2f78 | Fuse 78 | 28L |
| N125/1 | Media interface control unit | 4A |
| N125/1 | Media interface control unit | 12A |
| N125/1 | Media interface control unit | 20A |
| N125/1 | Media interface control unit | 28A |
| N125/1 | Media interface control unit | 35A |
| N125/1 | Media interface control unit | 44A |
| U12 | Valid for left-hand drive vehicles | 1F |
| U12 | Valid for left-hand drive vehicles | 28F |
| U13 | Valid for right-hand drive vehicles | 1F |
| U13 | Valid for right-hand drive vehicles | 28F |
| U239 | Valid for media interface with video | 19F |
| W15/5 | Left front footwell ground point | 2H |
| W15/5 | Left front footwell ground point | 29G |
| W15/7 | Right front footwell ground point | 2H |
| W15/7 | Right front footwell ground point | 29G |
| X18 | Vehicle interior and harness for taillamp electrical connector | 3E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 25H |
| X18/70 | Media interface electrical connector | 9E |
| X18/70 | Media interface electrical connector | 34H |
| X18/71 | Media interface electrical connector 2 | 20H |
| X18/71 | Media interface electrical connector 2 | 32G |
| Z6z1 | Circuit 31 connector sleeve | 2E |
| Z6z1 | Circuit 31 connector sleeve | 29E |
