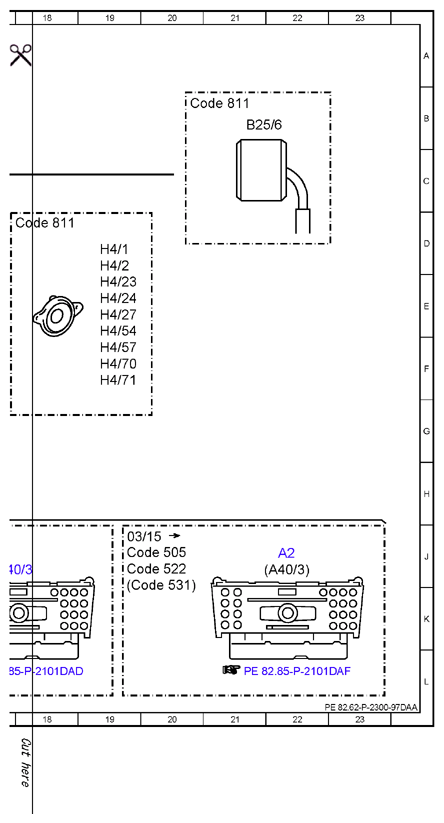

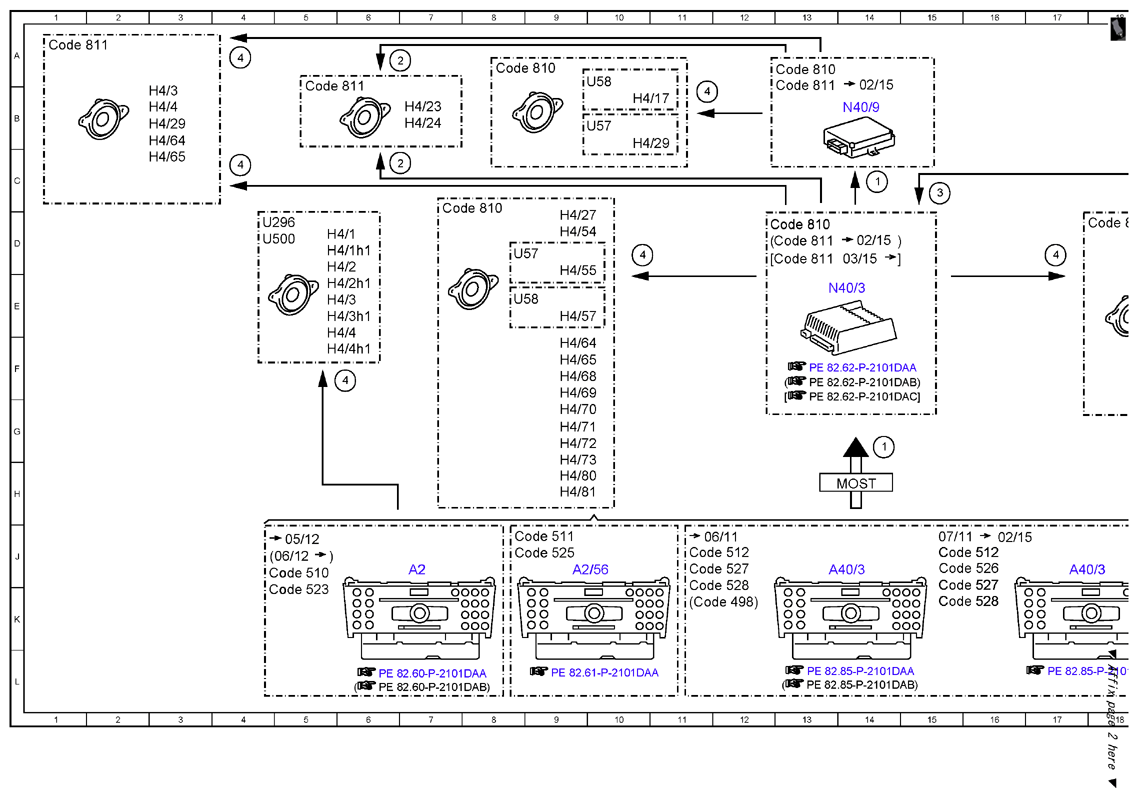

Electrical function schematic for speaker system function - PE82.62-P-2300-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Audio, signal | 14G |
| 1 | Audio, signal | 14C |
| 2 | Speaker illumination, actuation | 6A |
| 2 | Speaker illumination, actuation | 6C |
| 3 | Microphone, signal | 15C |
| 4 | Speaker, actuation | 17D |
| 4 | Speaker, actuation | 11B |
| 4 | Speaker, actuation | 10D |
| 4 | Speaker, actuation | 6F |
| 4 | Speaker, actuation | 4C |
| 4 | Speaker, actuation | 4A |
| A2 | Radio | 7J |
| A2 | Radio | 22J |
| A2/56 | Radio with auto pilot system | 9J |
| A40/3 | COMAND control unit | 13J |
| A40/3 | COMAND control unit | 17J |
| A40/3 | COMAND control unit | 21J |
| B25/6 | Sound system microphone | 21B |
| Code 498 | Japan version | 11K |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 19J |
| Code 510 | Audio 20 with CD changer | 4J |
| Code 511 | Audio 50 APS incl. DVD changer | 8J |
| Code 512 | COMAND APS with DVD changer | 11J |
| Code 512 | COMAND APS with DVD changer | 15J |
| Code 522 | Audio 20 radio | 19J |
| Code 523 | Audio 20 radio | 4K |
| Code 525 | Audio 50 APS radio (CD) | 8J |
| Code 526 | COMAND with single DVD drive (without navigation) | 15J |
| Code 527 | COMAND APS (with navigation) | 11J |
| Code 527 | COMAND APS (with navigation) | 15K |
| Code 528 | COMAND with DVD changer | 11K |
| Code 528 | COMAND with DVD changer | 15K |
| Code 531 | COMAND APS | 19K |
| Code 810 | Sound system | 12D |
| Code 810 | Sound system | 7D |
| Code 810 | Sound system | 8A |
| Code 810 | Sound system | 13A |
| Code 811 | Extended sound system | 12D |
| Code 811 | Extended sound system | 17D |
| Code 811 | Extended sound system | 5B |
| Code 811 | Extended sound system | 13B |
| Code 811 | Extended sound system | 20B |
| Code 811 | Extended sound system | 1A |
| Code 811 | Extended sound system | 12D |
| H4/1 | Left front door speaker | 5D |
| H4/1 | Left front door speaker | 19D |
| H4/17 | Bass speaker | 10B |
| H4/1h1 | Left front door tweeter | 5D |
| H4/2 | Right front door speaker | 5D |
| H4/2 | Right front door speaker | 19D |
| H4/23 | Left front door speaker, mirror triangle | 19E |
| H4/23 | Left front door speaker, mirror triangle | 7B |
| H4/24 | Right front door speaker, mirror triangle | 19E |
| H4/24 | Right front door speaker, mirror triangle | 7B |
| H4/27 | Center instrument panel speaker | 19E |
| H4/27 | Center instrument panel speaker | 9D |
| H4/29 | Bass speaker | 10B |
| H4/29 | Bass speaker | 2B |
| H4/2h1 | Right front door tweeter | 5E |
| H4/3 | Left rear door speaker | 5E |
| H4/3 | Left rear door speaker | 2B |
| H4/3h1 | Left rear door tweeter | 5E |
| H4/4 | Right rear door speaker | 5F |
| H4/4 | Right rear door speaker | 2B |
| H4/4h1 | Right rear door tweeter | 5F |
| H4/54 | Left rear surround speaker | 19E |
| H4/54 | Left rear surround speaker | 9D |
| H4/55 | Right rear surround speaker | 9E |
| H4/57 | Right rear surround speaker | 19F |
| H4/57 | Right rear surround speaker | 9E |
| H4/64 | Left front door sound system bass speaker | 9F |
| H4/64 | Left front door sound system bass speaker | 2B |
| H4/65 | Right front door sound system bass speaker | 9F |
| H4/65 | Right front door sound system bass speaker | 2C |
| H4/68 | Left front door sound system tweeter | 9F |
| H4/69 | Right front door sound system tweeter | 9F |
| H4/70 | Left rear door sound system tweeter | 19F |
| H4/70 | Left rear door sound system tweeter | 9G |
| H4/71 | Right rear door sound system tweeter | 19F |
| H4/71 | Right rear door sound system tweeter | 9G |
| H4/72 | Left front door sound system midrange speaker | 9G |
| H4/73 | Right front door sound system midrange speaker | 9H |
| H4/80 | Left rear door sound system midrange speaker | 9H |
| H4/81 | Right rear door sound system midrange speaker | 9H |
| MOST | Media Oriented System Transport | 14H |
| N40/3 | Sound system amplifier control unit | 14E |
| N40/9 | Rear bass speaker amplifier | 14B |
| U296 | Not valid for expanded sound system | 4D |
| U500 | Not valid for sound system | 4D |
| U57 | Valid for model 212.2 | 8D |
| U57 | Valid for model 212.2 | 9B |
| U58 | Valid for model 212.0/1 | 8E |
| U58 | Valid for model 212.0/1 | 9A |
