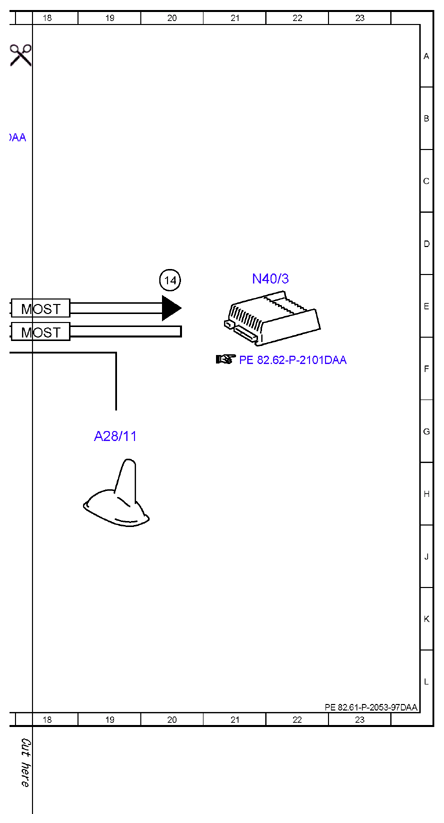

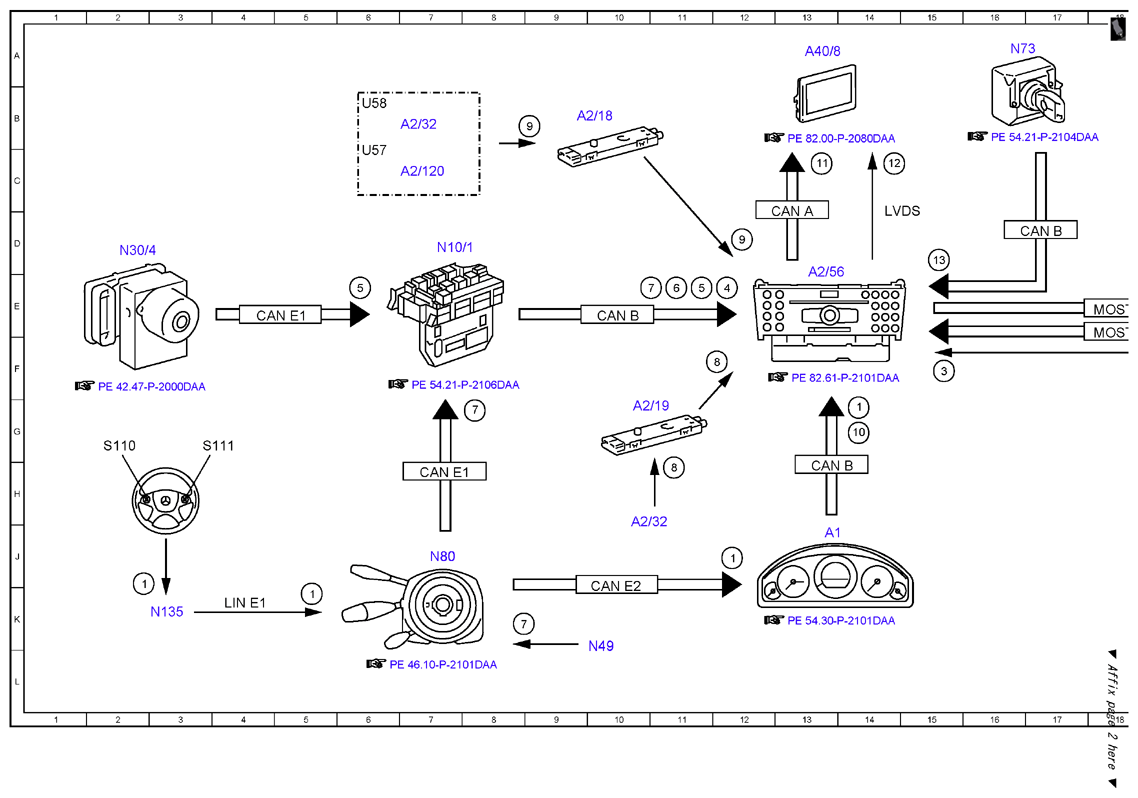

Electrical function diagram for position finding and navigation (APS), function - PE82.61-P-2053-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 511 (Audio 50 APS with DVD changer)
MODEL 212 with CODE 525 (MB Audio 50 APS radio)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 5K |
| 1 | Multifunction steering wheel button group, signal | 12J |
| 1 | Multifunction steering wheel button group, signal | 14G |
| 1 | Multifunction steering wheel button group, signal | 2K |
| 10 | Vehicle speed, signal | 14G |
| 11 | Switch-on request, signal | 13C |
| 12 | Audio/COMAND display, message | 14C |
| 13 | Circuit 15R, status | 15D |
| 14 | Audio, signal | 20E |
| 3 | GPS, signal | 15F |
| 4 | Circuit 30, status | 12E |
| 5 | Wheel speed, signal | 6E |
| 5 | Wheel speed, signal | 11E |
| 6 | Direction of travel, signal | 11E |
| 7 | Steering angle sensor, signal | 8G |
| 7 | Steering angle sensor, signal | 8K |
| 7 | Steering angle sensor, signal | 10E |
| 8 | FM antenna, signal | 12F |
| 8 | FM antenna, signal | 11H |
| 9 | FM antenna, signal | 12D |
| 9 | FM antenna, signal | 9B |
| A1 | Instrument cluster | 13J |
| A2/120 | Right rear side window antenna | 7C |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 9B |
| A2/19 | FM 2 and DAB antenna amplifier | 10G |
| A2/32 | Rear window antenna | 10J |
| A2/32 | Rear window antenna | 7B |
| A2/56 | Radio with auto pilot system | 13E |
| A28/11 | Multifunction antenna | 19G |
| A40/8 | Audio/COMAND display | 13A |
| CAN A | Telematics CAN | 13D |
| CAN B | Interior CAN | 13H |
| CAN B | Interior CAN | 10E |
| CAN B | Interior CAN | 17D |
| CAN E1 | Chassis CAN 1 | 7H |
| CAN E1 | Chassis CAN 1 | 4E |
| CAN E2 | Chassis CAN 2 | 10K |
| LIN E1 | Steering LIN | 4K |
| LVDS | Low voltage differential signal | 14D |
| MOST | Media Oriented System Transport | 18F |
| MOST | Media Oriented System Transport | 18E |
| N10/1 | Front SAM control unit with fuse and relay module | 7D |
| N135 | Steering wheel electronics | 3K |
| N30/4 | Electronic Stability Program control unit | 2D |
| N40/3 | Sound system amplifier control unit | 21E |
| N49 | Steering angle sensor | 10L |
| N73 | Electronic ignition switch control unit | 16A |
| N80 | Steering column module control unit | 7J |
| S110 | Left multifunction steering wheel button group | 2G |
| S111 | Right multifunction steering wheel button group | 3G |
| U57 | Valid for model 212.2 | 6C |
| U58 | Valid for model 212.0/1 | 6B |
