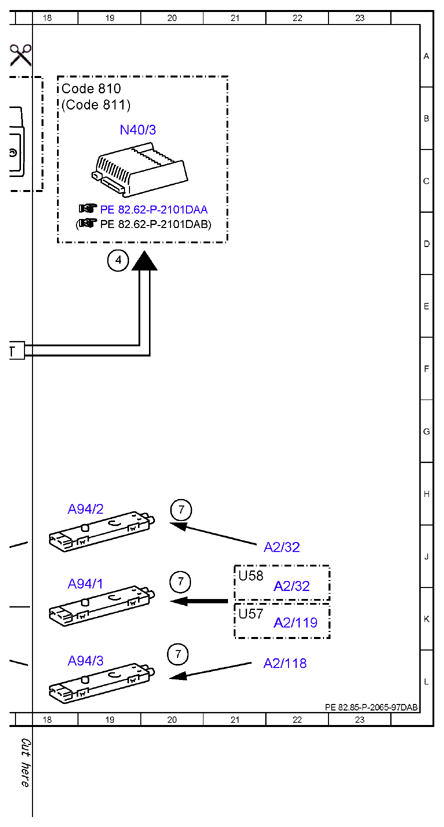

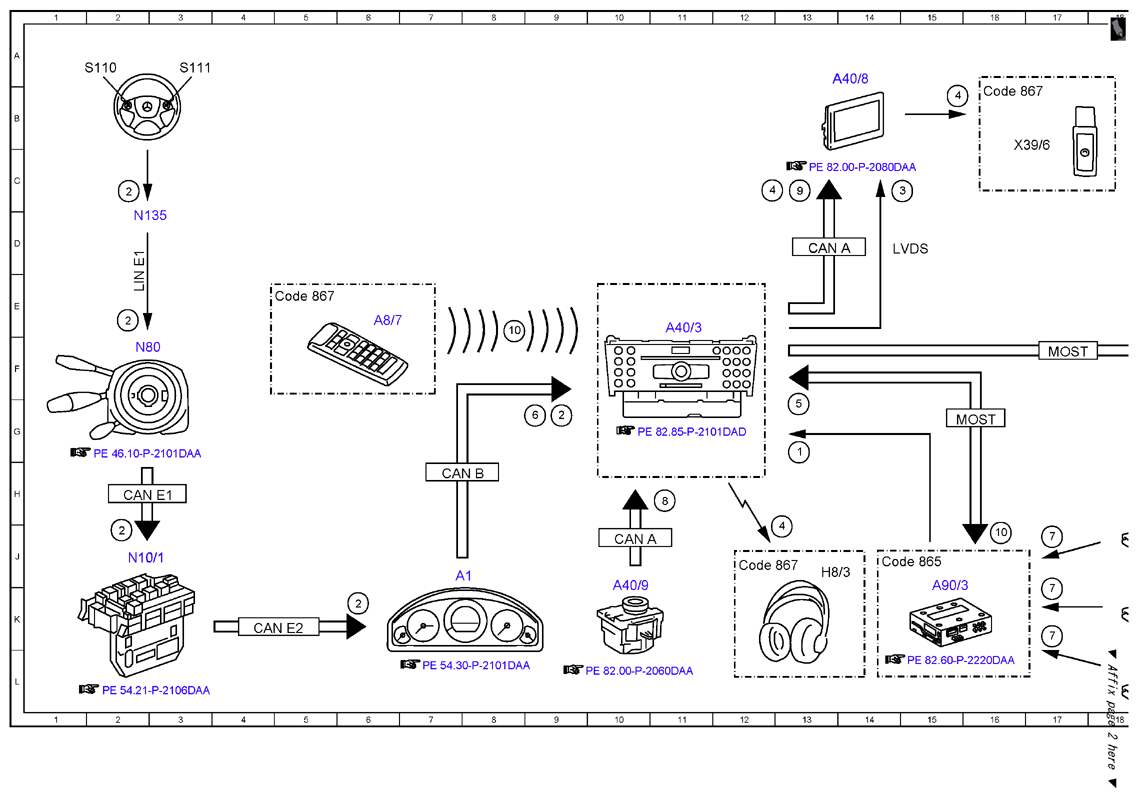

Electrical function diagram for TV mode, function - PE82.85-P-2065-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of 3/1/13 up to 3/1/15 up to model year 2016 with CODE 865 (TV tuner)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Video and TV, signal | 13G |
| 10 | Operation, signal | 8E |
| 10 | Operation, signal | 16J |
| 2 | Multifunction steering wheel button group, signal | 9G |
| 2 | Multifunction steering wheel button group, signal | 2C |
| 2 | Multifunction steering wheel button group, signal | 2E |
| 2 | Multifunction steering wheel button group, signal | 2J |
| 2 | Multifunction steering wheel button group, signal | 6K |
| 3 | Video, signal | 15C |
| 4 | Audio, signal | 19D |
| 4 | Audio, signal | 13J |
| 4 | Audio, signal | 15B |
| 4 | Audio, signal | 12C |
| 5 | Audio applications, signal | 13G |
| 6 | Vehicle speed, signal | 9G |
| 7 | TV antennas, signal | 17K |
| 7 | TV antennas, signal | 17J |
| 7 | TV antennas, signal | 17K |
| 7 | TV antennas, signal | 20L |
| 7 | TV antennas, signal | 20J |
| 8 | Audio/COMAND controller, request | 11H |
| 9 | Switch-on request, signal | 13C |
| A1 | Instrument cluster | 7J |
| A2/118 | Windshield antenna | 21L |
| A2/119 | Left rear side window antenna | 22K |
| A2/32 | Rear window antenna | 21J |
| A2/32 | Rear window antenna | 22K |
| A40/3 | COMAND control unit | 11E |
| A40/8 | Audio/COMAND display | 13A |
| A40/9 | Audio/COMAND control panel | 10K |
| A8/7 | Remote control | 6E |
| A90/3 | TV digital tuner | 15K |
| A94/1 | TV 1 antenna amplifier | 18K |
| A94/2 | TV 2 antenna amplifier | 18H |
| A94/3 | TV 3 antenna amplifier | 18L |
| CAN A | Telematics CAN | 10J |
| CAN A | Telematics CAN | 13D |
| CAN B | Interior CAN | 7H |
| CAN E1 | Chassis CAN 1 | 2H |
| CAN E2 | Chassis CAN 2 | 4K |
| Code 810 | Sound system | 18B |
| Code 811 | Extended sound system | 18B |
| Code 865 | TV tuner (digital) | 14J |
| Code 867 | SPLITVIEW | 5E |
| Code 867 | SPLITVIEW | 12J |
| Code 867 | SPLITVIEW | 16B |
| H8/3 | Radio frequency headphones | 13J |
| LIN E1 | Steering LIN | 2D |
| LVDS | Low voltage differential signal | 15D |
| MOST | Media Oriented System Transport | 16G |
| MOST | Media Oriented System Transport | 17F |
| N10/1 | Front SAM control unit with fuse and relay module | 2J |
| N135 | Steering wheel electronics | 2D |
| N40/3 | Sound system amplifier control unit | 19B |
| N80 | Steering column module control unit | 2F |
| S110 | Left multifunction steering wheel button group | 1A |
| S111 | Right multifunction steering wheel button group | 3A |
| U57 | Valid for model 212.2 | 21K |
| U58 | Valid for model 212.0/1 | 21J |
| X39/6 | Headphones electrical connector (cabled) | 16C |
