Remove/install seat belt buckle of bench seat in cargo area - AR91.40-P-1505ES
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.2 with CODE (844) Folding bench seat in cargo area, opposite direction of travel
| Remove/install | |||
| Risk of injury caused by release of spring in the automatic belt retractor is released. | Never disassemble automatic belt retractors. | AS91.00-Z-0002-01A | |
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Assessment of airbag and emergency tensioning retractor units in accident vehicles | AH91.00-P-0006-01B | ||

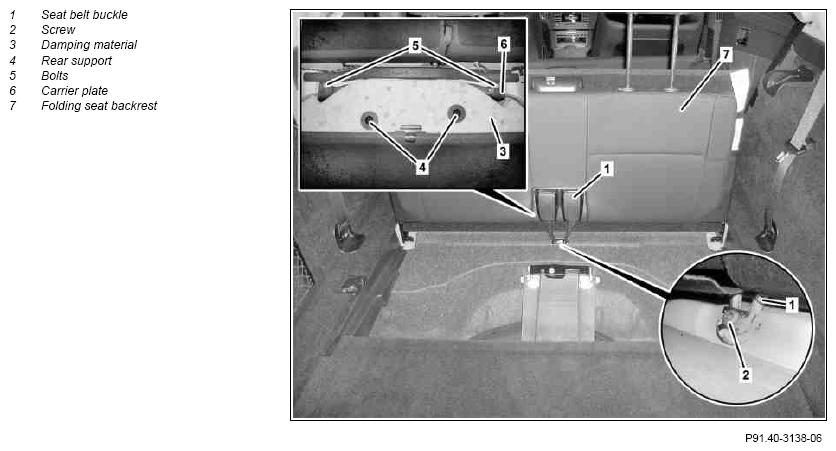

| 1 | Fold together folding bench seat in cargo area | ||
| 2 | Fold back rear seat backrest | ||
| 3 | Remove front section of load compartment floor | ||
| 4 | Remove rear supports (4) and remove soundproofing (3) | ||
| 5 | Remove screws/bolts (5) and place carrier plate (6) to one side | ||
| 6 | Unscrew bolt (2) | *BA91.40-P-1015-01Q | |
| 7 | Fold open folding seat backrest (7) in cargo area | ||
| 8 | Remove buckle (1) | ||
| 9 | Install in the reverse order |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | Model 212.2 | |
|---|---|---|---|
| BA91.40-P-1015-01Q | Screw on rear belt buckle | Nm | 40 |
