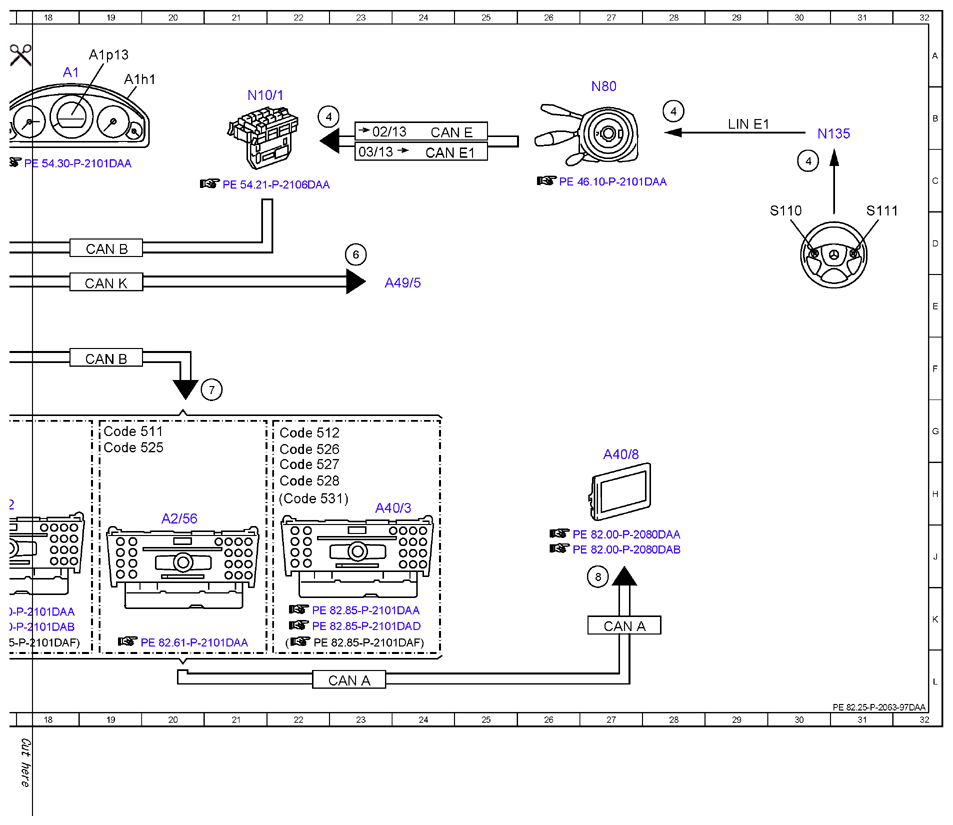

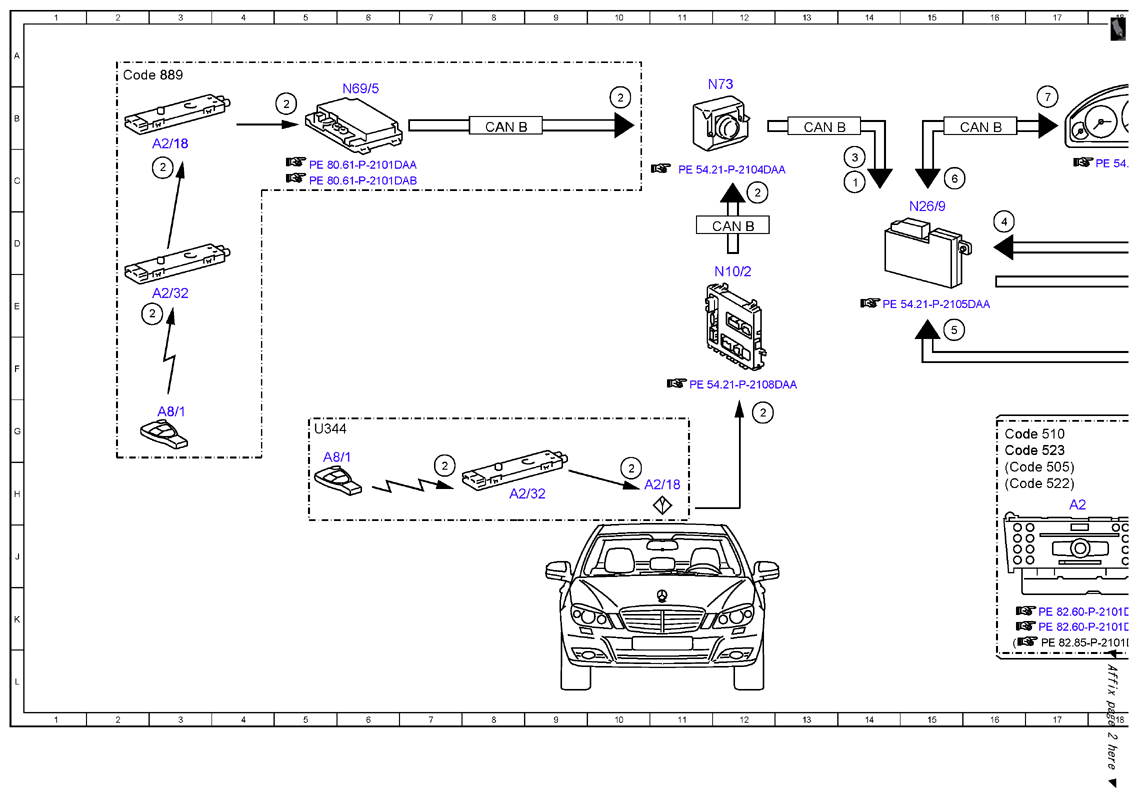

Electrical function schematic for two-way radio integration - PE82.25-P-2063-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 941 (Preinstallation for radio data transmission) with CODE 965 (Electrical preinstallation, rental vehicles)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 14C |
| 2 | Lock/unlock central locking, request | 10B |
| 2 | Lock/unlock central locking, request | 5B |
| 2 | Lock/unlock central locking, request | 3C |
| 2 | Lock/unlock central locking, request | 3E |
| 2 | Lock/unlock central locking, request | 7H |
| 2 | Lock/unlock central locking, request | 10H |
| 2 | Lock/unlock central locking, request | 12C |
| 2 | Lock/unlock central locking, request | 12G |
| 3 | Central locking, status | 14C |
| 4 | Multifunction steering wheel button group, signal | 30C |
| 4 | Multifunction steering wheel button group, signal | 16D |
| 4 | Multifunction steering wheel button group, signal | 28B |
| 4 | Multifunction steering wheel button group, signal | 22B |
| 5 | Audio operation, status | 15E |
| 6 | Two-way radio data transmission on/off, signal | 23D |
| 6 | Two-way radio data transmission on/off, signal | 15C |
| 7 | Two-way radio data transmission, status | 17B |
| 7 | Two-way radio data transmission, status | 21F |
| 8 | Display, actuation | 27J |
| A1 | Instrument cluster | 18A |
| A1h1 | Warning buzzer | 19A |
| A1p13 | Multifunction display | 19A |
| A2 | Radio | 17H |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 10H |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 3B |
| A2/32 | Rear window antenna | 9H |
| A2/32 | Rear window antenna | 3E |
| A2/56 | Radio with auto pilot system | 20H |
| A40/3 | COMAND control unit | 23H |
| A40/8 | Audio/COMAND display | 27G |
| A49/5 | Radio data transmission two-way radio | 24E |
| A8/1 | Transmitter key | 5G |
| A8/1 | Transmitter key | 3G |
| CAN A | Telematics CAN | 23L |
| CAN A | Telematics CAN | 27K |
| CAN B | Interior CAN | 16B |
| CAN B | Interior CAN | 12D |
| CAN B | Interior CAN | 19D |
| CAN B | Interior CAN | 19F |
| CAN B | Interior CAN | 13B |
| CAN B | Interior CAN | 8B |
| CAN E | Chassis CAN | 24B |
| CAN E1 | Chassis CAN 1 | 24C |
| CAN K | Multifunction CAN | 19E |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 16H |
| Code 510 | Audio 20 with CD changer | 16G |
| Code 511 | Audio 50 APS incl. DVD changer | 19G |
| Code 512 | COMAND APS with DVD changer | 22G |
| Code 522 | Audio 20 radio | 16H |
| Code 523 | Audio 20 radio | 16G |
| Code 525 | Audio 50 APS radio (CD) | 19G |
| Code 526 | COMAND with single DVD drive (without navigation) | 22G |
| Code 527 | COMAND APS (with navigation) | 22H |
| Code 528 | COMAND with DVD changer | 22H |
| Code 531 | COMAND APS | 22H |
| Code 889 | KEYLESS-GO | 2A |
| LIN E1 | Steering LIN | 29B |
| N10/1 | Front SAM control unit with fuse and relay module | 21B |
| N10/2 | Rear SAM control unit with fuse and relay module | 12E |
| N135 | Steering wheel electronics | 30B |
| N26/9 | Special-purpose vehicle multifunction control unit | 15C |
| N69/5 | KEYLESS-GO control unit | 6B |
| N73 | Electronic ignition switch control unit | 12B |
| N80 | Steering column module control unit | 27B |
| S110 | Left multifunction steering wheel button group | 30D |
| S111 | Right multifunction steering wheel button group | 31D |
| U344 | Valid for all except KEYLESS GO | 5G |
