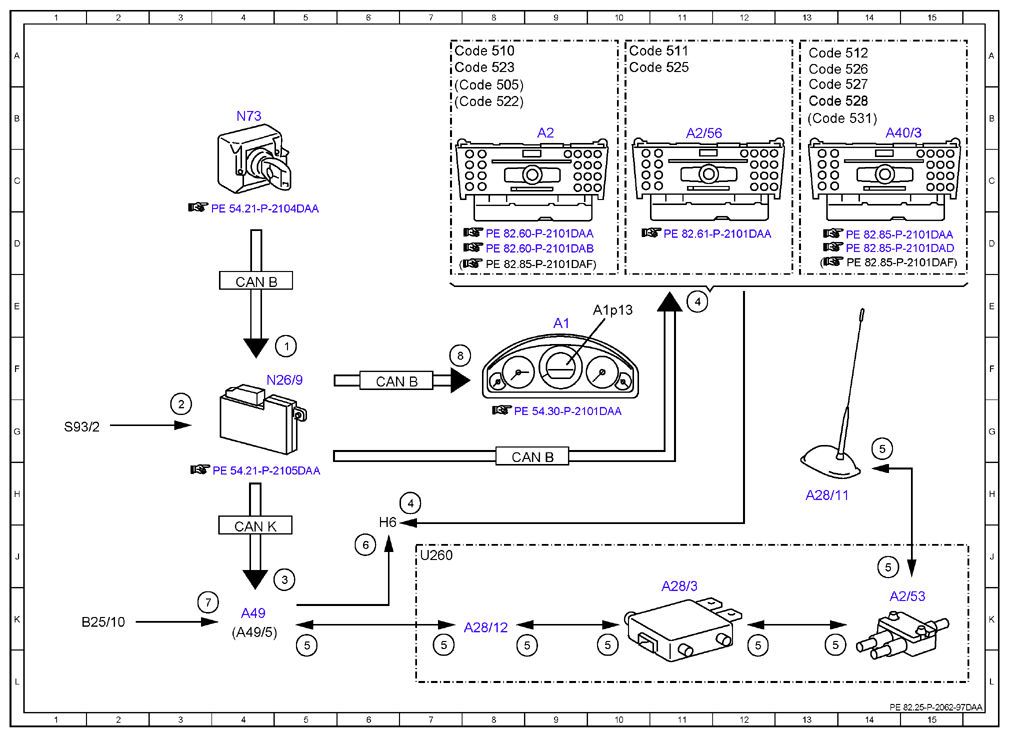

Electrical function schematic for two-way radio hands-free system - PE82.25-P-2062-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 938 (Preinstallation for hands-free two-way radio) with CODE 965 (Electrical preinstallation, rental vehicles)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 5F |
| 2 | Two-way radio connection switch status | 3G |
| 3 | Two-way radio connection signal | 5J |
| 4 | Mute, signal | 11E |
| 4 | Mute, signal | 7H |
| 5 | Transmit/receive signal | 5K |
| 5 | Transmit/receive signal | 7K |
| 5 | Transmit/receive signal | 9K |
| 5 | Transmit/receive signal | 10K |
| 5 | Transmit/receive signal | 12K |
| 5 | Transmit/receive signal | 13K |
| 5 | Transmit/receive signal | 14J |
| 5 | Transmit/receive signal | 14G |
| 6 | Voice output, signal | 6J |
| 7 | Voice input, signal | 3K |
| 8 | Instrument cluster, request | 7F |
| A1 | Instrument cluster | 9E |
| A1p13 | Multifunction display | 10E |
| A2 | Radio | 9B |
| A2/53 | Mobile phone and stationary heater radio remote control antenna splitter | 14K |
| A2/56 | Radio with auto pilot system | 11B |
| A28/11 | Multifunction antenna | 13H |
| A28/12 | Taxi telephone antenna splitter | 8K |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 11K |
| A40/3 | COMAND control unit | 14B |
| A49 | Two-way radio | 4K |
| A49/5 | Radio data transmission two-way radio | 4K |
| B25/10 | Taxi two-way radio microphone | 2K |
| CAN B | Interior CAN | 8G |
| CAN B | Interior CAN | 4E |
| CAN B | Interior CAN | 6F |
| CAN K | Multifunction CAN | 4J |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 7B |
| Code 510 | Audio 20 with CD changer | 7A |
| Code 511 | Audio 50 APS incl. DVD changer | 10A |
| Code 512 | COMAND APS with DVD changer | 13A |
| Code 522 | Audio 20 radio | 7B |
| Code 523 | Audio 20 radio | 7A |
| Code 525 | Audio 50 APS radio (CD) | 10A |
| Code 526 | COMAND with single DVD drive (without navigation) | 13A |
| Code 527 | COMAND APS (with navigation) | 13B |
| Code 528 | COMAND with DVD changer | 13B |
| Code 531 | COMAND APS | 13B |
| H6 | Taxi two-way radio speaker | 6J |
| N26/9 | Special-purpose vehicle multifunction control unit | 5F |
| N73 | Electronic ignition switch control unit | 4B |
| S93/2 | Two-way radio switch | 1G |
| U260 | Valid for comfort telephony | 7J |
