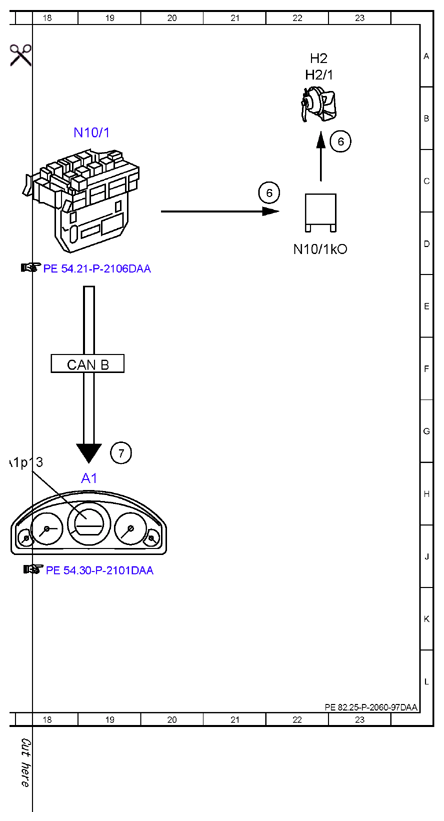

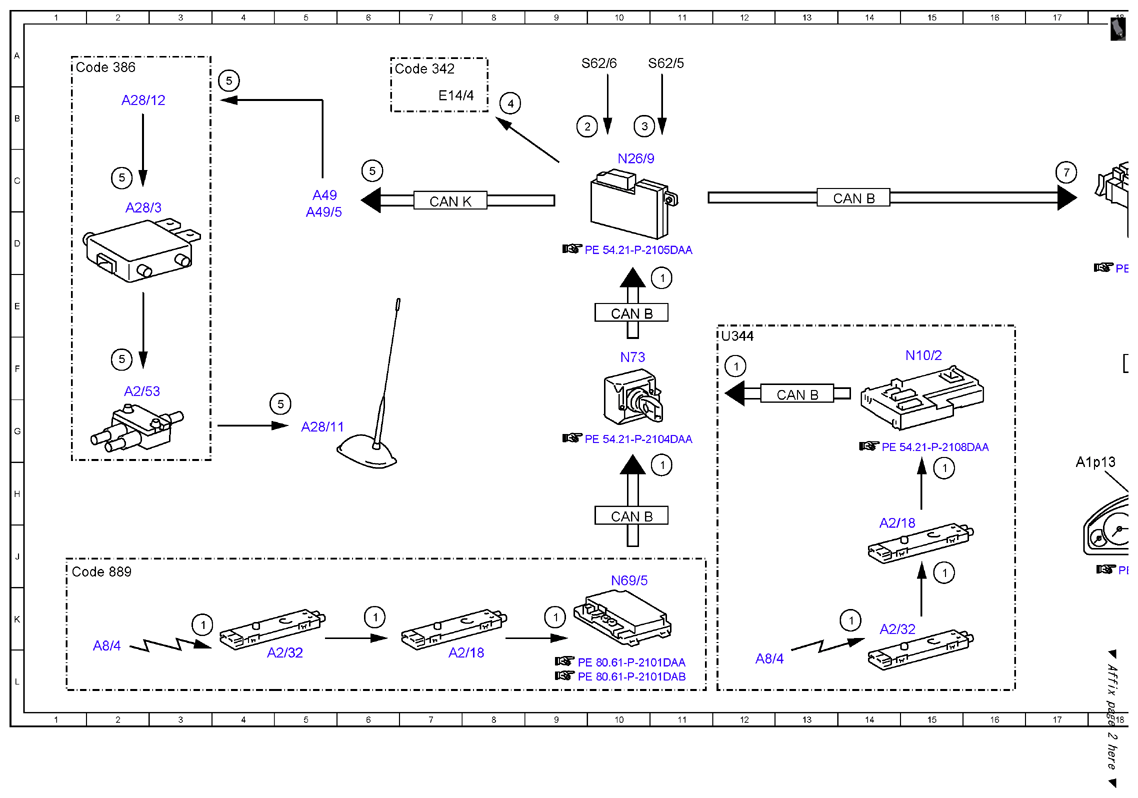

Electrical function schematic for emergency alarm - PE82.25-P-2060-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 934 (Taxi emergency alarm unit) with CODE 965 (Electrical preinstallation, rental vehicles)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Emergency alarm, request | 14K |
| 1 | Emergency alarm, request | 12F |
| 1 | Emergency alarm, request | 15H |
| 1 | Emergency alarm, request | 11E |
| 1 | Emergency alarm, request | 11H |
| 1 | Emergency alarm, request | 9K |
| 1 | Emergency alarm, request | 6K |
| 1 | Emergency alarm, request | 3K |
| 1 | Emergency alarm, request | 15J |
| 2 | "Trigger" button / taxi emergency alarm system status | 9B |
| 3 | "Erase" button / taxi emergency alarm system status | 10B |
| 4 | Activate roof sign lamp signal | 8B |
| 5 | Call for assistance, request | 4A |
| 5 | Call for assistance, request | 6C |
| 5 | Call for assistance, request | 5G |
| 5 | Call for assistance, request | 5G |
| 5 | Call for assistance, request | 5G |
| 6 | Fanfare horns, actuation | 23B |
| 6 | Fanfare horns, actuation | 22C |
| 7 | Warning message issue, request | 17C |
| 7 | Warning message issue, request | 19G |
| A1 | Instrument cluster | 19H |
| A1p13 | Multifunction display | 17H |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 14J |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 8L |
| A2/32 | Rear window antenna | 5L |
| A2/32 | Rear window antenna | 14K |
| A2/53 | Mobile phone and stationary heater radio remote control antenna splitter | 2F |
| A28/11 | Multifunction antenna | 5G |
| A28/12 | Taxi telephone antenna splitter | 2B |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 2D |
| A49 | Two-way radio | 5C |
| A49/5 | Radio data transmission two-way radio | 5D |
| A8/4 | Taxi emergency alarm system radio remote triggering transmitter | 12L |
| A8/4 | Taxi emergency alarm system radio remote triggering transmitter | 2L |
| CAN B | Interior CAN | 14C |
| CAN B | Interior CAN | 19F |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 10E |
| CAN B | Interior CAN | 10H |
| CAN K | Multifunction CAN | 7C |
| Code 342 | Roof sign connection for taxi | 6A |
| Code 386 | Mobile phone preinstallation with universal interface | 1A |
| Code 889 | KEYLESS-GO | 1J |
| E14/4 | Roof sign lamp | 7B |
| H2 | Left fanfare horn | 22A |
| H2/1 | Right fanfare horn | 22A |
| N10/1 | Front SAM control unit with fuse and relay module | 19B |
| N10/1kO | Fanfare horn relay | 22D |
| N10/2 | Rear SAM control unit with fuse and relay module | 15F |
| N26/9 | Special-purpose vehicle multifunction control unit | 10C |
| N69/5 | KEYLESS-GO control unit | 10J |
| N73 | Electronic ignition switch control unit | 10F |
| S62/5 | Taxi emergency alarm system "Delete" button | 11A |
| S62/6 | Taxi emergency alarm system "Trigger" button | 10A |
| U344 | Valid for all except KEYLESS GO | 12F |
