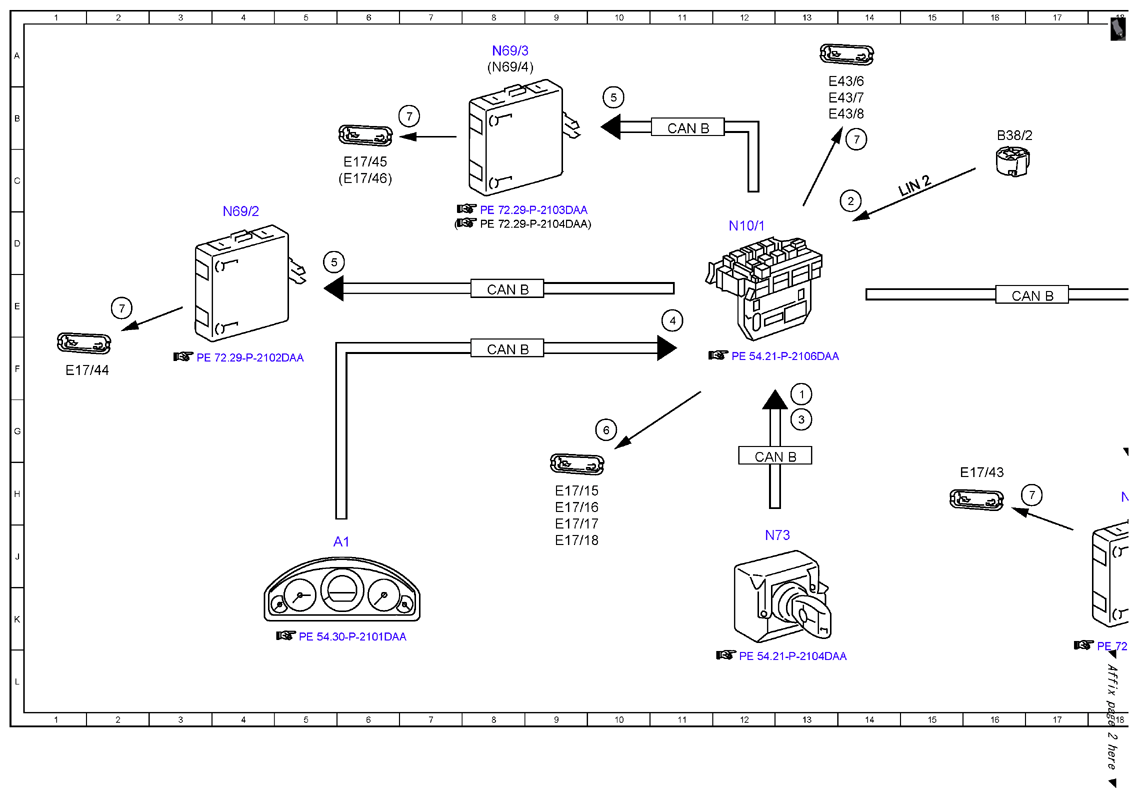

Electrical function schematic ambiance illumination - PE82.20-P-2053-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 954 (Avantgarde) MODEL 212 with CODE 955 (Elegance)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13F |
| 2 | Rain/light sensor, status | 14C |
| 3 | Central locking (CL[ZV]), status | 13G |
| 4 | Ambiance illumination brightness, status | 11E |
| 5 | Ambience illumination, request | 5D |
| 5 | Ambience illumination, request | 10B |
| 5 | Ambience illumination, request | 19G |
| 6 | Footwell lamp, actuation | 10G |
| 7 | Ambience illumination, actuation | 2E |
| 7 | Ambience illumination, actuation | 7B |
| 7 | Ambience illumination, actuation | 17H |
| 7 | Ambience illumination, actuation | 14B |
| A1 | Instrument cluster | 5J |
| B38/2 | Rain/light sensor | 16B |
| CAN B | Interior CAN | 12G |
| CAN B | Interior CAN | 8F |
| CAN B | Interior CAN | 8E |
| CAN B | Interior CAN | 11B |
| CAN B | Interior CAN | 16E |
| E17/15 | Right front footwell lamp | 9H |
| E17/16 | Left front footwell lamp | 9H |
| E17/17 | Left rear footwell lamp | 9J |
| E17/18 | Right rear footwell lamp | 9J |
| E17/43 | Left front door ambiance illumination | 15H |
| E17/44 | Right front door ambiance illumination | 1F |
| E17/45 | Left rear door ambiance illumination | 6C |
| E17/46 | Right rear door ambiance illumination | 6C |
| E43/6 | Center console ambiance illumination | 13A |
| E43/7 | Driver-side instrument panel ambiance illumination | 13B |
| E43/8 | Passenger-side instrument panel ambiance illumination | 13B |
| LIN 2 | Wiper/inside rearview mirror LIN | 15C |
| N10/1 | Front SAM control unit with fuse and relay module | 12D |
| N69/1 | Left front door control unit | 18H |
| N69/2 | Right front door control unit | 4D |
| N69/3 | Left rear door control unit | 8A |
| N69/4 | Right rear door control unit | 8A |
| N73 | Electronic ignition switch control unit | 12J |
