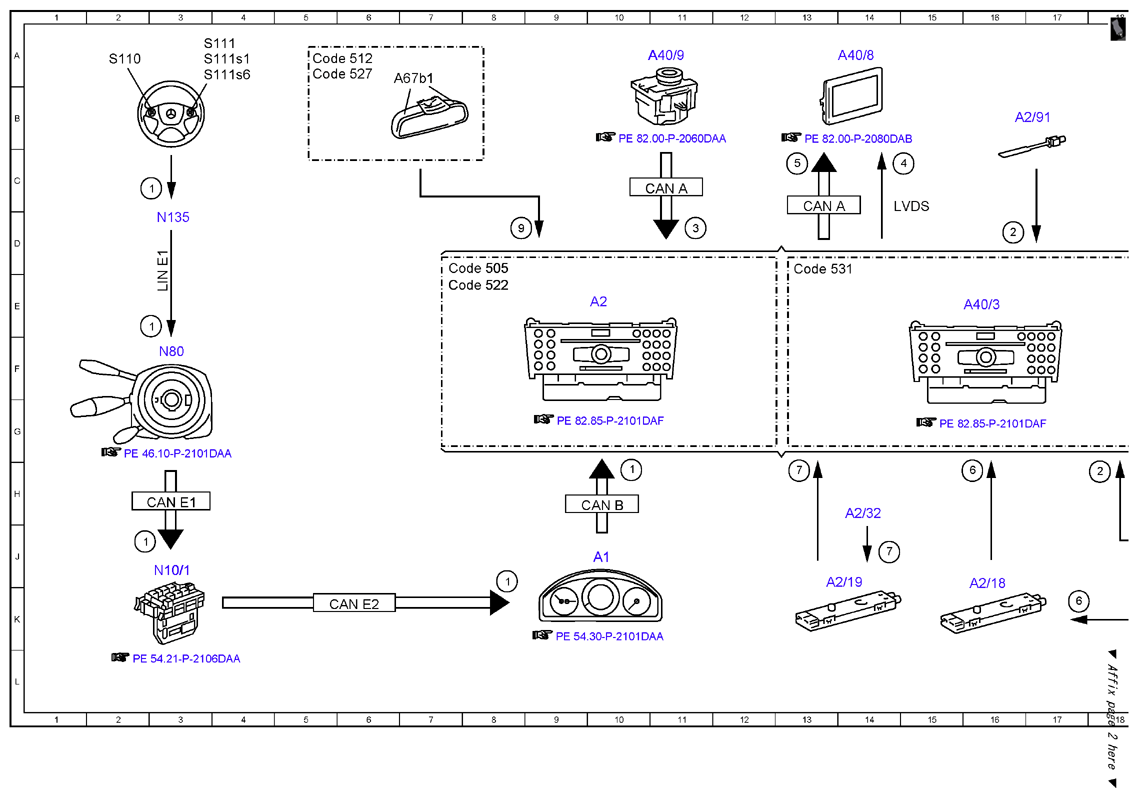

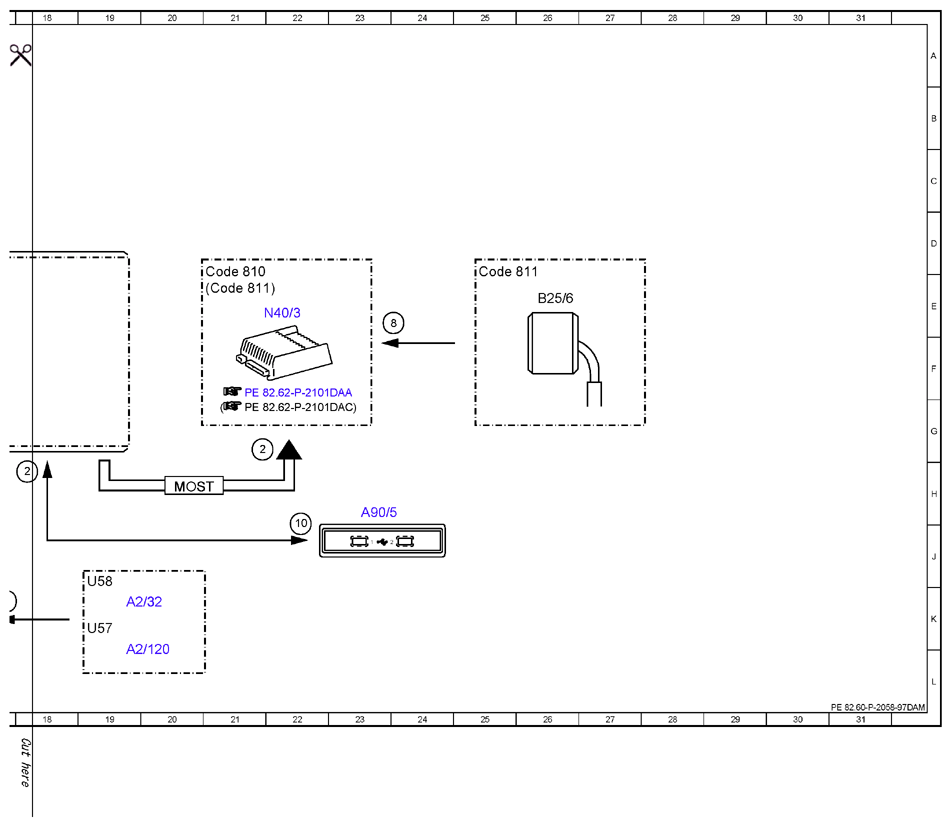

Electrical function diagram for audio mode, function - PE82.60-P-2058-97DAM
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of 3/2/15 as of model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 3E |
| 1 | Multifunction steering wheel button group, signal | 8J |
| 1 | Multifunction steering wheel button group, signal | 10H |
| 1 | Multifunction steering wheel button group, signal | 3C |
| 1 | Multifunction steering wheel button group, signal | 2J |
| 10 | Operation, signal | 22J |
| 2 | Audio, signal | 21G |
| 2 | Audio, signal | 16D |
| 2 | Audio, signal | 18H |
| 3 | Audio/COMAND controller, request | 11D |
| 4 | Audio/COMAND display, message | 15C |
| 5 | Switch-on request, signal | 13C |
| 6 | AM/FM antenna, signal | 16H |
| 6 | AM/FM antenna, signal | 17K |
| 7 | FM antenna, signal | 13H |
| 7 | FM antenna, signal | 14J |
| 8 | Microphone, signal | 24E |
| 9 | Voice input, signal | 8D |
| A1 | Instrument cluster | 10J |
| A2 | Radio | 10E |
| A2/120 | Right rear side window antenna | 19L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 16K |
| A2/19 | FM 2 and DAB antenna amplifier | 13J |
| A2/32 | Rear window antenna | 14H |
| A2/32 | Rear window antenna | 19K |
| A2/91 | Bluetooth antenna | 16B |
| A40/3 | COMAND control unit | 16E |
| A40/8 | Audio/COMAND display | 14A |
| A40/9 | Audio/COMAND control panel | 11A |
| A67b1 | Hands-free system microphone | 7A |
| A90/5 | Multimedia connection unit | 23H |
| B25/6 | Sound system microphone | 26E |
| CAN A | Telematics CAN | 11C |
| CAN A | Telematics CAN | 13C |
| CAN B | Interior CAN | 10H |
| CAN E1 | Chassis CAN 1 | 3H |
| CAN E2 | Chassis CAN 2 | 6K |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 7D |
| Code 512 | COMAND APS with DVD changer | 5A |
| Code 522 | Audio 20 radio | 7E |
| Code 527 | COMAND APS (with navigation) | 5A |
| Code 531 | COMAND APS | 13D |
| Code 810 | Sound system | 21E |
| Code 811 | Extended sound system | 21E |
| Code 811 | Extended sound system | 25E |
| LIN E1 | Steering LIN | 3D |
| LVDS | Low voltage differential signal | 15C |
| MOST | Media Oriented System Transport | 20H |
| N10/1 | Front SAM control unit with fuse and relay module | 3J |
| N135 | Steering wheel electronics | 3D |
| N40/3 | Sound system amplifier control unit | 22E |
| N80 | Steering column module control unit | 3F |
| S110 | Left multifunction steering wheel button group | 2A |
| S111 | Right multifunction steering wheel button group | 3A |
| S111s1 | Buttons + and - for setting specific functions and volume control | 3A |
| S111s6 | Mute button | 3A |
| U57 | Valid for model 212.2 | 19K |
| U58 | Valid for model 212.0/1 | 19J |
