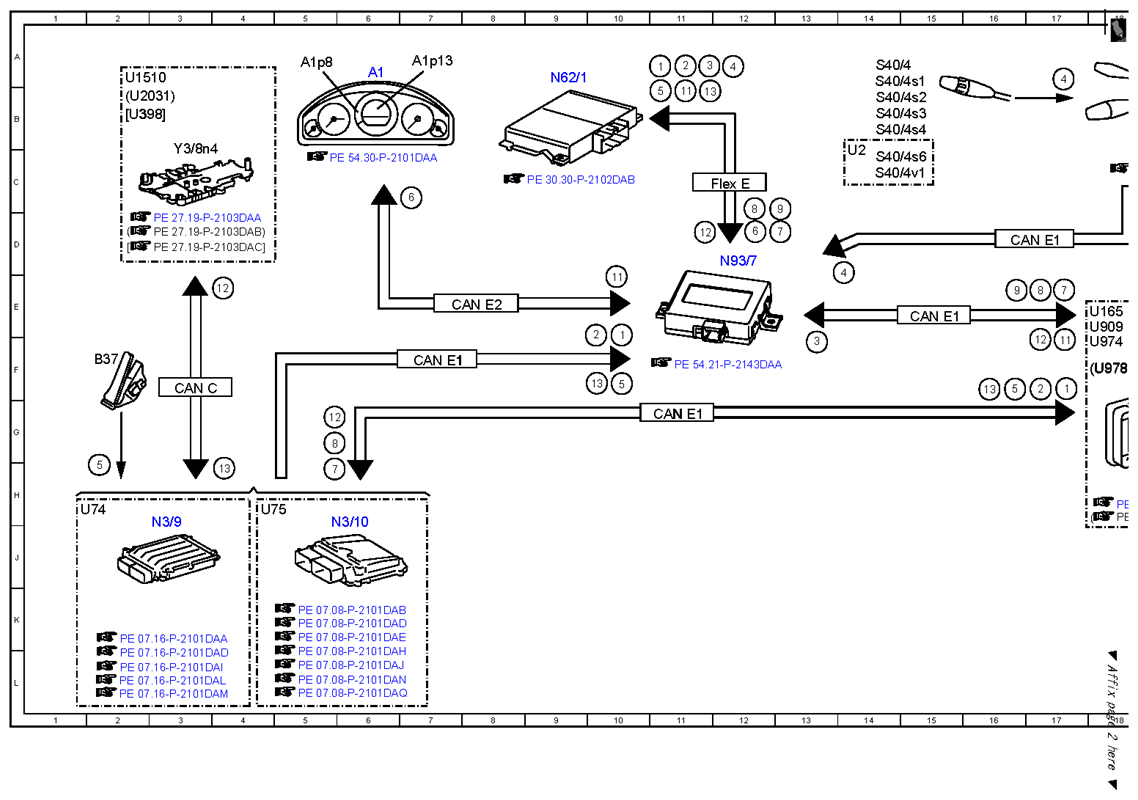

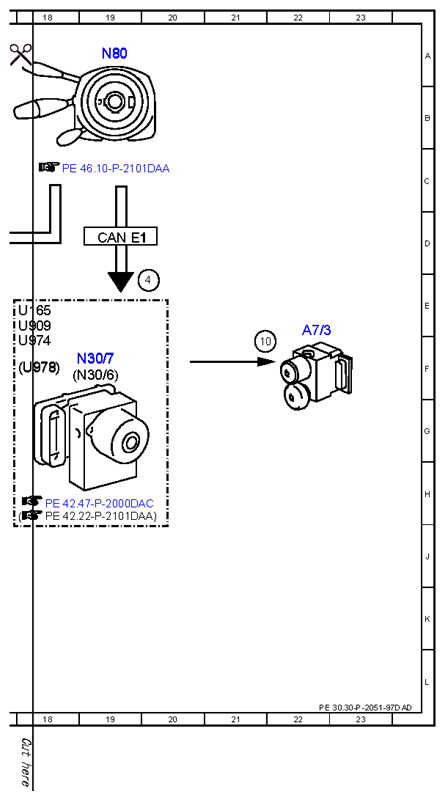

Electrical function schematic for cruise control (CC) - PE30.30-P-2051-97DAD
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 with CODE 233 (DISTRONIC PLUS)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 10F |
| 1 | Engine running, signal | 11A |
| 1 | Engine running, signal | 17F |
| 10 | Service brake braking torque, actuation | 21F |
| 11 | Set maximum speed, status | 10E |
| 11 | Set maximum speed, status | 11B |
| 11 | Set maximum speed, status | 17F |
| 12 | Stage limitation, request | 11D |
| 12 | Stage limitation, request | 5G |
| 12 | Stage limitation, request | 17F |
| 12 | Stage limitation, request | 4E |
| 13 | Gear range, status | 10F |
| 13 | Gear range, status | 4H |
| 13 | Gear range, status | 11B |
| 13 | Gear range, status | 16F |
| 2 | Drivetrain operational, signal | 10F |
| 2 | Drivetrain operational, signal | 11A |
| 2 | Drivetrain operational, signal | 17F |
| 3 | Wheel speed, signal | 11A |
| 3 | Wheel speed, signal | 13F |
| 4 | CRUISE CONTROL lever, signal | 17A |
| 4 | CRUISE CONTROL lever, signal | 14E |
| 4 | CRUISE CONTROL lever, signal | 12A |
| 4 | CRUISE CONTROL lever, signal | 20E |
| 5 | Accelerator pedal sensor, signal | 2H |
| 5 | Accelerator pedal sensor, signal | 10F |
| 5 | Accelerator pedal sensor, signal | 11B |
| 5 | Accelerator pedal sensor, signal | 16F |
| 6 | Speed setting, status | 7C |
| 6 | Speed setting, status | 12D |
| 7 | Engine torque, reduce request | 13D |
| 7 | Engine torque, reduce request | 5H |
| 7 | Engine torque, reduce request | 17E |
| 8 | Engine torque, increase request | 12D |
| 8 | Engine torque, increase request | 5G |
| 8 | Engine torque, increase request | 17E |
| 9 | Service brake braking torque, request | 16E |
| 9 | Service brake braking torque, request | 13D |
| A1 | Instrument cluster | 6A |
| A1p13 | Multifunction display | 7A |
| A1p8 | Speedometer | 5A |
| A7/3 | Traction system hydraulic unit | 22E |
| B37 | Accelerator pedal sensor | 2F |
| CAN C | Drive train CAN | 3F |
| CAN E1 | Chassis CAN 1 | 11G |
| CAN E1 | Chassis CAN 1 | 7F |
| CAN E1 | Chassis CAN 1 | 15E |
| CAN E1 | Chassis CAN 1 | 16D |
| CAN E1 | Chassis CAN 1 | 19D |
| CAN E2 | Chassis CAN 2 | 8E |
| Flex E | Chassis FlexRay | 12C |
| N3/10 | ME-SFI [ME] control unit | 6J |
| N3/9 | CDI control unit | 3J |
| N30/6 | Regenerative braking system control unit | 19F |
| N30/7 | Premium Electronic Stability Program control unit | 19F |
| N62/1 | Radar sensors control unit | 9A |
| N80 | Steering column module control unit | 19A |
| N93/7 | Chassis gateway control unit | 12D |
| S40/4 | Cruise control lever | 14A |
| S40/4s1 | Resume from memory switch | 14A |
| S40/4s2 | Decelerate and set switch | 14B |
| S40/4s3 | Accelerate and set switch | 14B |
| S40/4s4 | OFF switch | 14B |
| S40/4s6 | SPEEDTRONIC switch | 14C |
| S40/4v1 | SPEEDTRONIC light emitting diode | 14C |
| U1510 | Valid for transmission 722.9 | 2A |
| U165 | Valid for AMG | 18E |
| U2 | Valid for all except USA | 14C |
| U2031 | Valid for transmission 724 | 2B |
| U398 | Valid for transmission 725 (NAG3) | 2B |
| U74 | Valid for diesel engines | 1H |
| U75 | Valid for gasoline engines | 4H |
| U909 | Valid for DISTRONIC PLUS | 18E |
| U974 | Not valid for full hybrid drive | 18F |
| U978 | Valid for full hybrid drive | 18F |
| Y3/8n4 | Fully integrated transmission control unit | 3C |
