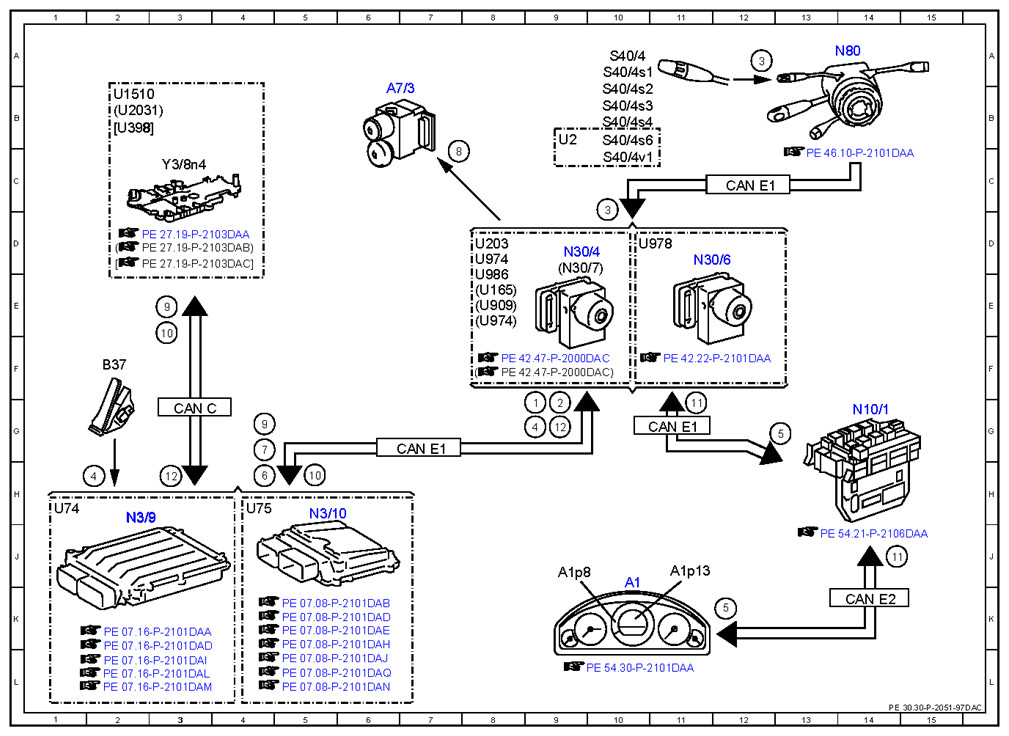

Electrical function schematic for cruise control (CC) - PE30.30-P-2051-97DAC
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 without CODE 233 (DISTRONIC PLUS)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 9G |
| 10 | Engage targeted gear, request | 5H |
| 10 | Engage targeted gear, request | 3E |
| 11 | Set maximum speed, status | 14J |
| 11 | Set maximum speed, status | 11G |
| 12 | Gear range, status | 3H |
| 12 | Gear range, status | 9G |
| 2 | Drivetrain operational, signal | 9G |
| 3 | CRUISE CONTROL lever, signal | 10D |
| 3 | CRUISE CONTROL lever, signal | 12A |
| 4 | Accelerator pedal sensor, signal | 2H |
| 4 | Accelerator pedal sensor, signal | 9G |
| 5 | Speed setting, status | 12K |
| 5 | Speed setting, status | 13G |
| 6 | Engine torque, reduce request | 4H |
| 7 | Engine torque, increase request | 4G |
| 8 | Service brake braking torque, actuation | 7C |
| 9 | Gear range, request | 3E |
| 9 | Gear range, request | 4G |
| A1 | Instrument cluster | 10J |
| A1p13 | Multifunction display | 11J |
| A1p8 | Speedometer | 9J |
| A7/3 | Traction system hydraulic unit | 6B |
| B37 | Accelerator pedal sensor | 2F |
| CAN C | Drive train CAN | 3G |
| CAN E1 | Chassis CAN 1 | 11G |
| CAN E1 | Chassis CAN 1 | 7G |
| CAN E1 | Chassis CAN 1 | 12C |
| CAN E2 | Chassis CAN 2 | 14K |
| N10/1 | Front SAM control unit with fuse and relay module | 14G |
| N3/10 | ME-SFI [ME] control unit | 5H |
| N3/9 | CDI control unit | 2H |
| N30/4 | Electronic Stability Program control unit | 9D |
| N30/6 | Regenerative braking system control unit | 11D |
| N30/7 | Premium Electronic Stability Program control unit | 9D |
| N80 | Steering column module control unit | 14A |
| S40/4 | Cruise control lever | 10A |
| S40/4s1 | Resume from memory switch | 10A |
| S40/4s2 | Decelerate and set switch | 10B |
| S40/4s3 | Accelerate and set switch | 10B |
| S40/4s4 | OFF switch | 10B |
| S40/4s6 | SPEEDTRONIC switch | 10B |
| S40/4v1 | SPEEDTRONIC light emitting diode | 10C |
| U1510 | Valid for transmission 722.9 | 2B |
| U165 | Valid for AMG | 8E |
| U2 | Valid for all except USA | 9B |
| U203 | Valid without DISTRONIC PLUS | 8D |
| U2031 | Valid for transmission 724 | 2B |
| U398 | Valid for transmission 725 (NAG3) | 2B |
| U74 | Valid for diesel engines | 1H |
| U75 | Valid for gasoline engines | 4H |
| U909 | Valid for DISTRONIC PLUS | 8E |
| U974 | Not valid for full hybrid drive | 8D |
| U974 | Not valid for full hybrid drive | 8E |
| U978 | Valid for full hybrid drive | 10D |
| U986 | Not valid for AMG | 8E |
| Y3/8n4 | Fully integrated transmission control unit | 3C |
