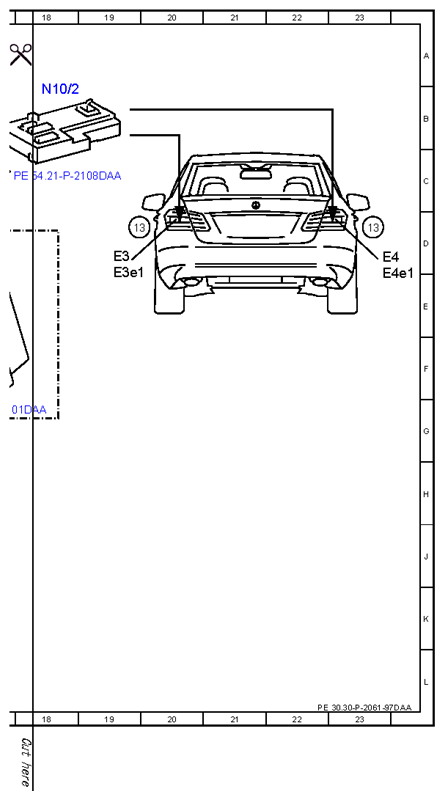

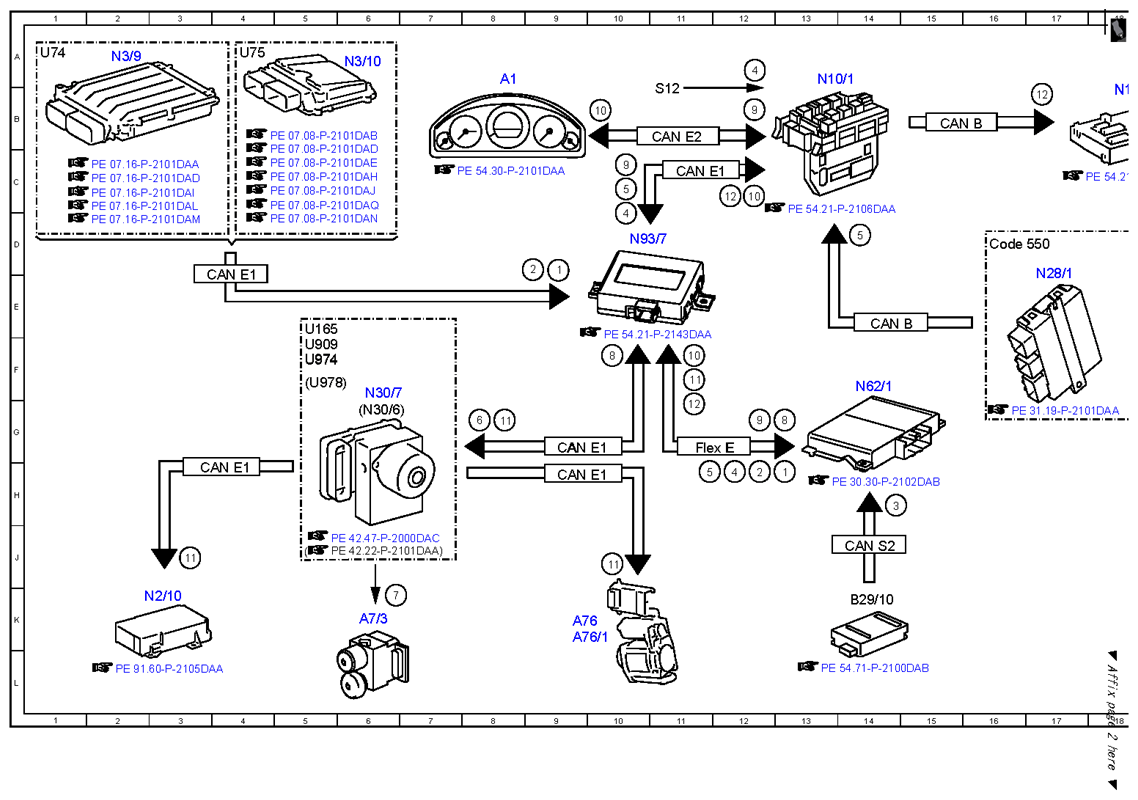

Electrical function schematic for PRE-SAFE rear - PE30.30-P-2061-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 with CODE 253 (Rear impact warning and protection system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 13H |
| 1 | Engine running, signal | 9D |
| 10 | PRE-SAFE® fault, message | 10B |
| 10 | PRE-SAFE® fault, message | 12C |
| 10 | PRE-SAFE® fault, message | 11F |
| 11 | PRE-SAFE® triggering, request | 8G |
| 11 | PRE-SAFE® triggering, request | 11F |
| 11 | PRE-SAFE® triggering, request | 10J |
| 11 | PRE-SAFE® triggering, request | 3J |
| 12 | Hazard warning flasher, request | 17B |
| 12 | Hazard warning flasher, request | 11G |
| 12 | Hazard warning flasher, request | 12C |
| 13 | Turn signal lamp, actuation | 19D |
| 13 | Turn signal lamp, actuation | 23D |
| 2 | Drivetrain operational, signal | 12H |
| 2 | Drivetrain operational, signal | 9D |
| 3 | Far range radar sensor, signal | 14H |
| 4 | Parking brake indicator switch, status | 12A |
| 4 | Parking brake indicator switch, status | 12H |
| 4 | Parking brake indicator switch, status | 10D |
| 5 | Trailer recognition, status | 11H |
| 5 | Trailer recognition, status | 14D |
| 5 | Trailer recognition, status | 10C |
| 6 | Service brake braking torque, request | 8G |
| 7 | Service brake braking torque, actuation | 6K |
| 8 | Operating mode, status | 13G |
| 8 | Operating mode, status | 10F |
| 9 | PRE-SAFE®, status | 12B |
| 9 | PRE-SAFE®, status | 12G |
| 9 | PRE-SAFE®, status | 10C |
| A1 | Instrument cluster | 8A |
| A7/3 | Traction system hydraulic unit | 6K |
| A76 | Left front reversible emergency tensioning retractor | 9K |
| A76/1 | Right front reversible emergency tensioning retractor | 9K |
| B29/10 | Center rear bumper radar sensor | 14K |
| CAN B | Interior CAN | 14E |
| CAN B | Interior CAN | 15B |
| CAN E1 | Chassis CAN 1 | 11C |
| CAN E1 | Chassis CAN 1 | 9G |
| CAN E1 | Chassis CAN 1 | 9H |
| CAN E1 | Chassis CAN 1 | 4H |
| CAN E1 | Chassis CAN 1 | 4E |
| CAN E2 | Chassis CAN 2 | 11B |
| CAN S2 | Radar CAN 2 | 14J |
| Code 550 | Trailer hitch | 16D |
| E3 | Left rear lamp unit | 19D |
| E3e1 | Left rear turn signal lamp | 19E |
| E4 | Right rear lamp unit | 23D |
| E4e1 | Right rear turn signal lamp | 23E |
| Flex | E Chassis FlexRay | 11G |
| N10/1 | Front SAM control unit with fuse and relay module | 13A |
| N10/2 | Rear SAM control unit with fuse and relay module | 18B |
| N2/10 | Supplemental restraint system control unit | 2K |
| N28/1 | Trailer recognition control unit | 17E |
| N3/10 | ME-SFI [ME] control unit | 6A |
| N3/9 | CDI control unit | 2A |
| N30/6 | Regenerative braking system control unit | 6G |
| N30/7 | Premium Electronic Stability Program control unit | 6F |
| N62/1 | Radar sensors control unit | 14F |
| N93/7 | Chassis gateway control unit | 10D |
| S12 | Parking brake indicator switch | 11B |
| U165 | Valid for AMG | 5E |
| U74 | Valid for diesel engines | 1A |
| U75 | Valid for gasoline engines | 4A |
| U909 | Valid for DISTRONIC PLUS | 5F |
| U974 | Not valid for full hybrid drive | 5F |
| U978 | Valid for full hybrid drive | 5F |
