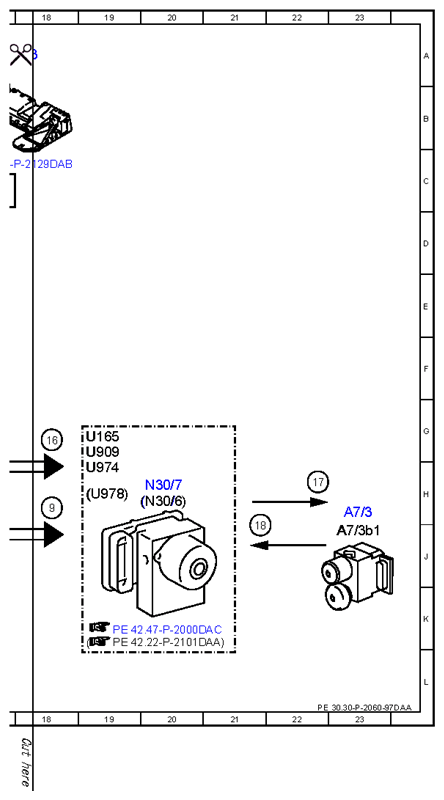

Electrical function schematic for PRE-SAFE brake - PE30.30-P-2060-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 with CODE 271 (Autonomous brake intervention/pedestrian protection) with CODE 300 (Collision mitigation (PRE-SAFE® Brake))'
| Code: | Designation: | Position: |
|---|---|---|
| 1 | PRE-SAFE® brake, status | 12D |
| 1 | PRE-SAFE® brake, status | 12F |
| 1 | PRE-SAFE® brake, status | 6D |
| 10 | Wheel speed, signal | 13E |
| 10 | Wheel speed, signal | 16G |
| 11 | Wheel rotation direction, signal | 13E |
| 11 | Wheel rotation direction, signal | 16G |
| 12 | Far range radar sensor, signal | 10B |
| 13 | Object information, data package | 13C |
| 14 | PRE-SAFE® brake distance warning, request | 14F |
| 14 | PRE-SAFE® brake distance warning, request | 4C |
| 14 | PRE-SAFE® brake distance warning, request | 6F |
| 15 | Warning tone, request | 14F |
| 15 | Warning tone, request | 5C |
| 15 | Warning tone, request | 6G |
| 16 | Service brake braking torque, request | 18G |
| 16 | Service brake braking torque, request | 13F |
| 17 | Traction system hydraulic unit, actuation | 22H |
| 18 | Front axle brake pressure sensor, signal | 21J |
| 19 | Braking torque, signal | 14E |
| 19 | Braking torque, signal | 17G |
| 2 | Engine running, signal | 13D |
| 2 | Engine running, signal | 12H |
| 3 | Drivetrain operational, signal | 13D |
| 3 | Drivetrain operational, signal | 12H |
| 4 | Close range radar sensors, signal | 12C |
| 4 | Close range radar sensors, signal | 9A |
| 5 | Radar sensor system operational, status | 10C |
| 6 | Gear range, status | 3H |
| 6 | Gear range, status | 14D |
| 6 | Gear range, status | 12H |
| 7 | Stereo multifunction camera, status | 12C |
| 8 | ESP®, status | 14D |
| 8 | ESP®, status | 15G |
| 9 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 12E |
| 9 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 18H |
| 9 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 16G |
| A1 | Instrument cluster | 2B |
| A1e59 | DISTRONIC warning lamp | 1B |
| A1h1 | Warning buzzer | 4B |
| A1p13 | Multifunction display | 3B |
| A40/13 | Stereo multifunction camera | 17A |
| A7/3 | Traction system hydraulic unit | 23H |
| A7/3b1 | Front axle brake pressure sensor | 23J |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 16K |
| B29 | Front long-range radar sensor | 8A |
| B29/2 | DISTRONIC sensor (DTR) / left front bumper | 14A |
| B29/3 | DISTRONIC sensor (DTR) / right front bumper | 14A |
| CAN C | Drive train CAN | 2G |
| CAN E1 | Chassis CAN 1 | 8H |
| CAN E1 | Chassis CAN 1 | 17H |
| CAN E1 | Chassis CAN 1 | 10G |
| CAN E2 | Chassis CAN 2 | 5C |
| CAN H | Vehicle dynamics CAN | 17J |
| CAN S1 | Radar CAN 1 | 12B |
| Flex E | Chassis FlexRay | 14E |
| Flex E | Chassis FlexRay | 10B |
| Flex E | Chassis FlexRay | 15C |
| N10/1 | Front SAM control unit with fuse and relay module | 7D |
| N3/10 | ME-SFI [ME] control unit | 6J |
| N3/9 | CDI control unit | 2H |
| N30/6 | Regenerative braking system control unit | 20H |
| N30/7 | Premium Electronic Stability Program control unit | 20H |
| N62/1 | Radar sensors control unit | 11C |
| N93/7 | Chassis gateway control unit | 14F |
| U1510 | Valid for transmission 722.9 | 1D |
| U165 | Valid for AMG | 19G |
| U2031 | Valid for transmission 724 | 1D |
| U398 | Valid for transmission 725 (NAG3) | 1D |
| U74 | Valid for diesel engines | 1H |
| U75 | Valid for gasoline engines | 4H |
| U909 | Valid for DISTRONIC PLUS | 19G |
| U974 | Not valid for full hybrid drive | 19H |
| U978 | Valid for full hybrid drive | 19H |
| Y3/8n4 | Fully integrated transmission control unit | 2E |
