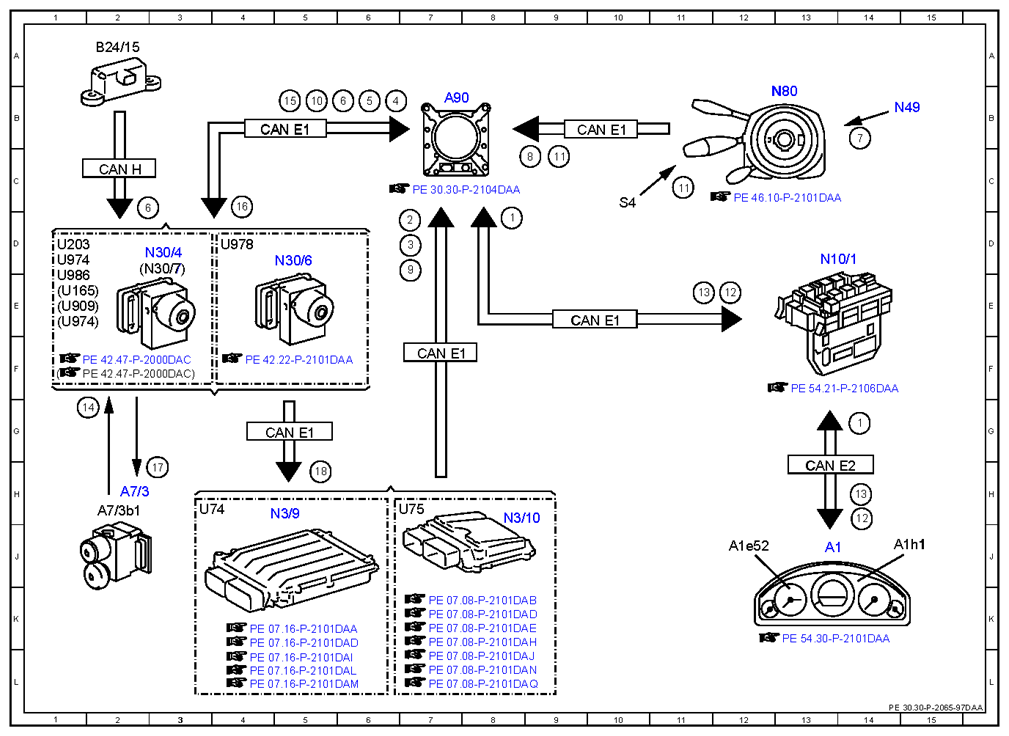

Electrical function schematic for COLLISION PREVENTION ASSIST PLUS - PE30.30-P-2065-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2015 with CODE 258 (COLLISION PREVENTION ASSIST PLUS)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | COLLISION PREVENTION ASSIST, status | 8D |
| 1 | COLLISION PREVENTION ASSIST, status | 14G |
| 10 | Brake pedal, status | 5B |
| 11 | Combination switch, status | 9C |
| 11 | Combination switch, status | 11C |
| 12 | Warning tone, request | 14H |
| 12 | Warning tone, request | 12E |
| 13 | Warning lamp, request | 11E |
| 13 | Warning lamp, request | 14H |
| 14 | Front axle brake pressure sensor, signal | 1G |
| 15 | Braking torque, signal | 5B |
| 16 | Service brake braking torque, request | 4C |
| 17 | Traction system hydraulic unit, actuation | 3H |
| 18 | Engine torque, reduce request | 5H |
| 2 | Engine running, signal | 7D |
| 3 | Drivetrain operational, signal | 7D |
| 4 | Wheel speed, signal | 6B |
| 5 | Wheel rotation direction, signal | 6B |
| 6 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 2C |
| 6 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 6B |
| 7 | Steering angle sensor, signal | 14B |
| 8 | Steering angle, signal | 9C |
| 9 | Accelerator pedal position, signal | 7E |
| A1 | Instrument cluster | 13J |
| A1e52 | COLLISION PREVENTION ASSIST warning lamp | 12J |
| A1h1 | Warning buzzer | 15J |
| A7/3 | Traction system hydraulic unit | 2H |
| A7/3b1 | Front axle brake pressure sensor | 2H |
| A90 | COLLISION PREVENTION ASSIST controller unit | 7B |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 2A |
| CAN E1 | Chassis CAN 1 | 10B |
| CAN E1 | Chassis CAN 1 | 7F |
| CAN E1 | Chassis CAN 1 | 9E |
| CAN E1 | Chassis CAN 1 | 4B |
| CAN E1 | Chassis CAN 1 | 5G |
| CAN E2 | Chassis CAN 2 | 13H |
| CAN H | Vehicle dynamics CAN | 2C |
| N10/1 | Front SAM control unit with fuse and relay module | 13D |
| N3/10 | ME-SFI [ME] control unit | 8H |
| N3/9 | CDI control unit | 4H |
| N30/4 | Electronic Stability Program control unit | 2D |
| N30/6 | Regenerative braking system control unit | 5D |
| N30/7 | Premium Electronic Stability Program control unit | 2D |
| N49 | Steering angle sensor | 15B |
| N80 | Steering column module control unit | 12B |
| S4 | Combination switch | 10C |
| U165 | Valid for AMG | 1E |
| U203 | Valid without DISTRONIC PLUS | 1D |
| U74 | Valid for diesel engines | 3H |
| U75 | Valid for gasoline engines | 6H |
| U909 | Valid for DISTRONIC PLUS | 1E |
| U974 | Not valid for full hybrid drive | 1D |
| U974 | Not valid for full hybrid drive | 1E |
| U978 | Valid for full hybrid drive | 4D |
| U986 | Not valid for AMG | 1E |
