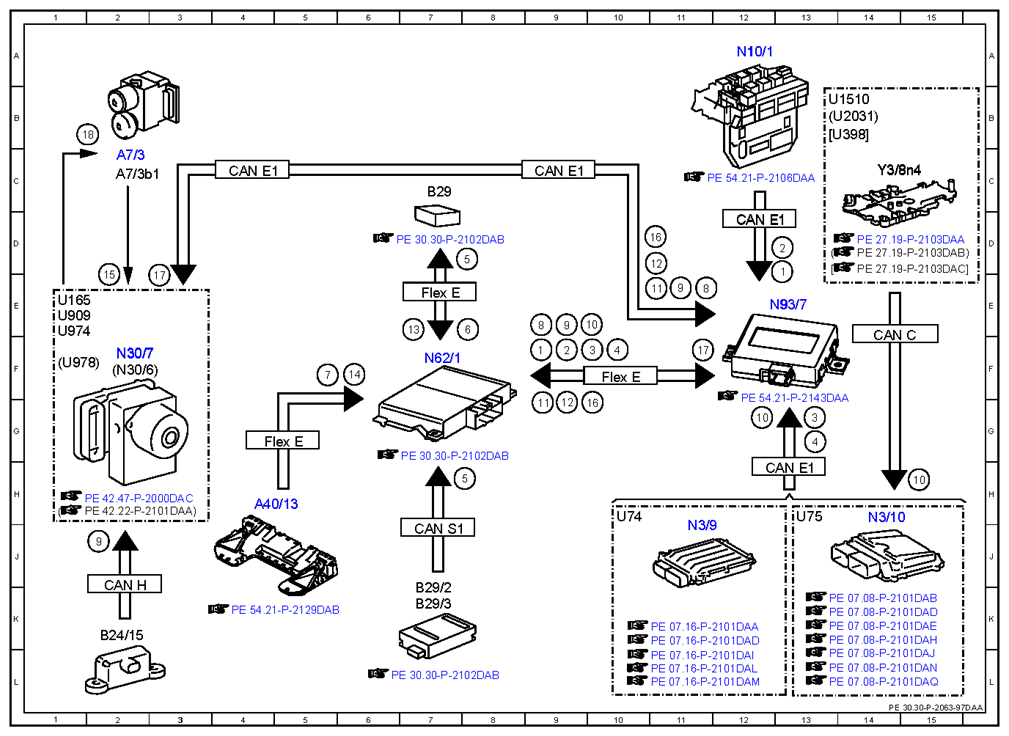

Electrical function schematic for BAS PLUS - PE30.30-P-2063-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 with CODE 268 (Brake Assist System Plus) with CODE 269 (Brake Assist PLUS with Cross-Traffic Assist (BAS+Q)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Brake Assist System PLUS function, signal | 13D |
| 1 | Brake Assist System PLUS function, signal | 9F |
| 10 | Gear range, status | 10E |
| 10 | Gear range, status | 15H |
| 10 | Gear range, status | 12G |
| 11 | Wheel speed, signal | 11E |
| 11 | Wheel speed, signal | 9G |
| 12 | Wheel rotation direction, signal | 11D |
| 12 | Wheel rotation direction, signal | 9G |
| 13 | Far range radar sensor, signal | 7E |
| 14 | Object information, data package | 6F |
| 15 | Front axle brake pressure sensor, signal | 2D |
| 16 | Braking torque, signal | 10G |
| 16 | Braking torque, signal | 11D |
| 17 | Service brake braking torque, request | 3E |
| 17 | Service brake braking torque, request | 11F |
| 18 | Traction system hydraulic unit, actuation | 1B |
| 2 | Brake Assist System PLUS cross-traffic function, signal | 9F |
| 2 | Brake Assist System PLUS cross-traffic function, signal | 13D |
| 3 | Engine running, signal | 13G |
| 3 | Engine running, signal | 10F |
| 4 | Drivetrain operational, signal | 13G |
| 4 | Drivetrain operational, signal | 10F |
| 5 | Close range radar sensors, signal | 8H |
| 5 | Close range radar sensors, signal | 8D |
| 6 | Radar sensor system operational, status | 8E |
| 7 | Stereo multifunction camera, status | 5F |
| 8 | ESP®, status | 11E |
| 8 | ESP®, status | 9E |
| 9 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 2J |
| 9 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 9E |
| 9 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 11E |
| A40/13 | Stereo multifunction camera | 4H |
| A7/3 | Traction system hydraulic unit | 2C |
| A7/3b1 | Front axle brake pressure sensor | 2C |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 2K |
| B29 | Front long-range radar sensor | 7C |
| B29/2 | DISTRONIC sensor (DTR) / left front bumper | 7K |
| B29/3 | DISTRONIC sensor (DTR) / right front bumper | 7K |
| CAN C | Drive train CAN | 14F |
| CAN E1 | Chassis CAN 1 | 13H |
| CAN E1 | Chassis CAN 1 | 12D |
| CAN E1 | Chassis CAN 1 | 9C |
| CAN E1 | Chassis CAN 1 | 4C |
| CAN H | Vehicle dynamics CAN | 2K |
| CAN S1 | Radar CAN 1 | 7J |
| Flex E | Chassis FlexRay | 10F |
| Flex E | Chassis FlexRay | 4G |
| Flex E | Chassis FlexRay | 7E |
| N10/1 | Front SAM control unit with fuse and relay module | 12A |
| N3/10 | ME-SFI [ME] control unit | 14H |
| N3/9 | CDI control unit | 11J |
| N30/6 | Regenerative braking system control unit | 2F |
| N30/7 | Premium Electronic Stability Program control unit | 2F |
| N62/1 | Radar sensors control unit | 7F |
| N93/7 | Chassis gateway control unit | 12E |
| U1510 | Valid for transmission 722.9 | 13B |
| U165 | Valid for AMG | 1E |
| U2031 | Valid for transmission 724 | 13B |
| U398 | Valid for transmission 725 (NAG3) | 13B |
| U74 | Valid for diesel engines | 10H |
| U75 | Valid for gasoline engines | 13H |
| U909 | Valid for DISTRONIC PLUS | 1E |
| U974 | Not valid for full hybrid drive | 1E |
| U978 | Valid for full hybrid drive | 1F |
| Y3/8n4 | Fully integrated transmission control unit | 14C |
