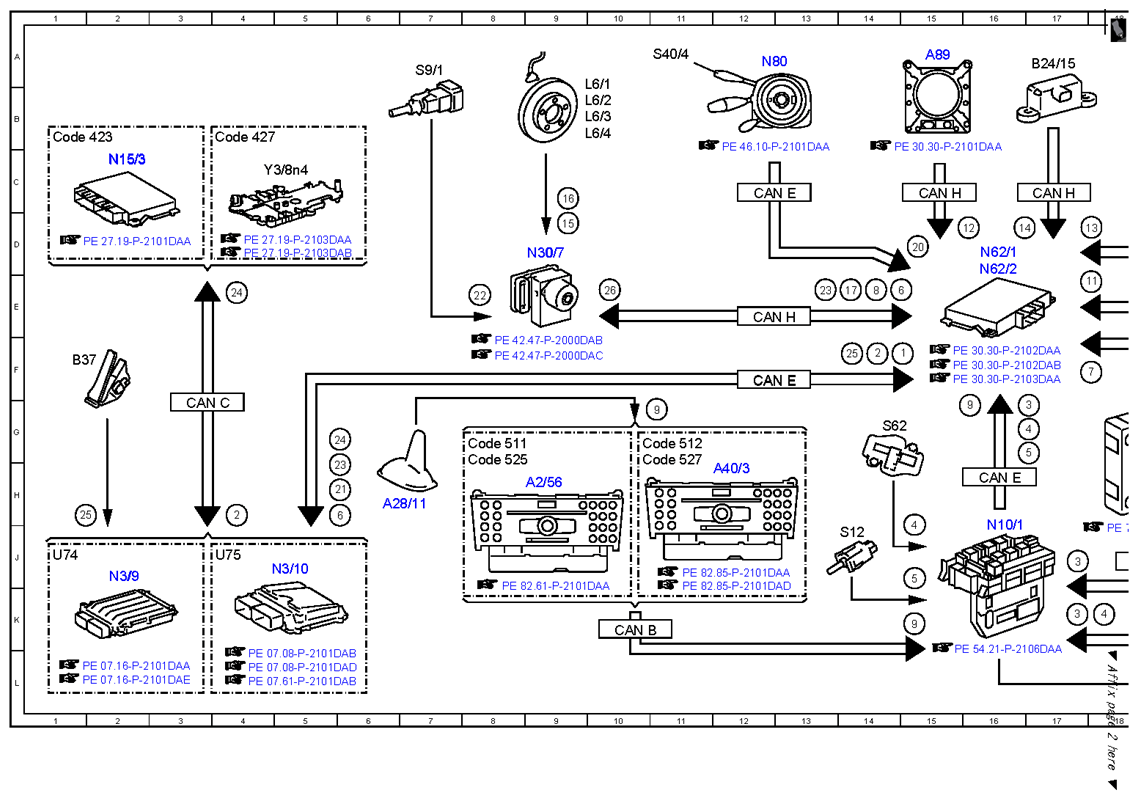

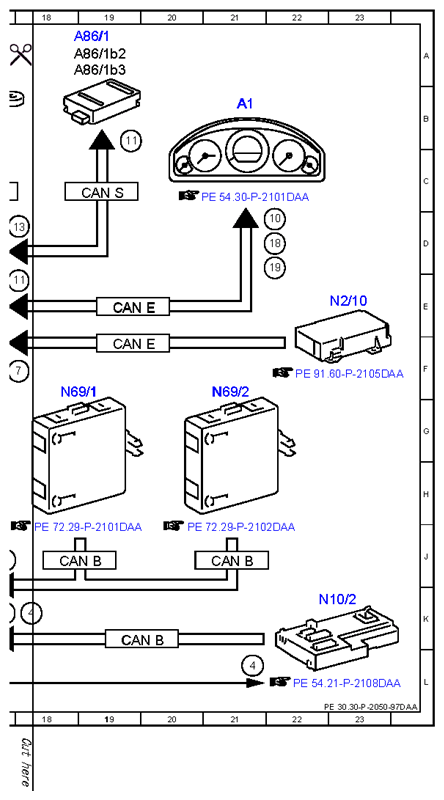

Electrical function diagram for Distronic (DTR) - PE30.30-P-2050-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.0 /2 with CODE (233) Distronic Plus
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Terminal 61, Status | 14F |
| 10 | Multifunction display, drive | 22D |
| 11 | One-off, signal | 19B |
| 11 | One-off, signal | 18E |
| 12 | Radar sensor remote area, signal | 16D |
| 13 | Radar sensors close range, signal | 17D |
| 14 | Sensor rotation speed, lateral and longitudinal acceleration, signal | 16D |
| 15 | Speed signal | 9D |
| 16 | Wheel rotation direction signal | 9C |
| 17 | Service brake status | 14E |
| 18 | Warning, request | 22D |
| 19 | Warning and system messages, triggering | 22D |
| 2 | Driving position, status | 4H |
| 2 | Driving position, status | 14F |
| 20 | DISTRONIC, Status | 15D |
| 21 | Engine torque requirement increase | 5H |
| 22 | Switch Brake Light, Status | 8E |
| 23 | Engine torque requirement increase | 5H |
| 23 | Engine torque requirement increase | 13E |
| 24 | Switching stage requirement | 4E |
| 24 | Switching stage requirement | 5G |
| 25 | Accelerator pedal sensor, signal | 14F |
| 25 | Accelerator pedal sensor, signal | 1H |
| 26 | Brake torque signal | 10E |
| 3 | Switch rotary latch door status | 17G |
| 3 | Switch rotary latch door status | 17J |
| 3 | Switch rotary latch door status | 17K |
| 4 | Switch anti-theft alarm system bonnet Status | 18K |
| 4 | Switch anti-theft alarm system bonnet Status | 17G |
| 4 | Switch anti-theft alarm system bonnet Status | 21L |
| 4 | Switch anti-theft alarm system bonnet Status | 15H |
| 5 | Control switch parking brake status | 15J |
| 5 | Control switch parking brake status | 17G |
| 6 | Engine torque reduction request | 14E |
| 6 | Engine torque reduction request | 6H |
| 7 | Switch, restraint buckle Status | 18F |
| 8 | Switching stage requirement | 14E |
| 9 | GPS, Signal | 15K |
| 9 | GPS, Signal | 16G |
| 9 | GPS, Signal | 11G |
| A1 | instrument cluster | 21B |
| A2/56 | Radio with atypical system | 9H |
| A28/11 | Combined antenna | 6H |
| A40/3 | COMAND controller | 12H |
| A86/1b2 | Radar sensor left inside, front bumper | 18A |
| A86/1b3 | Radar sensor right inside, front bumper | 18A |
| A89 | Electrical control unit DISTRONIC | 15A |
| B24/15 | Sensor rotation speed, transverse and longitudinal acceleration | 17A |
| B37 | Accelerator pedal sensor | 1F |
| CAN B | Interior CAN | 18J |
| CAN B | Interior CAN | 10K |
| CAN B | Interior CAN | 21J |
| CAN B | Interior CAN | 19K |
| CAN C | Drive CAN | 3G |
| CAN E | LG CAN | 12F |
| CAN E | LG CAN | 16H |
| CAN E | LG CAN | 12C |
| CAN E | LG CAN | 19E |
| CAN E | LG CAN | 19F |
| CAN H | Dynamic Drive CAN | 15C |
| CAN H | Dynamic Drive CAN | 12E |
| CAN H | Dynamic Drive CAN | 17C |
| CAN S | Sensor-CAN | 19C |
| Code 423 | 5-speed automatic transmission | 1B |
| Code 427 | 7-speed automatic transmission | 4B |
| Code 511 | Audio 50 APS incl. DVD changer | 8G |
| Code 512 | COMAND APS incl. DVD changer | 10G |
| Code 525 | Radio Audio 50 APS (CD) | 8H |
| Code 527 | COMAND APS (with navigation) | 10H |
| L6/1 | Speed Sensor Front Axle Left | 9B |
| L6/2 | Speed Sensor Front Axle Right | 9B |
| L6/3 | Speed Sensor Rear Axle Left | 9B |
| L6/4 | Speed Sensor Rear Axle Right | 9B |
| N10/1 | SAM control unit with fuse and relay module front | 16J |
| N10/2 | SAM control unit with fuse and relay module | 23K |
| N15/3 | ECU Electronic transmission control | 2C |
| N2/10 | Controller safety restraint system | 23E |
| N3/10 | ME Control unit | 5J |
| N3/9 | CDI control unit | 2J |
| N30/7 | ECU Electronic Stability Program Premium | 9D |
| N62/1 | Control unit radar sensors | 16D |
| N62/2 | Controller video and radar sensors | 16D |
| N69/1 | Controller front door left | 18F |
| N69/2 | Controller front door right | 21F |
| N80 | Control unit casing pipe module | 12A |
| S12 | Control switch parking brake | 14J |
| S40/4 | cruise control lever | 11A |
| S62 | Switch anti-theft alarm system hood | 14G |
| S9/1 | Switch Brake Light | 7A |
| U74 | Valid for diesel engines | 1J |
| U75 | Valid for gasoline engines | 4J |
| Y3/8n4 | Control unit Fully integrated transmission control | 5C |
